卧式高压试验平台介绍

一、系统概述

本卧式高压试验平台专为 500kV 及以下绝缘杆等绝缘工具的整体工频耐压试验设计。测试系统包含主控试验台、无局放试验变压器、分压器、金属保护电阻等升压设备，以及卧式升降高压试验平台。

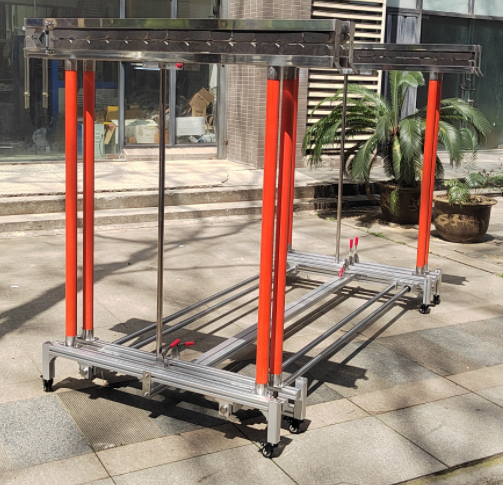

绝缘杆升降耐压平台采用卧式结构与两端加压方式，两端施加极性相反的试验电压形成倍压效果，使两端对地电压为额定试验电压的 50%，大幅降低对地电压值，试验场地净空高度大于 6.5 米即可满足绝缘要求。平台两侧支架装有可上下移动的电极小车，方便放置试品，将绝缘杆水平吊起进行耐压试验。

二、功能特点

耐压能力强：两侧支撑耐压支架额定电压 300kV，采用反极性倍压模式升压，耐压试验电压可达 600kV，能进行 500kV 及以下绝缘杆整根耐压测试。

结构合理：总长度 3.4 米，顶部设有均压罩，可减小局部放电。

装卸便捷：配备起重小车，通过绝缘棒丝杠同步转动实现上下移动，便于装卸试品。

长度可调：两组支架，一端固定，另一端可沿轨道电动移动，能调节耐压长度。

测量精准：采用激光测量耐压距离，数字显示耐压长度；底座安装激光测距装置，数字显示绝缘杆试验长度。

工位充足：起重小车上有 24 个工位，一次可悬挂 24 支绝缘杆。

夹具优良：绝缘杆采用不锈钢专用测试夹具，紧密环抱满足标准要求，且便于装卸。

三、技术参数

额定电压：300×2 = 600（kV）

工位数：24

泄漏电流：

量程：10mA

测量精度：1%

分辨率：0.01mA

耐压长度：1.3 - 4.1m

外形尺寸：长 5300×宽 3500×高 3400（mm）

四、电气结构

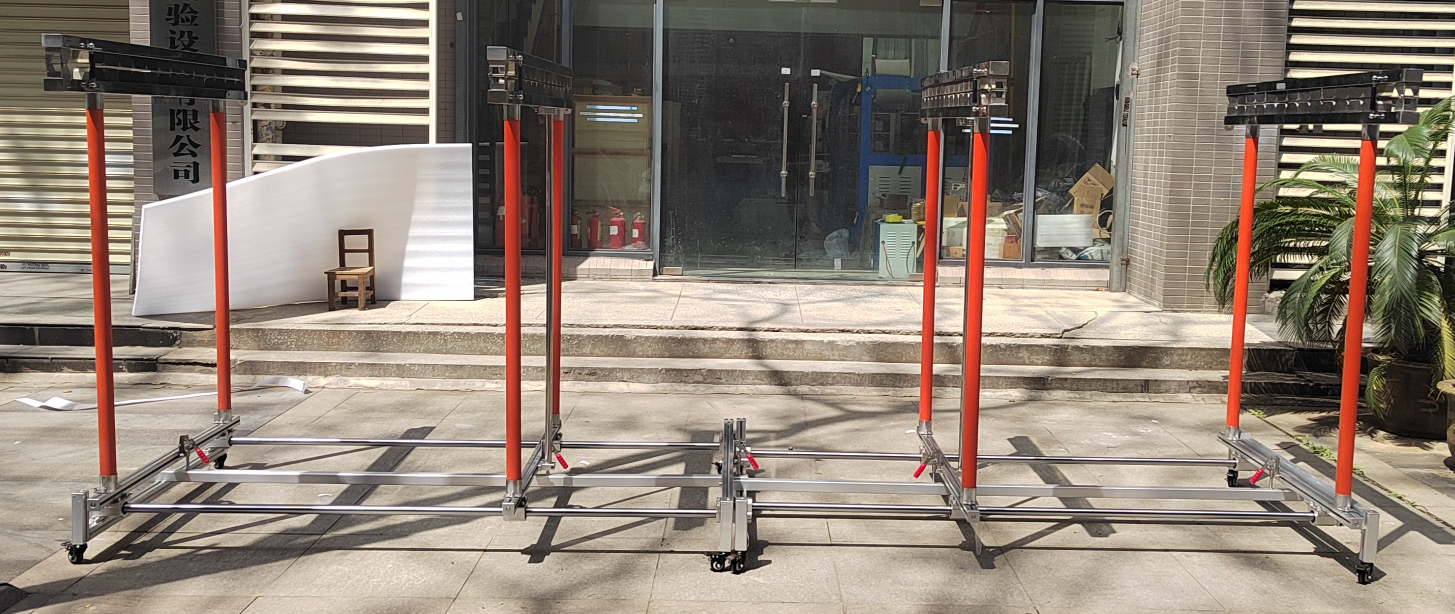

支架组成：由两个相同结构的耐压支架组成，耐压支架对地绝缘强度为 250kV。

电压施加：耐压支架两端分别由一台 300kV 工频试验变压器施加试验电压。两台试验变压器由同一台调压器供电，连接时极性相反，相差 180°。任一瞬间，两台试验变压器输出电压大小相等极性相反，被试绝缘杆两端电压为两台试验变压器输出电压之和，即任一变压器输出电压的 2 倍，实现倍压效果。两端耐压支架均为试验电压的 50%，可降低绝缘高度，减少设备整体高度及绝缘距离，满足较低厂房使用需求。

标准合规：本试验方案符合 DLT1476 - 2015 及 GB/T16927.1 国家标准要求。

距离调节：通过电动控制调节耐压距离，同时采用激光测距，数字显示实际耐压长度。
