电缆故障测试仪使用说明书

一、仪器概述

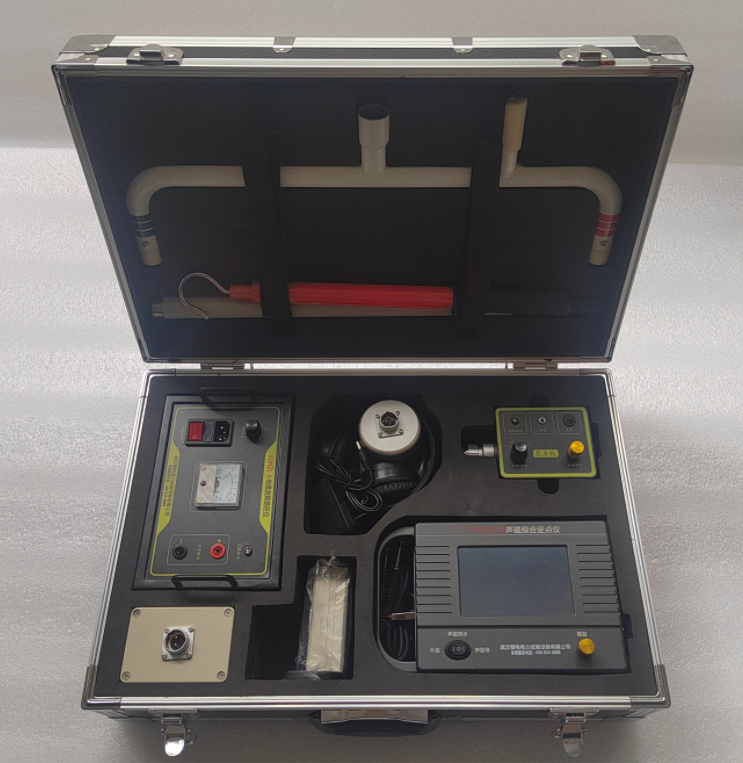

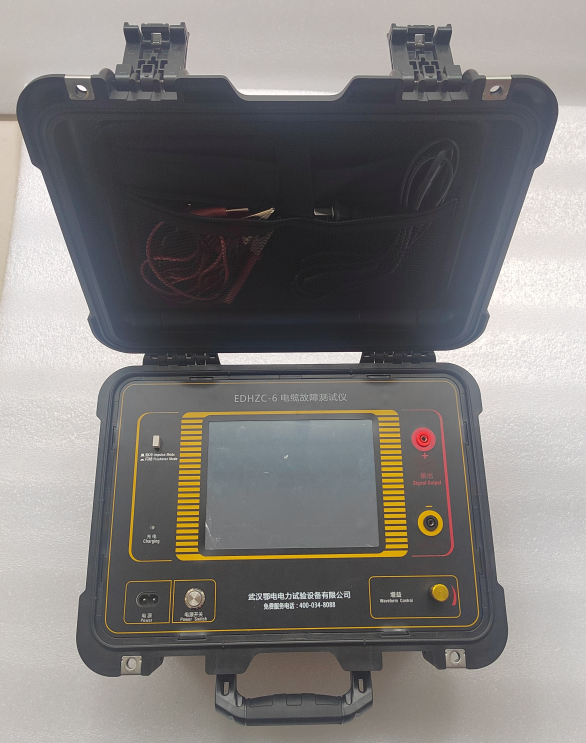

本电缆故障测试仪适用于测试 35KV 以下电压等级各类电缆的高阻闪络性、泄漏性故障，低阻、短路性故障以及断路故障。仪器采用箱式结构，配备触摸屏操作界面，所有功能按键直观显示于屏幕上，用户可直接通过触摸屏操作。具备波形储存功能，可储存大量现场测试波形，方便随时调用观察与同屏比较。测试界面简洁清晰，功能按键定义明确，测量方法简便快捷。

二、技术说明

（一）主要技术指标

检测方法：低压脉冲法、高压闪络法。

技术参数

测试距离：低压脉冲法时，最大测试距离达 60Km；高压闪络法时，最大测试距离为 40Km。

系统测试精度：小于 20cm。

脉冲幅度：负载阻抗为 50Ω 时，不小于 250Vpp。

长度选择：有﹤1KM、﹤3KM、＞3KM 三种。

采样频率：6Mhz、12 Mhz、24Mhz、48 Mhz、96 Mhz、192Mhz。

读数分辨率：1m。

电波传播速度：预置了 5 种电缆介质的电波传播速度，油浸纸、不滴流为 160m/μs；交联聚乙烯为 172m/μs；聚氯乙烯为 184m/μs；支持其它类型电缆的电波传播速度自设置。对于未预置的其它类型电缆，利用本机测速功能，在输入该类型电缆已知全长后，可测出电波在该电缆中的传播速度。

采样方式：电流取样法、电压取样法。

工作条件：温度范围 -20 至 +55ºC，相对湿度 90%。

体积：430×300×190mm。

重量：约 10kg。

三、测试原理

电缆故障主要分为短路、开路、低阻故障以及高阻闪络、泄露故障两大类。依据雷达测距原理，在测试端向电缆发射脉冲信号，当遇到特性阻抗不匹配处，会产生反射波。采集入射波形与反射波形并显示在屏幕上，使用双电子游标卡在波形的两个特征拐点上。根据电波在该类型电缆中的传播速度，即可测算出故障点到测试端的距离，计算公式为：

S=2VT

其中，S 为故障点距测试端的距离；V 为电波在电缆中的传播速度；T 为电波在电缆测试端到故障点间传播一个来回所需的时间。在 V 和 T 已知的情况下，用双电子游标卡在波形的特征拐点上，仪器可自动完成计算。

四、操作方法与步骤

开机前准备工作及一般测试方法

电量检查：现场故障测试前，首先检查仪器电量是否充足。若电量不足，需外接电源，确保仪器正常使用。

开机进入系统：开启“电源开关”，待仪器进入 Windows 桌面系统后，自动进入电缆故障测试系统设置界面。按下“测试电源”键，此时仪器面板上“闪络、脉冲”指示灯交替闪烁，默认处于“低压脉冲”状态。若仪器退出电缆故障测试仪系统后回到桌面系统，需重新进入电缆故障测试系统，可用触摸笔双击桌面系统上的电缆仪图标，重新进入设置界面。

参数初始设置：根据被测电缆的类型、实际长度及故障性质，用触摸笔点击电缆仪相关触摸键，进行参数初始设置。

低压脉冲法测试

参数设置完毕（默认“低压脉冲法”）后，将仪器测试线红、黑两个夹子分别接到被测故障电缆的故障相和另一好相或电缆地线上。

点击“采样”键，仪器自动进入数据采集状态，波形同时显示在屏幕上。再次点击“采样”键，仪器进入“连续”采样状态。

操作者根据屏幕上显示的波形幅度及位置，不断调节“位置调节”和“振幅调节”旋钮，调整到波形便于分析为止，然后点击“取消采样”触摸键停止采样。

高压闪络法测试

若设置“高压闪络法”，点击“采样”键后，仪器进入“采样中”的等待状态。

对故障电缆进行高压冲闪时，仪器会自动将“采样盒”采集的信号显示在屏幕上，并再次进入“采样中”的等待状态，准备采集下一次高压冲闪时的信号。

在不断高压冲闪采样过程中，调节“位移调节”“振幅调节”旋钮，调整到波形便于分析为止，然后点击“取消采样”触摸键停止采样。

最后进行游标操作，得到故障点距测试端电缆长度。
