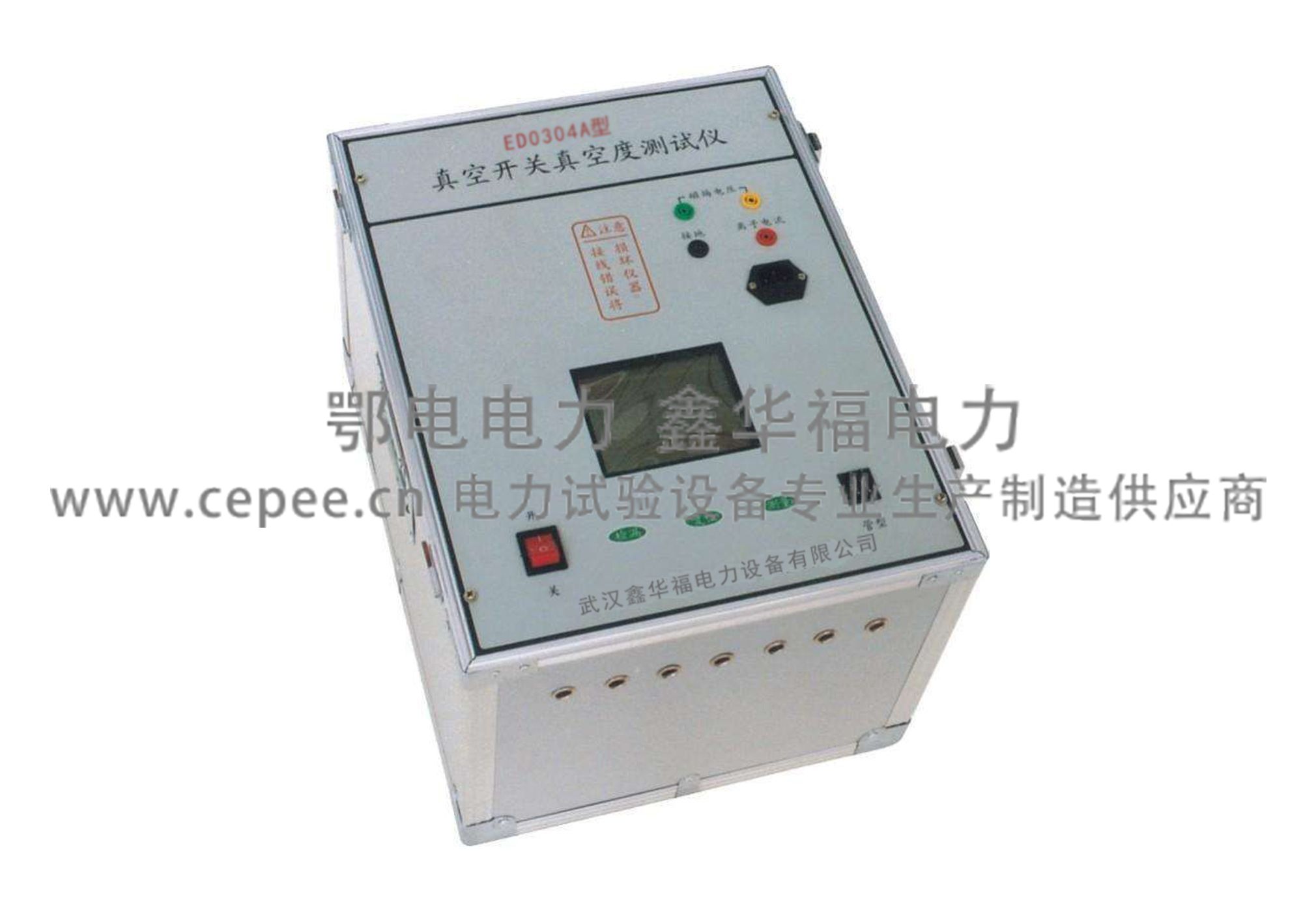

真空度综合测试仪

概述



真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重化的灭弧室。真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。



测试原理



将灭弧室的两触头拉开一定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。



技术参数



1.真空度测量范围： 9.999×10-1～1×10-5

2.离子电流测量范围： 9.999×10-1～1×10-7

3.测 量 误 差： <5%

4.测 量 分 辨 率： 10-5pa

5.允许环境温度： -20℃～50℃

6.空 气 湿 度： ≤80%RH

7.电 源： AC，220V，50Hz±10%

8.外 型 尺 寸： 420×290×210（mm）

9.高 压 输 出： 脉冲≤4kV15kHz

⒑重 量： 8kg



注意事项



1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。



2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较精确。



3、使用时，高压输出线不得触及人体，以防触电。



4、高压指示灯亮时，不要触及高压线，以防触电。



5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。



6、本仪器无任何用户可维修的部件,如出现故障,请专业人员维修,或与供应商联系,切勿擅自打开仪器,以免发生意外或造成不必要的损失。



7、本仪器真空度测量范围在9.999×10-1～1×10-5之间,离子电流测量范围在9.999×10-1～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于500uA时建议该真空管报废。



8、若真空管内压力等于大气压(即真空管破损)，本仪器测量范围内, 本仪器则拒绝检测，返回初始状态。



9、注：击穿后，仪器有可能出现显示不正常，此时，从新开机后仪器回到正常状态，本仪器切勿超常时间工作。
