ED0610型蓄电池单体活化仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0610

【设备名称】：蓄电池单体活化仪

【数据来源】：原厂说明书doc

【标签】：阀控铅酸蓄电池，单体活化，核对放电，三阶段充电，内阻快测，充放电循环，SD卡存储，上位机分析报告

ED0610蓄电池单体活化仪，针对2V/6V/12V落后阀控式铅酸蓄电池，解决极板硫化结晶问题；可做单体核对放电、自动充电、多次循环放-充活化；选配内阻快测功能评估电池内阻与估算容量；彩色触摸屏操作，支持本机内部存储+SD外部存储卡存储；配套PC上位机软件，完成数据分析、曲线查看、自动生成测试报告，适合变电站蓄电池离线维护检修。

技术指标：

1、支持电池类型：2V/6V/12V单体蓄电池；

2、电压测量：2V档0-3V，6V/12V档0-16V；分辨率0.001V；精度0.5%；

3、充放电电流：2V：1-100A；6V/12V：1-30A；电流控制精度0.1A，测试精度1%；

4、适配容量：2V(20-1000Ah)；6V/12V(20-300Ah)；

5、供电AC220V±15%；强制风冷；整机重量11kg；

6、工作环境0-40℃，湿度20-80%RH；存储-20~70℃；

7、保护：过压、过流、过热硬件保护；

8、存储：内部最多存10组；SD外部卡最大999组，存储间隔可设置最小5s；

9、接口：SD卡、RS232，支持上位机软件。

硬件与界面：

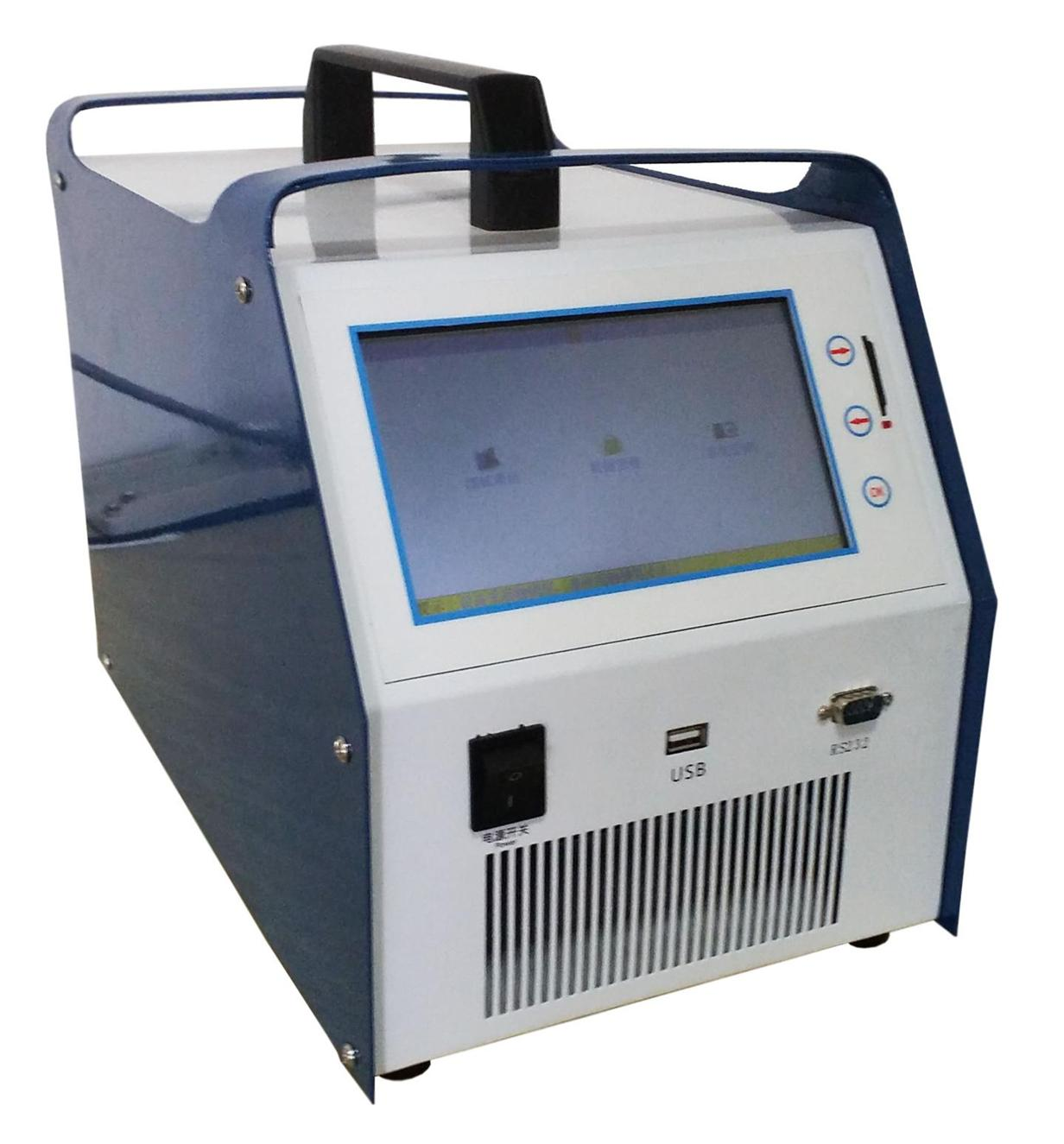

高亮度彩色触摸屏，备用实体按键；充放电大电流端子、电压采集端子；SD卡槽、RS232通讯口、电源开关；

接线原则：**接线：先仪器、后电池；拆线：先电池、后仪器**；电流电缆、电压采集线严禁正负极反接，会烧毁设备。

主要测试功能：

1、放电（核对容量）：离线恒流核对放电；可按放电电流、放出容量、放电时长、截止电压多条件终止；实时记录电压、电流、容量、时间，可查看过程曲线。

2、充电功能：三阶段充电（恒流均充→恒压减流→浮充）；支持连续充电、脉冲充电模式；设置均充/浮充电压、过压保护、浮充转换阈值。

3、放-充活化：离线自动执行多轮“放电-静置恢复-充电”循环，最大10个循环；用于硫化落后电池极板活化；每轮参数可独立配置；可人为中途停止，支持接续测试。

4、内阻快测【选配】：离线快速测量电池内阻、估算容量；测试数据不保存。

5、接续测试：人为中途终止的放电/充电/活化任务，可读取历史记录接续继续试验。

6、数据管理：内部/SD卡两种存储；单条/全部导出、删除；查看历史记录、多轮次曲线对比；SD卡文件命名区分放电F、充电C、活化A类型。

7、系统设置：系统时间、触摸屏五点校准、存储位置、存储间隔、参数校准（出厂锁定）。

上位机软件功能：

读取SD卡测试数据；解析电压/电流/容量全过程数据；绘制曲线；查看过程原始记录；自动生成、打印蓄电池活化测试报告。

操作关键要点：

1、测试蓄电池必须**脱离电池组系统离线操作**；

2、大电流电缆与电压采样线正负极严禁接反；

3、活化循环可设置恢复间隔时间；报警条件触发声光提示，支持静音；

4、外部SD卡存储：短时间测试最小5s间隔；大于10h长时测试建议≥30s间隔；

5、内阻快测功能结果不存入设备；只有人为终止的任务才支持接续测试；

6、放电结束设备需要散热，禁止立即直接断电。

故障简易排查：

1、触摸屏失灵：执行五点触摸屏校准；

2、内部存储导出失败：检查SD卡是否完好、插到位；

3、参数输入错误：设备会发出蜂鸣告警提示。

成套及保修：

主机、充放电电缆、电压采集线、电源线；说明书、合格证；发货起三个月包换，三年免费维修，三年以上有偿终身维修；进水、摔落、反接、私自拆机不在保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:蓄电池单体活化仪

[设备型号]:ED0610

[核心用途]:2V/6V/12V铅酸落后蓄电池离线维护；核对放电、三阶段充电、多循环放充活化；选配内阻快测；数据存储、上位机分析生成报告

[显示交互]:彩色触摸屏，备用实体按键；实时电压电流容量曲线；历史记录查看；多轮曲线对比；系统时间、触屏校准、存储配置

[工作模式]:单体放电；单体充电；放-充循环活化；选配内阻快测；接续测试；内部/SD卡双存储

[关键能力]:最大100A放电电流；过压过流过热保护；脉冲充电活化；接续测试；SD卡导出，PC软件解析生成报告

[供电规格]:AC220V±15%，强制风冷

[性能参数]:电压精度0.5%；电流精度1%；整机11kg；内部最多10组记录，SD卡最多999组

[危险禁忌]:接线拆线遵守顺序；严禁电流/电压线反接；蓄电池必须离线；放电结束需散热再断电；禁止带电插拔端子；禁止私自拆机维修
