ZGF系列便携式直流高压发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：ZGF系列

【设备名称】：便携式直流高压发生器

【数据来源】：原厂说明书doc

【标签】：直流耐压，泄漏电流测试，氧化锌避雷器，0.75UDC-1mA，中频IGBT倍压，拨码过压保护，空气绝缘倍压筒，一点接地，放电棒，高压微安表

ZGF系列便携式直流高压发生器，采用中频倍压、PWM脉宽调制、大功率IGBT器件，电压大反馈闭环控制；控制箱立卧两用，分体式空气绝缘倍压筒。用于氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备直流耐压与泄漏电流试验；具备避雷器专用0.75UDC-1mA一键测试，拨码开关设定过压保护；间断工作制，适配变电站、工矿现场高压预防性试验。

技术指标：

1、主流规格：60kV/5mA、120kV/5mA、200kV2/3/5mA、300kV2/3mA；

2、电压、电流测量误差：1%(满度)±1个字；过压整定误差≤1%；0.75UDC-1mA切换精度≤1%；纹波系数≤0.5%；

3、工作模式：间断使用，额定负载可持续30min；1.1倍额定电压允许运行10min；

4、环境条件：-10℃～+40℃；湿度≤85%RH（无凝露）；海拔≤1500m；对试品电容量无限制；

5、重量：控制箱统一4.5kg；倍压筒3.8-11.5kg不等；

6、供电：AC220V±10%。

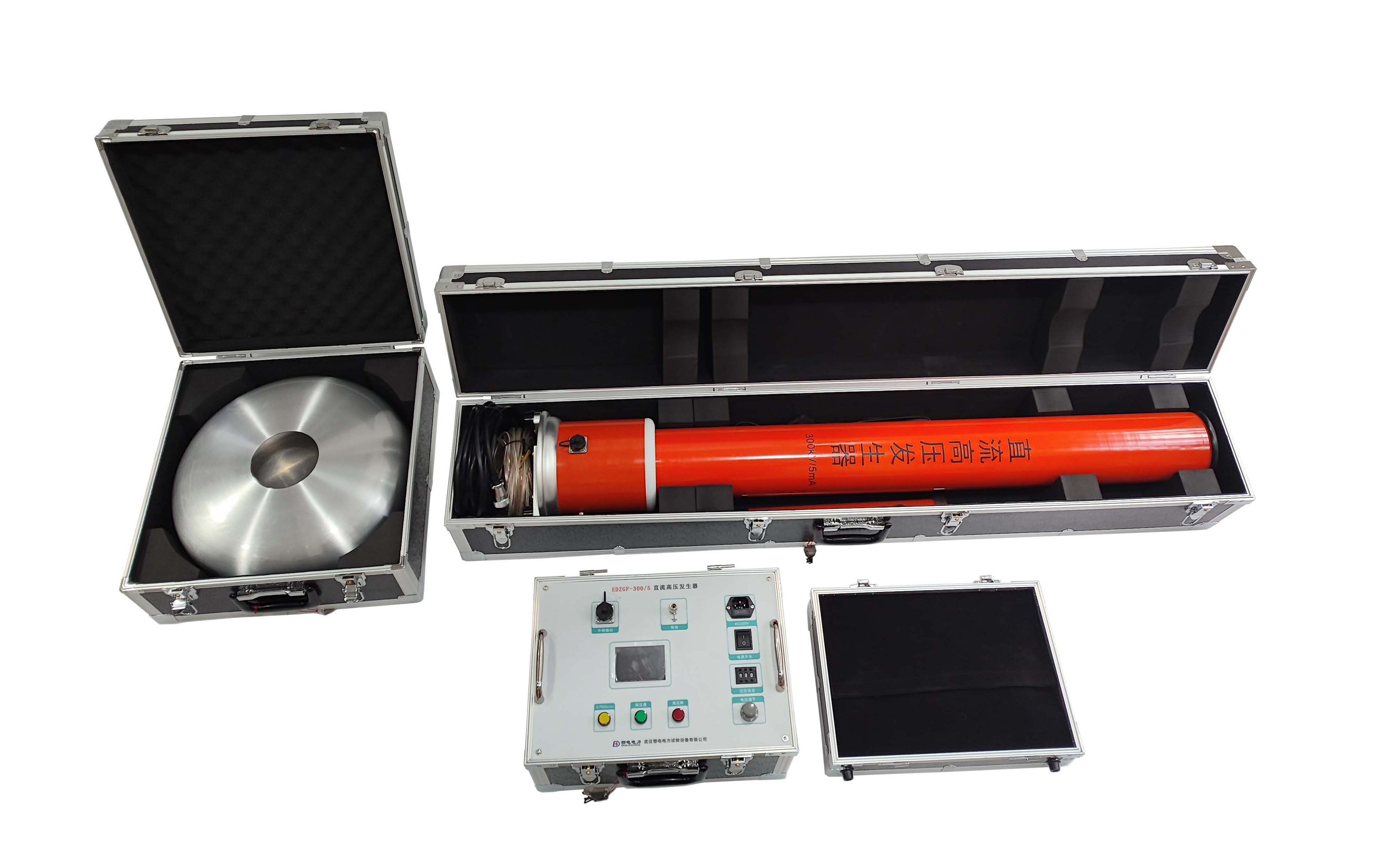

硬件面板与成套配置：

控制箱：数显电压表(kV)、数显电流表(μA)；黄色0.75UDC-1mA按键；红色高压接通按钮；绿色高压分断按钮；电源开关；拨码过压保护设定；多圈电压调节电位器（必须零起升压）；接地端子；七芯中频电缆插座、220V电源插座。

倍压筒：高压引出柱、接地端子、中频连接插座，空气绝缘结构。

成套配件：高压屏蔽微安表、伸缩放电棒、限流电阻、专用接地线、中频电缆、高压连接线、备用保险、说明书、合格证、出厂报告；便携式时间继电器为选配件。

主要功能：

1、直流耐压试验、泄漏电流测量，适配电缆、变压器、开关、发电机等设备。

2、氧化锌避雷器专项测试：升至Udc-1mA后按下黄色按键，电压降至原75%并保持一分钟读取泄漏电流。

3、拨码式过压保护，设置范围0.05-1.2倍额定电压；必须零起升压。

4、多种泄漏电流测量方式：微安表高压侧接入、地电位侧接入；可采用屏蔽引线消除试品表面泄漏干扰。

5、空载校验过压保护功能。

操作流程要点：

1、试验前检查电缆无断路短路，倍压筒无凝露；严格一点接地，地线截面积≥2.5mm²铜线，禁止地线串联；调压电位器回零。

2、过压保护一般设置1.15-1.20倍试验电压。

3、空载升压校验保护：上电绿灯亮，按红色接通高压，缓慢升压，确认过压保护可靠动作，降压回零。

4、接入被试品，升压速率3-5kV/s；避雷器等小电容试品升到95%目标电压再缓慢升至目标值。

5、避雷器专项：升至Udc-1mA电压，按下黄色0.75倍按键读取微安电流；测试完毕电位器回零，按绿色按钮断开高压。

6、试验结束：大电容试品不可直接短接，先用放电棒距离试品一定距离做间隙电晕放电；电压降到20%试验电压以下，再直接接触放电，最后挂接地线，方可拆除接线。

7、保护动作处理：红灯灭、绿灯亮代表保护触发，关闭电源，电位器回零，等待一分钟机内电容放电完毕，排查故障后再试验。

泄漏电流测量方法：

1、空试读取电晕杂散电流I’，接试品读取总电流I1；真实泄漏电流I0=I1-I’。

2、微安表可以布置在高压侧或地电位侧；使用屏蔽引线，裸软铜线绕接可消除试品表面泄漏干扰。

配套器件使用要点：

1、高压微安表：法拉第笼屏蔽，内置9V电池，插头插入自动开机；出现LOW BAT提示更换电池；禁止直接对地冲击放电损坏仪表。

2、限流电阻：电缆直流耐压建议串联限流电阻；避雷器、变压器试验可不用。

3、放电棒：先间隙电晕放电，电压下降后再接触放电；严禁直接用地线猛击微安表外壳。

常见故障排查：

1、开机绿灯不亮：电源线故障、保险熔断，更换电源线/保险。

2、按红色高压按钮红灯不亮：调压电位器未回零，电位器回零。

3、按下红灯松手即熄灭：过压保护拨盘设置过低，重新整定保护值。

4、一升压就掉高压：高压对地短路、试品击穿，检查高压回路与被试品。

5、升压过程跳闸：试品放电击穿或过流，检查试品，核对保护整定值。

重要安全注意事项：

1、操作人员需持有高压试验上岗证；工作电源回路设置两处明显断开点；更换接线必须完全断开两处电源。

2、200kV及以上直流高压存在空间静电感应，人员不可互相握手或者触碰接地体，防止感应电击。

3、倍压筒绝缘筒脏污仅可用干布擦拭，禁止酒精、汽油等有机溶剂。

4、内部无可用户维修部件，禁止私自开盖拆机，拆机丧失保修。

5、文档附录附带大量避雷器、电缆、开关、电机、变压器的试验电压、电导电流参考选型表格，用于现场选型与试验参照。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为进水、摔落、私自拆机、违规操作造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式直流高压发生器（分体空气绝缘倍压筒）

[设备型号]:ZGF系列

[核心用途]:高压电气设备直流耐压、泄漏电流试验；氧化锌避雷器0.75UDC-1mA专项检测；中频IGBT倍压；拨码过压保护；高压微安表多种接线消除表面泄漏；配套放电棒、限流电阻；附录含大量设备试验参考选型表

[显示交互]:数字电压表(kV)、数字电流表(μA)；红黄绿状态指示灯；拨码过压设定；功能按键、多圈调压电位器

[工作模式]:直流耐压试验；泄漏电流测试；避雷器0.75倍专项测试；空载校验过压保护；多种泄漏电流屏蔽测量接线

[关键能力]:零起平滑升压；避雷器一键0.75Udc-1mA；拨码过压保护；纹波≤0.5%；分体便携空气绝缘倍压筒；支持消除试品表面泄漏干扰；附录丰富的电力设备试验参数参考

[供电规格]:AC220V±10%

[性能参数]:多规格输出60-300kV；电压电流精度1%±1个字；间断工作制额定30min；海拔≤1500m

[危险禁忌]:严格一点接地，地线不可串联；电位器必须零起升压；大电容试品采用间隙逐步放电；禁止直接对地冲击微安表；200kV以上留意空间静电感应；绝缘筒禁止有机溶剂擦拭；禁止私自拆机维修
