电流互感器负荷箱产品详解

发布时间:2024-04-19 点击量:

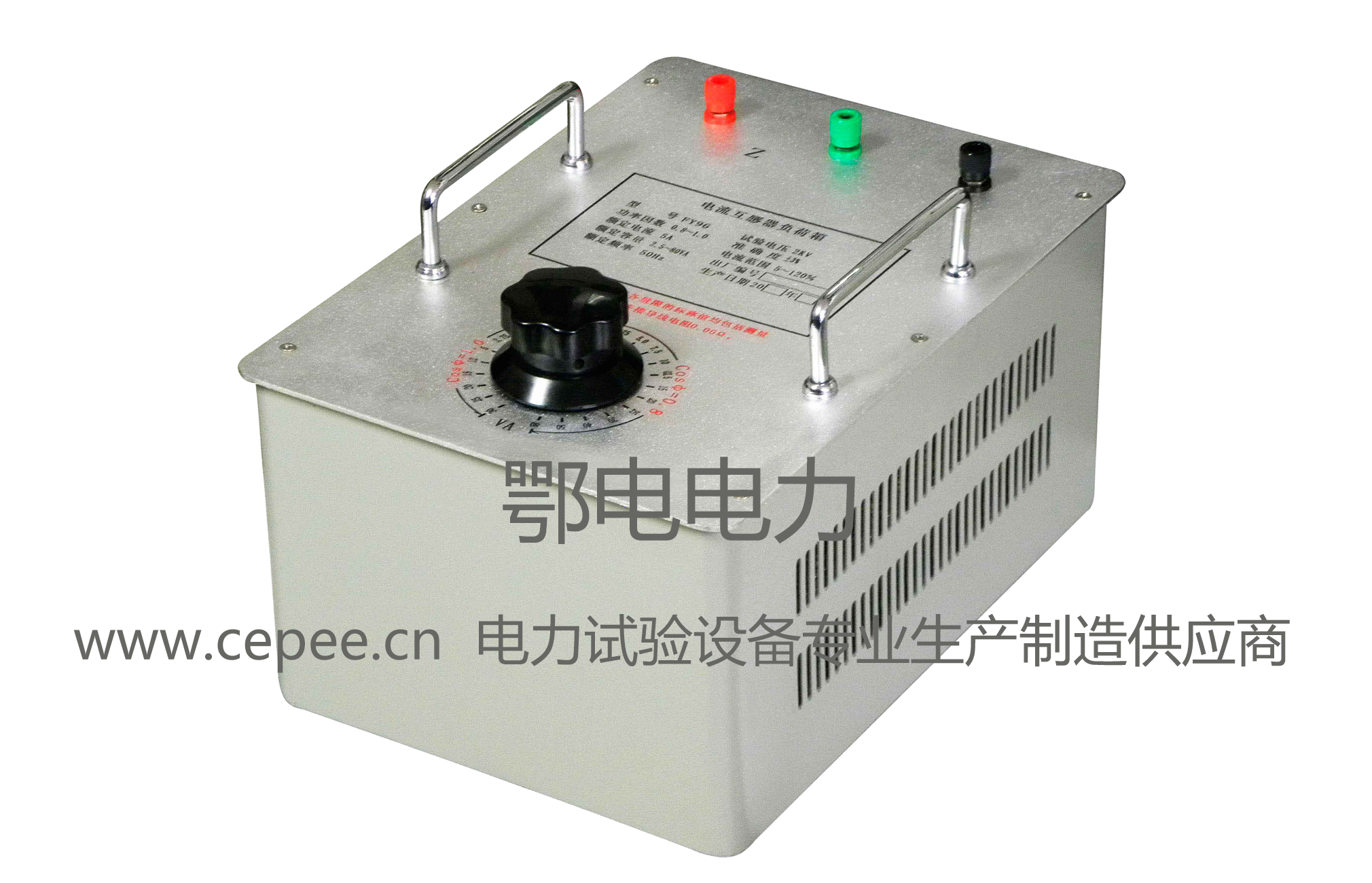

电流互感器负荷箱产品详解



一、产品概述



电流互感器负荷箱是一种用于电流互感器测试的专用设备。它的主要作用是将本设备串接到被试电流互感器的K2与校验仪Tx之间,通过调节负荷,使其达到被试电流互感器的实际二次负荷。通过准确模拟电流互感器的二次负载,负荷箱能够确保互感器测试的准确性和可靠性。



需要注意的是,部分电流互感器的二次负荷是以电阻来表示的,单位为Ω。而电流互感器负荷箱的负荷则是以容量来表示的,单位为VA。它们之间的转换关系为:容量(VA)=电阻值(Ω)*二次电流(A)*二次电流(A)。这一转换关系在互感器测试中具有重要意义,能够帮助用户准确理解和设置负荷箱的负荷值。



二、使用注意事项



接地要求:在使用电流互感器负荷箱时,必须确保设备可靠接地,以保障测试过程的安全。

二次负载连接:为保证互感器二次负载的准确性,互感器二次端连接在负载箱的两条连接线总电阻值应为0.06Ω。若二次再联校验仪,则校验仪对互感器二次引起的负载也应计算在内,以确保测试精度。



三、产品特点



电流互感器负荷箱具有重量轻、外形美观、电流范围宽等特点。这些特点使得负荷箱在携带、安装和使用过程中都更为便捷,能够满足各种互感器测试的需求。





四、技术参数



环境条件:负荷箱的使用环境条件为温度540℃,湿度80%25℃),海拔高度1500m,电源频率50Hz。在这些条件下,负荷箱能够保持稳定的性能。

额定容量与测量范围:负荷箱的额定容量为2.5-80VA,测量范围为5%-120%。这一范围能够覆盖大多数电流互感器的测试需求。

二次电流与功率因数:负荷箱支持二次电流为5A1A的测试,并可在功率因数为0.81.0的条件下进行测试。这些参数的设置能够模拟实际互感器的工作状态,提高测试的准确性。

准确度与试验电压:负荷箱的准确度为±3%,试验电压为2kV。这一准确度能够满足大多数互感器测试的要求,而试验电压则能够确保负荷箱在测试过程中的安全性。

电流互感器负荷箱作为一种专业的互感器测试设备,具有广泛的应用前景和市场需求。其准确、可靠的测试性能能够为用户提供有力的支持,保障互感器的安全运行。



如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
