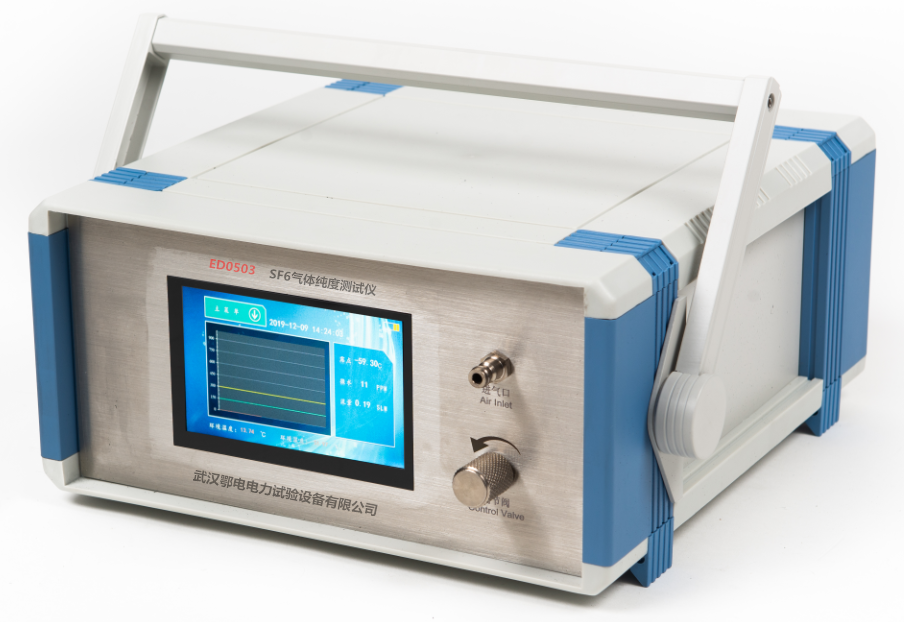

SF6气体纯度测试仪使用说明

一、产品特点

自校准功能：传感器探头具备自动校准零点能力，可自动消除因零点漂移产生的系统误差，确保每次测量结果精准可靠。

操作便捷：配备超大触摸液晶屏，操作直观简单，所见即所得，无需复杂培训即可上手。

快速省气：开机进入测量状态后，每次纯度测定仅需约2分钟，高效节省气体资源。

安全接头：采用原装进口自锁接头，连接稳固，杜绝漏气风险，保障使用安全。

大容量存储：数据存储设计容量大，最多可存储1000组测试数据，方便记录与追溯。

显示丰富：5寸超大触摸液晶屏清晰显示当前纯度、气体流量、环境温度、环境湿度、时间及日期等关键信息。

数据传输：内置USB接口，可与PC机连接，通过配套软件将仪器内部数据全部上传至电脑，便于进行深入的数据分析。

续航持久：内置超大容量可充锂电池，一次充电可连续工作10小时以上，满足长时间测试需求。

二、技术参数

纯度测量范围：0% ～ 100%

纯度测量精度：±0.5%

响应时间：＜2分钟

进气压力：0 ～ 1.0 Mpa

流量：0.01 ～ 0.5 L/min

环境温度：－40℃ ～ ＋60℃

环境湿度：0 ～ 100％ RH

电源：AC 100 ～ 240V 50Hz或 60Hz；内置高容量锂离子充电电池

电池性能：充电时间：8个小时；使用时间10小时以上

工作温度：－30℃ ～ ＋70℃

尺寸：250 × 150 × 300（mm）

重量：5 kg

三、测量步骤

3.1 连接SF6设备

将测量管道螺纹端与开关接头紧密连接，用扳手拧紧。

关闭主机前面板上的流量调节阀。

把测试管道快速接头一端插入分解物检测仪进气口。

将排气管道连接到出气口。

3.2 开机初始化

打开仪器电源开关，仪器自动进入初始化自校验过程。

3.3 检查电量

使用内部电池供电时，右上角显示电池电量。若电量显示红色缺电标志，请尽快充电后再使用。本仪器支持边充电边使用，但充电时间会大幅延长。

3.4 开始测量

打开电源，仪器自动初始化，完成自校验后进入测量状态。

确认仪器高精度调节阀处于关闭状态，将测试管道快速插头插入仪器进气口。

将测试管道另一端连接待测设备补气口（或测试口）。

打开纯度仪前面板调节阀，调节气体流量。测量SF6纯度时，将流量调节到0.3 SLM（每分钟标准升）左右。

3.5 存储数据

设备测量数据稳定后，按屏幕“菜单”文字调出主菜单界面：

选择“打印数据”，可打印当前测试数据。

选择“保存数据”，进入数据保存界面。按红色“配置”按钮输入测试编号，确认无误后按右下角“保存数据”，将数据保存到仪器内部，最多可保存1000条。

3.6 查看数据

在主菜单界面选择“查看记录”功能，进入历史记录查看界面。按下方“↑”和“↓”箭头可上翻、下翻记录，按右下键打印按钮可打印当前查看的历史记录。

3.7 删除数据

在主菜单界面选择“删除数据”功能，进入删除数据界面。按垃圾桶图标确认删除所有数据，按左下角箭头可撤销删除，返回主界面。（注意：确认删除后数据无法恢复）

3.8 修改时间

在主菜单选择“修改时间”功能，进入时间修改页面。根据上方格式输入当前时间，按右下键时间修改按钮完成修改。按“←”箭头取消修改，保留原时间。

3.9 标定数据

为避免影响仪器使用，不开放数据标定功能。如有需要，请联系公司技术支持。

3.10 测量完毕后

关闭仪器上的高精度针型调节阀。

取下转接头与SF6电气设备的连接。

退下测试管和仪器后面板之间的快速插头。

如需测试下一项数据，重复上述步骤。

全部测试完成后，关闭电源。

四、注意事项

放置安全：仪器应放置在安全位置，防止摔坏，避免剧烈震动。

及时充电：仪器使用前需及时充电，确保电量充足。

充电方式：充电时将电源线接入交流电插座，无需打开电源开关，仪器自动充电，一般充电时间需10小时以上。

电池保养：仪器内置高容量锂电池，长时间不用时，建议每1 - 2个月充一次电，保持锂电池活性。

存放要求：仪器不用时应放入铝合金包装箱，置于试验台或仪器架上，防尘、防潮。

定期标定：仪器每年需用标准气体标定一次，可送至厂家或授权单位进行，以确保测量准确性。
