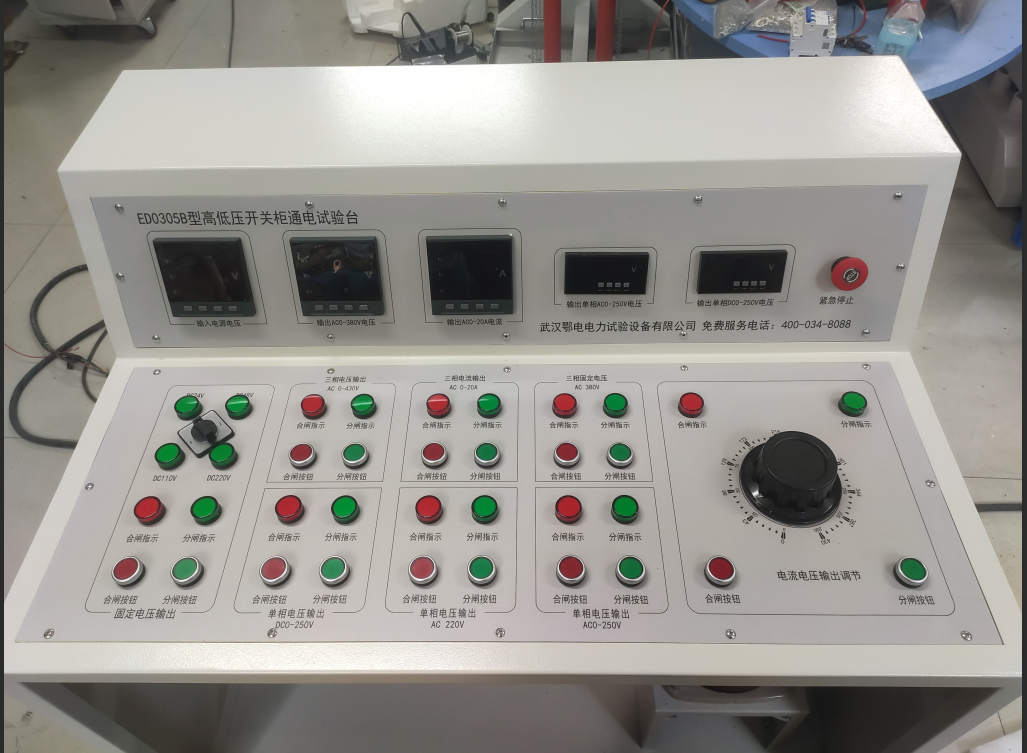

高压开关柜通电试验台使用说明

一、产品概述

高压开关柜通电试验台专为高低压开关柜生产厂家设计，用于出厂前对开关柜进行各项通电试验。可提供多种交、直流电源，助力检测工作，提升效率。

二、技术参数

输入电源：三相四线 AC 380V

输出电压及电流

单相 DC 24V 输出（固定值）一组

单相 DC 48V 输出（固定值）一组

单相 DC 110V 输出（固定值）一组

单相 DC 220V 输出（固定值）一组

三相 AC 380V 输出（固定值）一组

单相 AC 0 - 250V 输出一组

单相 DC 0 - 250V 输出一组

三相交流电流输出 AC 0 - 20A 一组

单相 AC 22V 输出（固定值）一组

三相 AC 0 - 430V 一组

外形尺寸：10007001300mm

重量：75KG

三、功能说明

特殊控制与保护：技术参数中 1、5 - 8 项分别由独立接触器控制，输出线接线柱前串接 20A 断路器作短路保护。此 1、5 - 8 项不能同时使用且无互锁，使用时需注意。

操作限制：每次进行交流合分闸与直流合分闸操作只允许一组输出。

四、操作说明

（一）三相交流电流 0 - 20A 输出操作

逆时针调调压器手柄至零位（用力适度，能旋动即可）。

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。

按下启动按钮，启动指示灯亮，停止指示灯灭。

顺时针缓缓调节调压手柄至所需输出电流。

试验完成，逆时针缓缓调节调压手柄至零位。

按下停止按钮，合闸指示灯灭，分断交流电压输出。

（二）交流电压 0 - 250V 输出操作

逆时针调调压器手柄至零位（用力适度，能旋动即可）。

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。

按下启动按钮，启动指示灯亮，停止指示灯灭。

顺时针缓缓调节调压手柄至所需输出电压。

试验完成，逆时针缓缓调节调压手柄至零位。

按下停止按钮，合闸指示灯灭，分断交流电压输出。

（三）直流电压 0 - 250V 输出操作

逆时针调调压器手柄至零位（用力适度，能旋动即可）。

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡，将固定电压转换开关转至 0 位。

按下交流电压启动按钮，启动指示灯亮，停止指示灯灭。

顺时针缓缓调节调压手柄至所需输出电压，在固定直流电压表读取数值。

试验完成，逆时针缓缓调节调压手柄至零位。

按下交流电压停止按钮，合闸指示灯灭，分断交流电压输出。

（四）固定交流电压 380V 输出操作

合上侧板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。

按下启动按钮，启动指示灯亮，停止指示灯灭，接线柱输出 AC380V 交流电压。

试验完成，按下停止按钮，合闸指示灯灭，分断交流电压输出。

（五）固定直流电压输出操作

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。

将固定电压转换开关转至适当位置：

1 位输出 DC24V

2 位输出 DC48V

3 位输出 DC110V

4 位输出 DC220V

按下启动按钮，启动指示灯亮，停止指示灯灭，接线柱输出直流电压。

试验完成，按下停止按钮，合闸指示灯灭，分断交流电压输出。

（六）交流分合闸电压输出操作

逆时针调调压器手柄至零位（用力适度，能旋动即可），将分合闸线圈接至相应接线柱。

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。

按下启动按钮，启动指示灯亮，停止指示灯灭。

顺时针缓缓调节调压手柄至所需输出电压。

分闸试验按绿色按钮，分闸线圈有电压，操作要点动。

合闸试验按红色按钮，合闸线圈有电压，操作要点动。

试验完成，逆时针缓缓调节调压手柄至零位。

按下停止按钮，合闸指示灯灭，分断交流电压输出。

（七）直流分合闸电压输出操作

逆时针调调压器手柄至零位（用力适度，能旋动即可），将分合闸线圈接至相应接线柱。

合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡，将固定电压转换开关转至 0 位。

按下直流电压启动按钮，启动指示灯亮，停止指示灯灭。

顺时针缓缓调节调压手柄至所需输出电压。

直流分闸试验按红色按钮，分闸线圈有电压，操作要点动。

直流合闸试验按绿色按钮，合闸线圈有电压，操作要点动。

试验完成，逆时针缓缓调节调压手柄至零位。

按下直流电压停止按钮，合闸指示灯灭，分断直流电压输出。

五、注意事项

试验时，机壳必须可靠接地。

试验期间，设备面板及周围不得堆放无关物品。

使用前检查电源电压：AC380V±10% 50Hz。

注意防潮、防油污。

试验前确认被测设备线路连接正确，且与其他带电设备断开。
