无局放试验设备核心解析

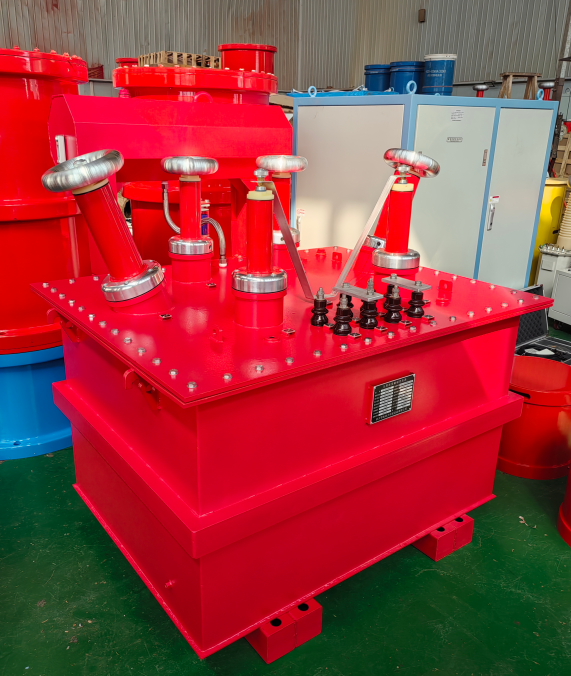

一、无局放试验变压器：高精度绝缘检测核心

功能定位

作为无局放试验的基础设备，通过磁场变换实现电压升降，专为检测电气设备绝缘性能设计。其核心优势在于局放量极小（≤5pC，可定制≤2pC），确保测试结果不受设备自身放电干扰，适用于变压器、电缆等高压设备的工频耐压试验。

技术特点

双模式设计：支持接触式（10V-110KV）与非接触式（66KV-500KV）测量，适应不同电压等级需求。

抗干扰能力：采用环氧树脂浇注外壳与玻璃丝缠绕工艺，形成无晕高压绝缘外筒，有效屏蔽外部电磁干扰。

安全防护：集成过压、过流、闪络保护功能，试验过程实时自检，确保操作安全。

应用场景

电力设备制造：验证变压器、断路器等设备的绝缘性能是否符合国家标准。

电力系统运行：检测发电厂、变电站内发电机、GIS、电缆等设备的绝缘耐受水平。

科研与教学：为高校及研究机构提供高精度绝缘测试平台。

二、无局放变频电源：灵活调节的测试能量核心

功能定位
通过调节输出频率与电压，为串联谐振系统提供稳定、可调的交流电源，支持从低频到高频（20Hz-300Hz）的连续无级调节，满足不同设备的测试需求。

技术特点

高稳定性：电压波动≤1.0%，频率不稳定度≤0.01%，确保测试结果重复性。

低谐波输出：采用先进滤波技术，减少对电网的谐波污染，提升电能质量。

智能节能：根据负载自动调整输出功率，轻载时降低能耗，延长设备寿命。

光纤通讯：彻底隔离高压与低压控制回路，提升系统安全性。

应用场景

电机驱动测试：模拟不同频率下的电机运行状态，验证驱动系统性能。

电力电子设备测试：为变频器、逆变器等设备提供稳定电源，检测其高频响应能力。

三、无局放耦合电容器：信号传输与隔离的关键组件

功能定位
作为串联谐振系统中的信号耦合与隔离元件，实现高频信号传输与工频电流阻隔，同时可抽取工频电压供保护及重合闸使用。

技术特点

超低局放：额定电压下局放量≤1pC，确保测试信号纯净。

宽电压覆盖：支持10V-500KV电压范围，适应不同测试场景。

结构优化：体积小、重量轻，便于野外及高原山区使用。

应用场景

高频保护通信：在变电站内阻隔工频信号，传输高频保护用二次谐波。

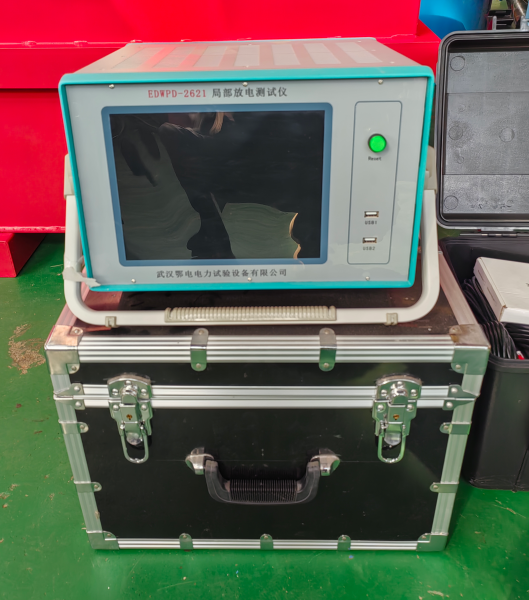

局部放电测量：作为配套设备，提升局放试验的准确性与灵敏度。

四、串联谐振系统：高效耐压测试的集成方案

系统原理
基于串联谐振原理，通过调节电源频率使电抗器与被试品电容谐振，产生高电压以检验设备绝缘性能。其核心优势在于电压放大效应：谐振时电感与电容两端电压显著高于电源电压，能量在两者间直接交换，电源无需提供无功功率。

技术特点

高精度控制：采用SPWM数字波形发生芯片与IPM功率模块，输出频率分辨率达0.1Hz，波形畸变率≤1%。

多重保护：集成过压、过流、零位启动及闪络保护系统，确保试验安全。

数据管理：具备试验曲线记录、报表生成功能，支持高压U/T、I/T曲线绘制，便于数据分析。

应用场景

电缆耐压试验：支持10KV-500KV电缆的交流耐压测试，验证电缆绝缘性能。

发电机绝缘试验：检测发电机定子绕组绝缘耐受水平，预防绝缘故障。

GIS设备测试：对气体绝缘开关设备进行局放及耐压试验，确保设备安全运行。

五、串联谐振与并联谐振：特性对比与选型指南

串联谐振

特点：电压放大、电流最小化，适用于高频感应加热与高压耐压试验。

条件：容抗（XC）等于感抗（XL），电路呈纯电阻性，总阻抗最小（Z=R）。

应用：电缆耐压试验、发电机绝缘测试等需要高电压的场景。

并联谐振

特点：电流放大、电压最小化，适用于电流谐振与低阻抗负载。

条件：容抗与感抗并联等效阻抗最大，电路呈高阻抗性。

应用：电流源供电场景，如某些特殊电力电子设备测试。

选型建议

高压耐压试验：优先选择串联谐振系统，利用其电压放大效应降低电源容量需求。

电流谐振需求：考虑并联谐振方案，但需注意其换流特性与保护设计复杂性。
