电缆超低频介损测试：原理、步骤、参数与扩展应用全解析

一、测试原理与优势

核心原理：

通过施加超低频（通常为0.1Hz或更低频率）交流电压，测量介质损耗角正切值（tanδ），量化绝缘材料在电场作用下的能量损耗。tanδ值越大，表明绝缘性能越差，可能存在老化、受潮或局部缺陷。

优势对比工频测试：

更低能耗：超低频下设备绝缘中的容性电流大幅减小，试验设备体积和重量降低，适合现场操作。

更高灵敏度：tanδ值在超低频下基本不变，但试验电流更小，能更灵敏地检测绝缘缺陷。

抗干扰能力强：通过数字滤波、相位补偿技术，有效避开工频电场干扰，确保测试准确性。

安全性高：适用于停电后发电机供电的场景，减少对电网的依赖。

二、测试步骤详解

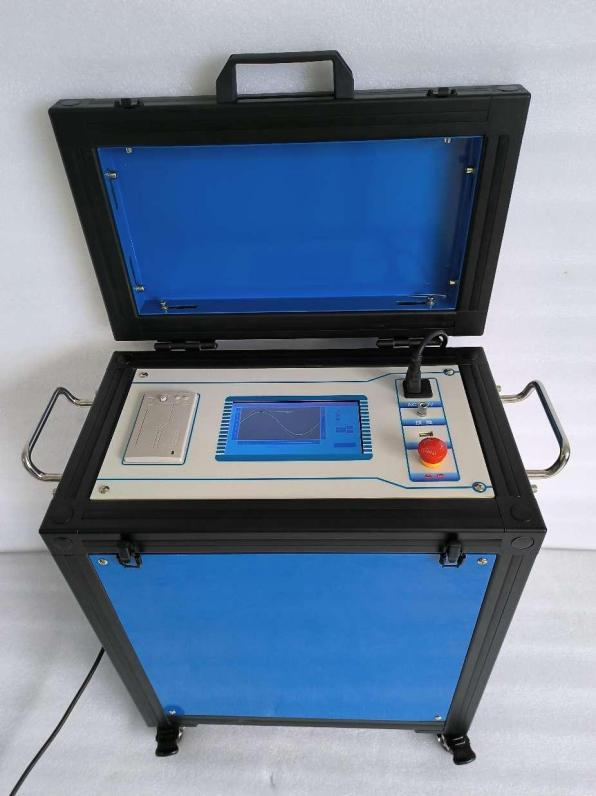

设备准备

仪器选择：支持0.1Hz或0.05Hz输出的测试仪，电压范围覆盖被测电缆额定电压的1.5-3倍（如10kV电缆需15-30kV）。

辅助设备：高压分压器（精度≤±0.5%）、标准电容器、屏蔽线、接地线、绝缘电阻测试仪（5000V）。

环境检查：避免雷雨、高湿（湿度＞80%需暂停）、大风天气，确保试验区域整洁。

接线与接地

典型接线方式：

反接法：被试品一端接地（适合现场电缆），高压端连接测试仪输出。

正接法：两端对地绝缘（适合实验室环境）。

关键操作：

使用屏蔽环包裹电缆终端，消除边缘效应影响。

所有非测试相接地，确保单相测试隔离。

接线完成后由专人复查，防止错接、漏接。

参数设置与测试

试验电压：通常为0.5U₀~2U₀（U₀为设备额定相电压），如10kV电缆常用8kV或10kV。

测试频率：0.1Hz或0.01Hz，根据电缆类型选择（如XLPE电缆用0.1Hz，油纸电缆用0.05Hz）。

升压方式：自动或手动，缓慢升压至设定值，避免电压冲击。

数据采集：

单点测量或多电压梯度测量（如0.5U、1.0U、1.5U）。

每电压梯度下测量8个周期数据，计算平均值、差值和标准偏差。

记录环境温湿度，用于后续修正分析。

数据分析与报告

三相对比：完成A、B、C相测试后，横向比较tanδ值。若某相明显偏高，可能存在缺陷。

判断标准（以10kV XLPE电缆为例）：

tanδ值（0.1Hz） ＜0.001：绝缘状态良好

tanδ值（0.1Hz） 0.001~0.005：绝缘状态注意（需跟踪）

tanδ值（0.1Hz） ＞0.005：绝缘状态劣化或受潮

附加分析：

若tanδ随电压升高明显增加，表明存在气隙或局部放电。

电容值（Cx）显著增大→绝缘受潮或老化；Cx不稳定→局部放电或气隙。

三、关键参数与常见问题

典型测试参数

10kV XLPE电缆：测试频率0.1Hz，测试电压范围15-30kV，注意事项为避免表面泄漏电流干扰。

35kV油纸电缆：测试频率0.05Hz，测试电压范围52.5-70kV，需补偿电容（长度＜100米时）。

常见问题与解决

环境湿度过高：湿度＞80%时暂停测试，或使用加热装置降低湿度。

数据波动：检查接线是否牢固，排除电磁干扰（如远离发电机、变频器）。

波形失真：电缆长度＜100米时，并联补偿电容器以改善波形。

安全风险：试验前充分放电，佩戴绝缘手套，确保接地可靠。

四、扩展应用与案例

长距离高压电缆评估

海底电缆：超低频测试可检测数公里长电缆的绝缘缺陷，避免工频测试的容升效应。

案例：某110kV海底电缆因施工损伤导致tanδ值异常，通过超低频测试定位缺陷位置，修复后重新投运。

预防性维护与故障诊断

定期检测：对运行中的电缆进行周期性超低频测试，提前发现老化迹象。

故障分析：某35kV电缆发生击穿事故后，通过超低频测试发现tanδ值显著升高，结合振荡波局放测试确认水树枝劣化。

特殊场景应用

发电机供电检测：在停电后使用变频发电机供电时，超低频测试可避免普通发电机转速不稳定导致的升压异常。

CVT测试：部分仪器支持电容式电压互感器（CVT）的C1、C2介损和电容量测试，实现一站式检测。
