10kV 电缆振荡波局部放电检测试验方案

一、试验标准和目的

依据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》，通过现场试验，在不损害电缆本体绝缘的前提下，检查 10kV 电缆绝缘状况与内部局部放电情况，评估其绝缘性能。

二、试验仪器

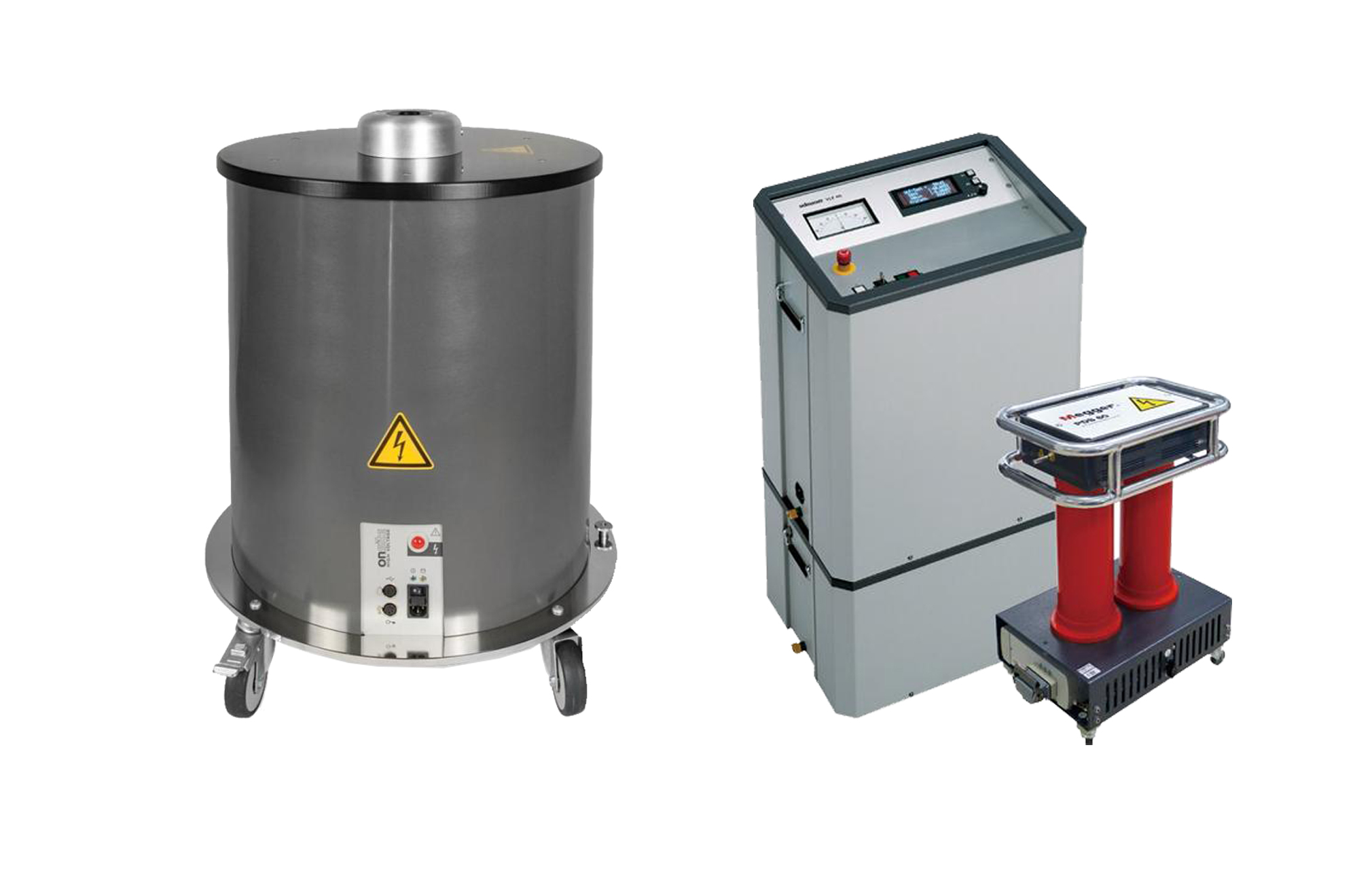

SEBAKMT OWTS－M28 型电缆振荡波局放检测仪

SEBAKMT Easyflex Com 多功能脉冲反射仪

S1 - 1054 型电子兆欧表

三、试验内容

10kV 电缆振荡波局部放电检测基本原理

用直流电源在数秒内将被测电缆充电至工作电压（额定电压）。实时快速状态开关 S 闭合，使被测电缆与空心电感构成串联谐振回路，回路按选定频率（50～1000Hz，接近工频）振荡。空心电感值依谐振频率要求选取，与低介质损耗角的中压电路配合，形成高品质因数（Q 为 30～100）谐振回路。振荡波在 0.3～1s 内衰减完毕，过程仅几十分之一周波，且对电缆充电，其局部放电与 50Hz（60Hz）时相似。振荡波产生的局放脉冲符合 IEC60270 推荐值，局放脉冲定位采用行波方法，可生成电缆故障图，电缆电容 C 等值可通过振荡波的时间和频率特性计算。

1. 被测电缆要求及测试前准备

断电与接地：局放测试前，将电缆断电、接地放电，两端悬空，布置安全围栏。

拆除设备：尽量拆除电缆接头处的 PT、避雷器等设备。

清洁与绝缘：擦拭干净电缆头，确保电缆头与周边接地部位绝缘距离足够。

收集参数：收集电缆长度、型号、类型、投运日期等参数。

电缆长度要求：

电缆一侧测量方式：50m ≤ L ≤ 3km。

电缆两端测量方式：L ＞ 3km。

2. 绝缘电阻测试

采用 2500V 绝缘摇表测试 10kV 电缆主绝缘电阻，试验前后绝缘电阻应无明显变化。只有绝缘电阻大于 50MΩ，方可进行下一步试验。

3. 测试电缆中间接头位置及电缆长度

使用 SEBAKMT Easyflex Com 多功能脉冲反射仪测试电缆全长及中间接头位置，测量电缆长度、接头位置，并对电缆短路和断路故障进行预定位。
测试要求：

电缆全长测量准确，用于校准。

中间接头测量尽量准确详细，利于判断局放位置。

测量范围：50m～15000m，根据电缆长度调节。

4. 振荡波局部放电试验

4.1 电缆局放校准

采用 OWTS - M28 型电缆振荡波局部放电测试和定位仪，具体要求如下：

将局放校准仪连线接线端分别夹在被测电缆线芯和屏蔽上。

高压测试开始时拆除校准器连线。

局放校准仪输出频率设定为 100Hz。

校准区间从 100pC～100nC 均需校准。

4.2 振荡波局放测试

试验接线步骤：

将高压单元接地与现场主接地相连。

将放电棒与现场主接地相连。

将高压开关控制连线连接至控制盒。

将直连网线连接至笔记本电脑。

连接好高压测试电缆。

将高压单元电源线与电源连接。

输入电缆参数及中间接头参数并做好准备。

加压测试程序：

启动高压单元高压：开启高压安全钥匙，绿灯亮；按下高压控制开关绿色按键，红灯亮。

选择被测电缆相位、界面显示模式、量程、加压模式。

输入测试电压，逐级加压并保存有效测试数据。

对被测电缆和高压单元放电并换相测试。

三相测试结束，关闭高压单元，将被测电缆接地。

测试要求及注意事项：

在 0kV 电压等级下测量环境噪声。

分别在 0.3U0、0.5U0、0.7U0、0.9U0、1.0U0、1.2U0、1.3U0、1.5U0、1.7U0 电压等级下测量局部放电。

电缆局放故障点局放随测试电压升高而增大，每次测试选择相应量程。

尽量减小环境噪音干扰，如有施工可要求暂停。

尽量减小来自地线的干扰，如电晕等。

高压测试电缆与被测电缆连接需严密接触完整，排除连接不好造成的人为干扰。

5. 振荡波局放诊断评价

5.1 绝缘电阻

绝缘电阻参数作为辅助参考，出现以下情况之一，应对电缆进一步检查（M 代表三相电缆中最小的绝缘电阻值）：

M ＜ 50MΩ（针对交联电缆）。

50MΩ ≤ M ＜ 1GMΩ，且最高和最低绝缘相差大于 5 倍。

1GΩ ≤ M ＜ 1000GΩ，且最高和最低绝缘相差大于 15 倍。

低于上次试验的 70%。

5.2 电缆局部放电量

电缆以下部件出现下列局放量超标情况，视为缺陷：

电缆本体：＞ 300pC。

电缆终端：＞ 5000pC。

电缆中间接头：＞ 500pC。

6. 电缆振荡波局放异常处理决策

6.1 绝缘电阻异常情况处理措施

加强跟踪及检测，缩短试验周期。

进一步进行电缆振荡波局放试验，确认原因。

6.2 电缆振荡波局放量超标异常情况处理措施

带电情况下采用超声波、地电波、红外等手段进行状态监测。

保供电期间缩短带电测试周期。

更换局放量超标部件。

对缺陷电缆线路的故障部件进行更换前、后局放试验。

对缺陷电缆接头、终端及本体进行解体试验，初步探讨振荡波有效性，进一步制定本局电缆振荡波局放试验规程。

7. 试验时间

1.5～2.5 小时/段。

四、人员安排

整个试验由工作负责人统一指挥，具体分工如下：

一人操作振荡波局放检测系统。

一人负责脉冲反射仪测距、信号校准器输入及各相电缆头测试接线。

一人负责电缆主绝缘电阻测试，并在监护升压过程（可由工作负责人兼任）。

一人专门负责操作断路器和刀闸。

其他人员负责升压时监护。

五、安全措施

绝缘电阻测试时，电缆对侧需专人看守，严禁测试期间电缆头及被测电缆本体或附近处有作业现象。

切断被测物（电缆）电源，防止再次通电，确认被测物（电缆）上无电压，隔离附近带电设施。

升压试验时，在电缆头和试验设备四周装设网状围栏，悬挂“高压，危险！”标示牌，试验现场四周派专人监护，禁止无关人员靠近。

升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员安全。

加压过程中注意观察电压是否波动、数据是否异常，并呼唱报时，发现异常立即降压，查明原因后再重新加压。

试验时无工作负责人许可，试验人员不得离开岗位或进行其他工作。

工作负责人职责

检查试验设备是否正常。

作为专职监护人，不参与工作班试验工作。

监督完成整个试验，现场试验由工作负责人统一指挥，包括试验顺序及人员分工。
