什么是直流接触器

直流接触器（文中实际以直流继电器为例展开说明，直流接触器与直流继电器原理相近，在功能和应用场景上有诸多相似之处）是一种在直流电路中用于控制电路通断的关键电器元件，以下从定义、重要性、校验需求、测试仪器、性能特点、使用说明几个方面进行详细介绍：

定义与重要性

直流接触器是变电站设备继电保护系统中的重要组成部分。在电力系统中，当设备出现远方跳闸、失灵启动、变压器非电量保护等情况时，相关保护信号通常通过长电缆接入系统。然而，在直流系统接地、交流混入直流以及存在较强空间电磁场的环境下，容易引入干扰信号，这可能影响继电保护装置的正确动作，进而威胁电力系统的安全稳定运行。因此，直流接触器的性能，特别是其抗干扰能力，至关重要。

校验需求

为确保直流接触器在复杂电磁环境下能够可靠动作，需要对其动作功率等关键参数进行校验。例如，国家电网公司规定，所有涉及直接跳闸的重要回路，应采用动作电压在额定直流电源电压的55％～70％范围以内的中间继电器，并要求其动作功率不低于5W；光耦开入的动作电压也应控制在相同范围内。这就促使了专门用于校验直流接触器性能的测试仪器的研发。

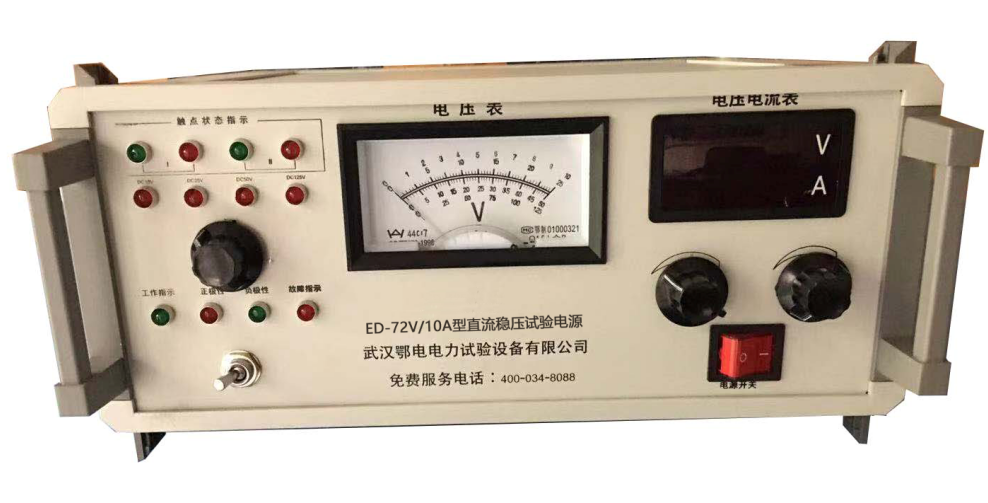

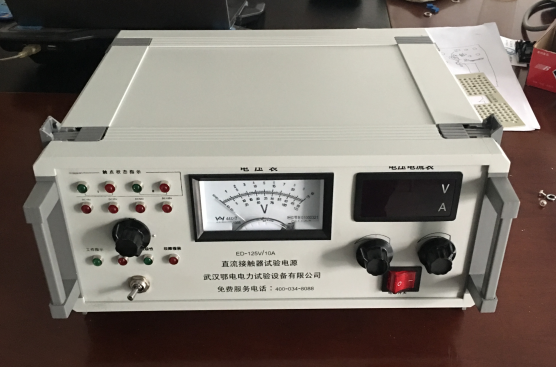

测试仪器——便携式直流接触器测试仪

为满足直流接触器校验需求，开发出了便携式直流接触器测试仪。该仪器是新一代试验电源，专门用于校验直流继电器（接触器）的动作电压，在电路设计、器件选型、面板布局和内部结构设计上均达到国内先进水平。

性能特点

校验功能全面：能够快速、便捷地对直流150V及以下电流型、电压型、功率型继电器进行校验，准确测量直流继电器的动作电流、动作电压和动作功率，还可用于蓄电池充电。

电源技术先进：采用开关电源电路，体积小、重量轻、效率高。开关电源控制芯片采用进口IC，功率开关管采用进口快速IGBT，其余元件采用进口工业等级器件，电路设计优化合理，生产工艺严格完善，保证了机器的可靠性和稳定性。

输入输出特性优良：输入电压范围宽；如需加大输出电流，多台仪器可直接并联，无需均流处理。

保护功能完善：具备输入过流、过压、欠压保护；输出短路、过流、过压保护；整机过热保护等多重保护功能，确保仪器和被测设备的安全。

散热与显示智能：采用智能温控风扇散热，根据仪器内部温度自动调节风扇转速；采用数字显示，直观准确，便于读取测试数据。

操作便捷：配备手动旋钮，调节方便快捷；支持手动通断测试；有剩余电量指示，提示用户及时充电。

供电与续航可靠：内置锂电池供电，内置过流保护功能，连续工作时间大于20小时，体积小、使用方便、性能可靠、坚固耐用。

使用说明

开箱检查：开箱时应检查箱内随机附件是否齐全。

通电前检查：经过储存与运输的仪器，通电前应仔细检查是否有受损情况，如螺丝是否松动、外观有无异样、电源线和接线柱是否震脱、是否受潮等，如有异常应及时处理。

接线：本机电源开关控制机内辅助电源，为安全起见，应在电源输入端加空气开关控制电源输入。按后档板标识接好输入电源线，注意电源输入线插座必须有接地保护线，并确认连接无误、接头牢固。同时，要确保接入的输入电源电压与说明书上的标称电压相符。

空载通电：将仪器接上AC220V电源，转换输出电压档位转换旋钮，调节电压调节旋钮，用万用表测量输出端，检查是否有对应的电压输出。

测量继电器参数：

动作值、返回值及返回系数测量：缓慢调节仪器电压调节旋钮至继电器动作，观察指示灯状态变化（接常开触点时，指示灯由灭变亮；接常闭触点时，指示灯由亮变灭），此时指针电压表显示值为动作值。继续调节至继电器额定值后，再反方向缓慢调节至继电器返回，观察指示灯反向变化，此时指针电压表显示值为返回值。用返回值除以动作值再乘以100%即为返回系数。

触点动作时间测量：在测量动作值、返回值的过程中，可同时记录继电器的触点动作时间。
