无局放串联谐振介绍

一、核心原理

无局放串联谐振装置利用电感和电容的串联谐振特性来提高测试电压或测试频率。在由电抗器、试品（可等效为电容和电阻的组合）、电容分压器等组成的串联回路中，当回路的固有频率与电源输入的激励频率相等时，回路就会发生串联谐振现象。此时，回路中的电流会达到最大值，而试品两端的电压会被放大到数倍甚至数十倍于电源输入电压（具体倍数取决于谐振回路的参数设置等因素）。这种特性使得可以利用相对较低的电源电压，通过谐振放大作用，在试品上获得满足高电压试验要求的电压值，同时减少了对电源功率的要求。

二、产品特征

局放量小：成套装置局放量小，可以保证系统局放量在5pC范围内（特殊要求可订制），确保测试的准确性和可靠性。

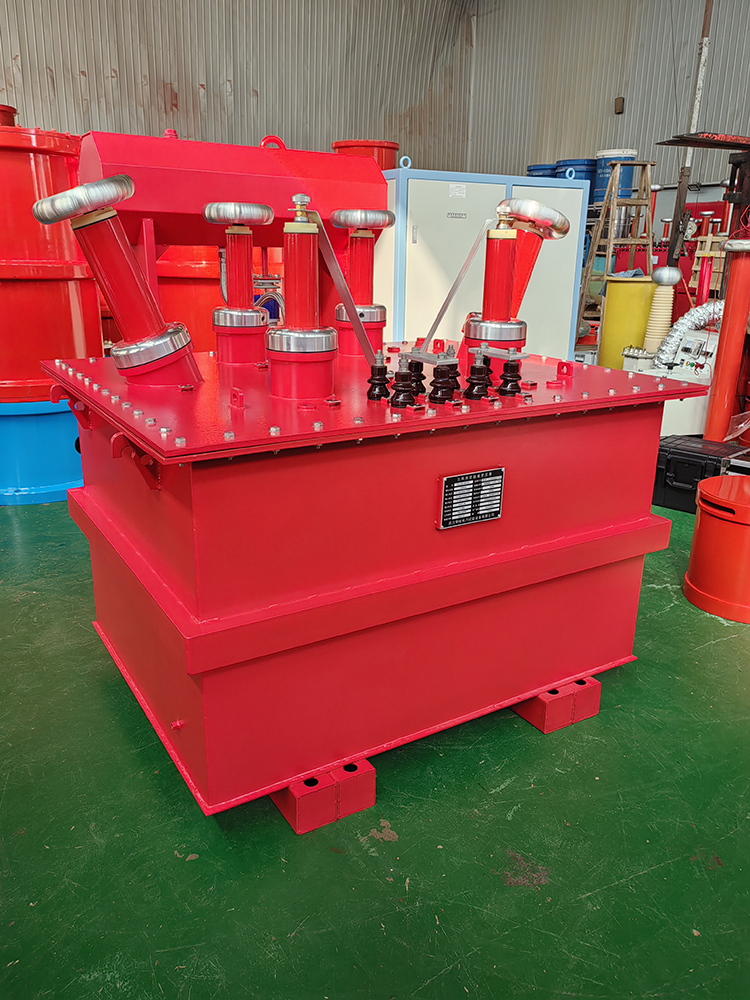

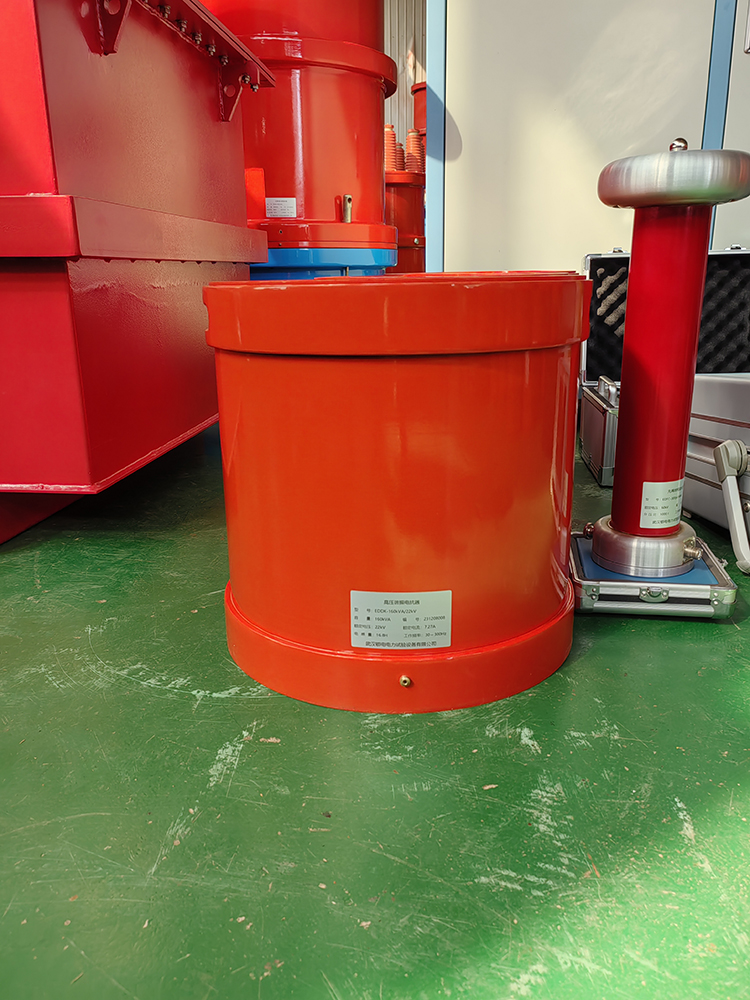

高压绝缘外筒：外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒，增强设备的安全性和稳定性。

功能齐全：成套设备阻抗低，过压过流闪络保护等功能一应俱全，确保试验过程的安全性。

轻便的均压罩：均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便快捷。

智能测控系统：通过选用工频智能测控系统，提升系统控制和保护的智能化、自动化水平。

光纤通讯与采样：使用光纤通讯和采样技术，确保高压与低压控制回路的完全隔离，提高系统的安全性。

实时状态自检：试验过程可实时进行状态自检及显示，便于用户随时掌握设备状态。

数据管理功能：具备完备的数据及报表管理功能，方便用户对试验数据进行整理和分析。

曲线绘制：能够记录并绘制高压U/T、I/T试验曲线，为试验数据的可视化分析提供有力支持。

三、产品参数

额定输入电压：三相380V±10%，50Hz。

成套装置局放水平：额定电压下≤5pC（2pC以下特殊定做）。

输出电压稳定度：≤1.0%。

电压指示误差：≤1.0%。

噪声：≤65dB。

运行时间（工作制）：额定电压、额定电流下连续运行60min（特殊要求可订制）。

过压能力：在1.1倍额定电压下，持续60s，不出现闪络、绝缘击穿等现象，也不会造成任何绝缘损坏。

四、应用场景

无局放串联谐振装置适用于对绝缘要求极高的设备，如超高压变压器、GIS（气体绝缘开关设备）、高压电缆等。具体应用场景包括：

感应耐压试验：通过变频电源输出高频电压，在变压器绕组中产生感应电动势，检验绕组匝间绝缘性能。

局放测试：在耐压试验过程中同步监测局部放电量，定位绝缘缺陷位置。

串联谐振升压：利用电抗器与电缆电容形成谐振回路，在较低输入功率下实现高压输出，避免大容量试验变压器对电缆的冲击。

长电缆测试：支持长达数十公里的电缆交流耐压试验，如海底电缆、城市轨道交通电缆。

绝缘性能验证：对GIS内部SF6气体绝缘结构进行工频耐压测试，确保无局部放电。

紧凑型设计适配：模块化结构可适应GIS设备狭小的试验空间。
