高压电源电缆故障测试仪核心解析

一、产品定位与核心原理

技术基础

基于MURRAY电桥原理，通过比较故障电缆与正常电缆的电阻差异定位故障点，结合高频高压恒流源技术消除电源干扰，实现高精度测量。

核心优势

无盲区定位：突破波反射法对短电缆、端头故障及高阻故障的局限。

高精度测量：定位比例精度达 ±(0.2%·L+1)m（L为电缆长度）。

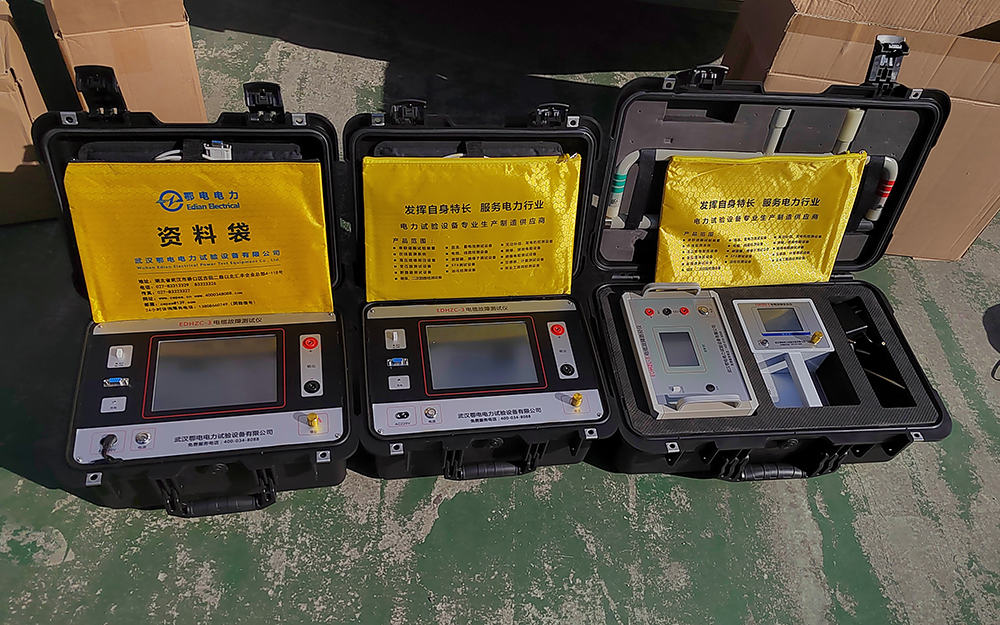

安全便携：高压侧电桥与操作端隔离，设备重量仅 10kg，集成于铝合金箱。

二、与波反射法的对比分析

三、核心技术特性

高频高压恒流源

参数：空载电压 15kV，短路电流 30mA，烧穿功率 250W。

作用：提供稳定高压，解决高阻故障烧穿难题，同时避免电源干扰电桥测量。

四端电阻测量法

设计：专用双芯高压橡皮电缆，铜网屏蔽层接地，消除引线电阻误差。

精度：确保电阻测量准确性，支撑高精度定位。

安全隔离设计

电桥位置：置于高压侧，操作钮通过绝缘杆接地，保障人员安全。

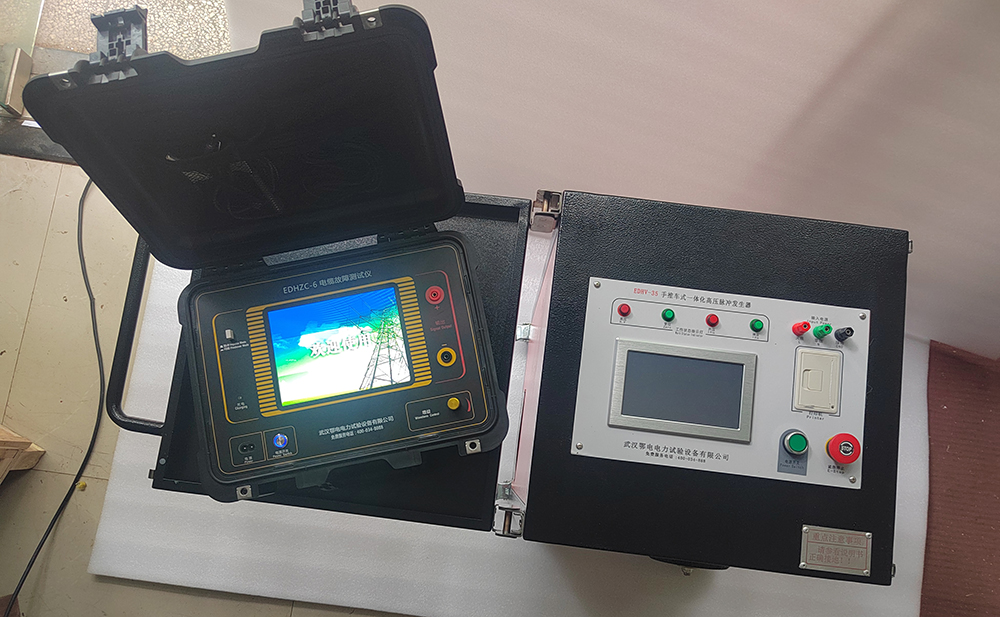

结构：高压源与电桥集成，减少外部连线，降低操作风险。

四、典型应用场景

高阻击穿故障

案例：电缆中间接头因工艺缺陷导致的线性高阻击穿（如爬弧不击穿）。

解决方案：通过高压烧穿逐步降低电阻，结合电桥平衡定位。

短电缆与端头故障

案例：长度＜50m的电缆或故障点距离端头＜1m。

优势：波反射法因信号衰减无法定位，电桥法直接测量电阻差异。

特殊电缆类型

案例：介质损耗大的PVC低压电缆、钢带铠装电缆。

原理：仅需电阻均匀性即可测量，不受行波传输特性限制。

五、操作流程简化

连接设备：使用专用高压电缆连接故障相与电桥。

施加高压：调节恒流源至适当电压（如10kV）。

平衡电桥：通过比例电位器调整至检流计零位，记录电阻比。

计算位置：根据公式 故障点距离 = (R₁/R₂) × L/2（R₁、R₂为电桥电阻比，L为电缆总长）。

六、设备参数总结

七、选型建议

优先选择高压电桥法：

故障类型为高阻击穿、短电缆或端头故障。

电缆类型为PVC、钢带铠装等行波传输特性差的介质。

需快速定位且操作人员经验有限。

考虑波反射法：

故障为典型低阻击穿，且电缆长度＞1km。

需进一步验证电桥法结果（如复杂故障场景）。

结论：高压电桥电缆故障测试仪以无盲区、高精度、安全便携为核心优势，尤其适用于传统波反射法难以解决的场景，是电缆运维与制造领域的理想工具。
