互感器综合测试仪核心解析

一、产品概述

互感器综合测试仪是一款专为电流互感器（CT）和电压互感器（PT）设计的现场检测设备，可完成变比、极性、伏安特性、误差曲线、角差、比差等关键参数测试。设备集成大功率调压器、升压器、升流器，支持单电源220V输入，避免380V高压风险，适用于互感器交接试验、预防性试验及现场故障排查。

二、核心性能特点

全自动化测试流程

用户仅需设定测试电压、电流及步长，设备自动完成升压、数据记录及伏安特性曲线绘制，省去手动操作繁琐步骤，提升效率50%以上。

一键式操作：支持自动测试与结果存储，减少人为误差。

多功能集成设计

测试项目：CT/PT伏安特性、变比极性、10%误差曲线、角差比差。

扩展能力：外接升压器可扩展输出电压至更高范围（如0-5000V），适应高压互感器测试需求。

单机性能：内置升压器支持0-2500V电压、0-20A电流输出，覆盖大多数CT/PT测试场景。

人性化交互与数据管理

大屏幕液晶显示：实时显示伏安曲线图，支持测试数据动态查看。

微型打印机：现场直接打印测试报告，便于存档与审核。

数字键盘输入：简化参数设置流程，支持小数点输入，提升操作精准度。

大容量存储：可存储100组测试数据，断电不丢失，支持历史数据回溯。

RS232通信接口：连接电脑实现数据上传、编辑及分析，支持试验报告生成。

安全与可靠性设计

220V单电源输入：降低现场用电风险，适应多种工作环境。

自动保护机制：设置最大输出电压/电流阈值，超限自动断电，防止互感器二次侧过载损坏。

接地保护：PT测试时强制外壳接地，确保操作人员安全。

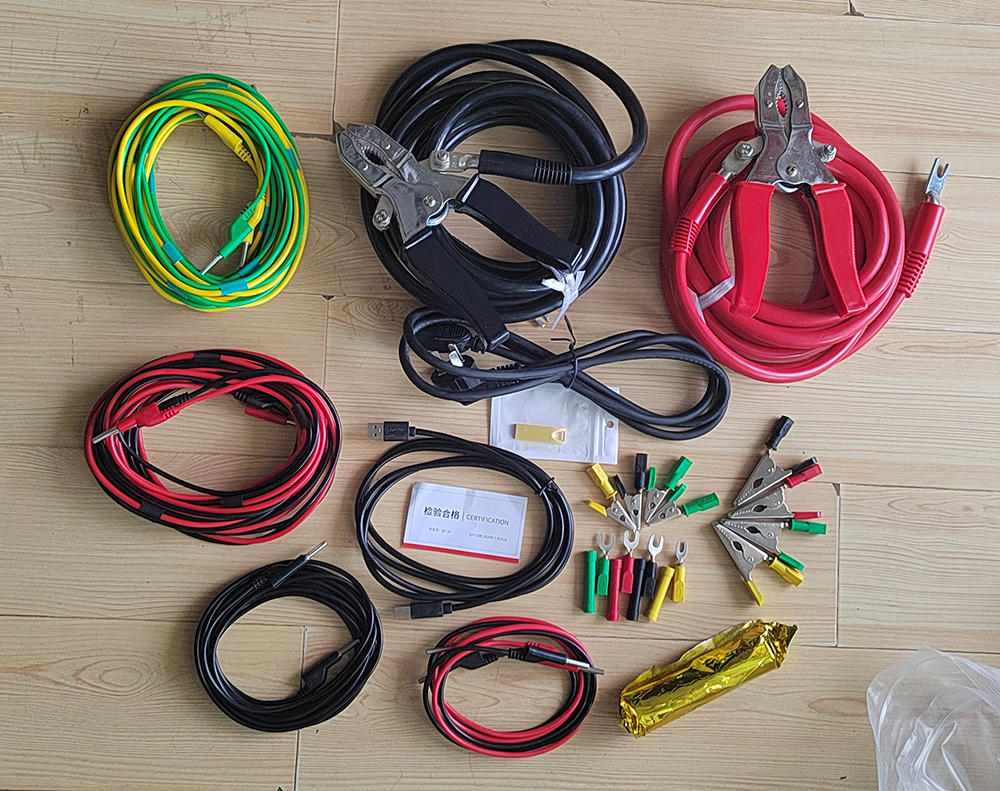

三、基本结构组成

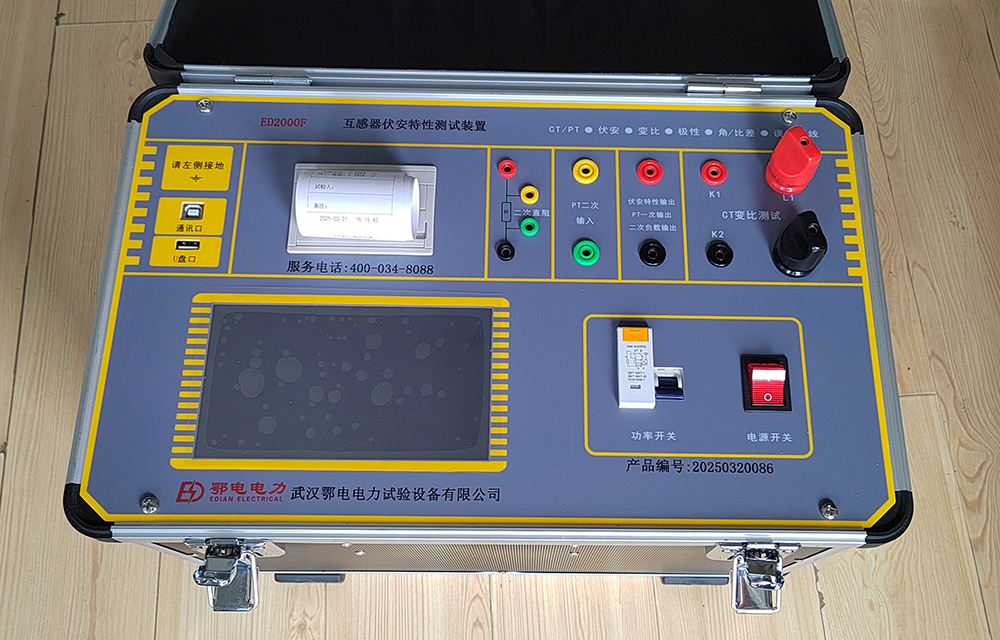

测试仪主机

核心模块：内置升压器、DSP控制电路、采样处理电路、320×240点阵LCD显示屏、微型打印机、PC通信接口。

接口配置：电源输入端口、测试线接口、外接升压器接口、RS232通信接口。

外接升压器（可选）

扩展输出电压范围，适用于高压互感器测试场景。

变比设置：通过系统界面配置升压器参数（如变比=高压侧电压/数据口电压），确保测试精度。

四、试验步骤与操作方法

1. 键盘操作指南

数字输入：通过“0-9”键输入数值，结合“.”输入小数；“OK”确认，“取消”清除错误输入；“↑↓←→”移动光标。

模式切换：支持数字输入与菜单导航无缝切换，提升操作效率。

2. 主菜单功能

开机自检：连接220V电源，打开面板开关，设备自动完成硬件自检后进入主菜单。

功能选项：

CT伏安特性测试

CT变比极性测试

PT伏安特性测试

PT变比极性测试

系统设置（时间修改、外接升压器变比配置）

厂家设置（密码保护，用于仪器校准）

3. CT伏安特性试验

参数设置

分段点电流值：根据拐点估计值设定（0-20A），前后分别采用不同步长（0.001-2.000A）测试，确保曲线平滑。

输出档位与限值：选择内部升压器档位，设置最大输出电压/电流（不得超过CT二次侧耐受值）。

试验模式：单机测试或外接升压器测试（需提前配置变比）。

接线方式

单机测试：CT二次侧接测试仪，一次侧短接并接地。

外接升压器测试：按图示连接升压器高压端与CT一次侧，低压端接测试仪。

结果分析

自动生成伏安特性曲线，支持数据查看、误差曲线分析、打印及保存。

保护机制：测试中按下旋转鼠标可立即终止，避免意外损坏设备。

4. CT变比极性试验

操作界面

参数设置区（变比值、测试电流）、结果区（极性、变比误差）、状态提示栏（测试进度）。

接线要点

电流方向：一次侧电流大于二次侧时，按图示接线（二次电压高于一次侧）；反之则反向接线。

接地处理：断开CT二次绕组接地线，确保测量准确性。

测试流程

点击“开始试验”自动完成变比测量，状态栏显示进度，支持随时停止。

5. PT伏安特性试验

参数设置

分段点电压值：根据拐点估计值设定（0-2000V），前后步长范围（1-100V）。

安全限值：最大输出电压不得超过PT二次侧耐受值（通常≤100V）。

安全警示

PT一次侧可能产生高压，试验时外壳必须可靠接地，零位端接地防止电击。

6. PT变比极性试验

操作逻辑：与CT变比测试一致，需注意电压方向与接地要求。

接线原则：一次侧电压高于二次侧时按图示接线，反之反向；断开零位端接地线以提升精度。

7. 系统设置

时间修改：同步设备时钟，确保测试数据时间戳准确。

外接升压器变比配置：根据实际升压器参数计算变比（如3000V/4V=750），输入后保存。

五、应用场景与价值

电力行业：供电局、变电站、发电厂用于互感器出厂检验、安装调试及定期维护。

工业领域：石油化工、钢铁、煤矿等企业保障高压设备计量准确性。

科研与教学：高校、实验室用于互感器特性研究与教学演示。

服务价值：

效率提升：自动化测试缩短现场作业时间，降低人力成本。

安全保障：多重保护机制防止设备损坏与人员伤亡。

数据追溯：存储与上传功能支持测试结果长期存档与审计。

六、总结

互感器综合测试仪以全自动化、高精度、多功能为核心优势，通过集成化设计与人性化操作界面，成为互感器检测领域的标杆设备。其支持CT/PT全参数测试、扩展性强、安全可靠的特点，不仅满足了电力行业对设备性能的严苛要求，更为现场作业提供了高效、便捷的解决方案，助力电力系统稳定运行与智能化升级。
