绝缘手套耐压测试仪使用说明书

一、产品介绍

绝缘靴（手套）、绝缘杆耐压试验装置是我公司依据绝缘靴（手套）试验规程，结合用户反馈设计研发的高精度测试设备。该装置解决了传统测试方式的不规则性，简化了操作流程，提高了测试效率，可精准检测绝缘靴（手套）的泄漏电流、绝缘老化及工频耐压等参数，保障试验人员安全，是绝缘靴（手套）专用测试的理想设备。

主要功能特点：

多工位测试：可同时测试3双绝缘靴（手套）或6根绝缘杆，并独立读取每只试品的泄漏电流，准确判断不合格品。

安全保护机制：试验中若泄漏电流超标或试品被击穿，调压器自动断电，对应指示灯亮起，确保操作安全。

移动便捷：底部配备脚轮，可灵活移动，适应现场使用需求。

工频试验台集成：配备手动升降压操作台，支持过流、过压保护，提升设备稳定性。

数据可读性：手动调节电压，实时显示泄漏电流值，便于记录与分析。

二、工作原理

接入0~220V电源后，通过调节工频耐压试验台，利用电磁感应原理使试验变压器产生0~70kV工频高压，施加至电极使绝缘靴（手套）达到规定试验电压。根据试验规程读取测试参数，完成耐压测试。成套设备接线图参考图1（含六块毫安表）。

三、结构设计

设备由三部分组成：

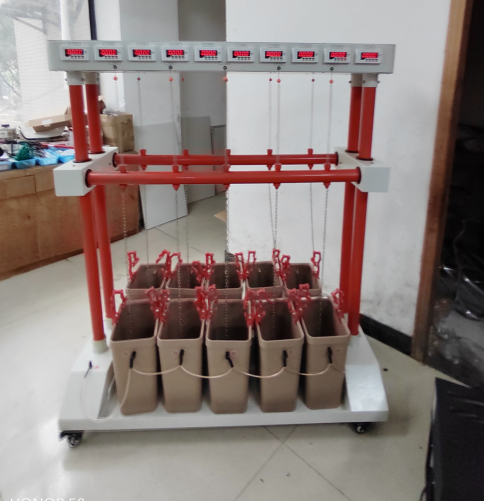

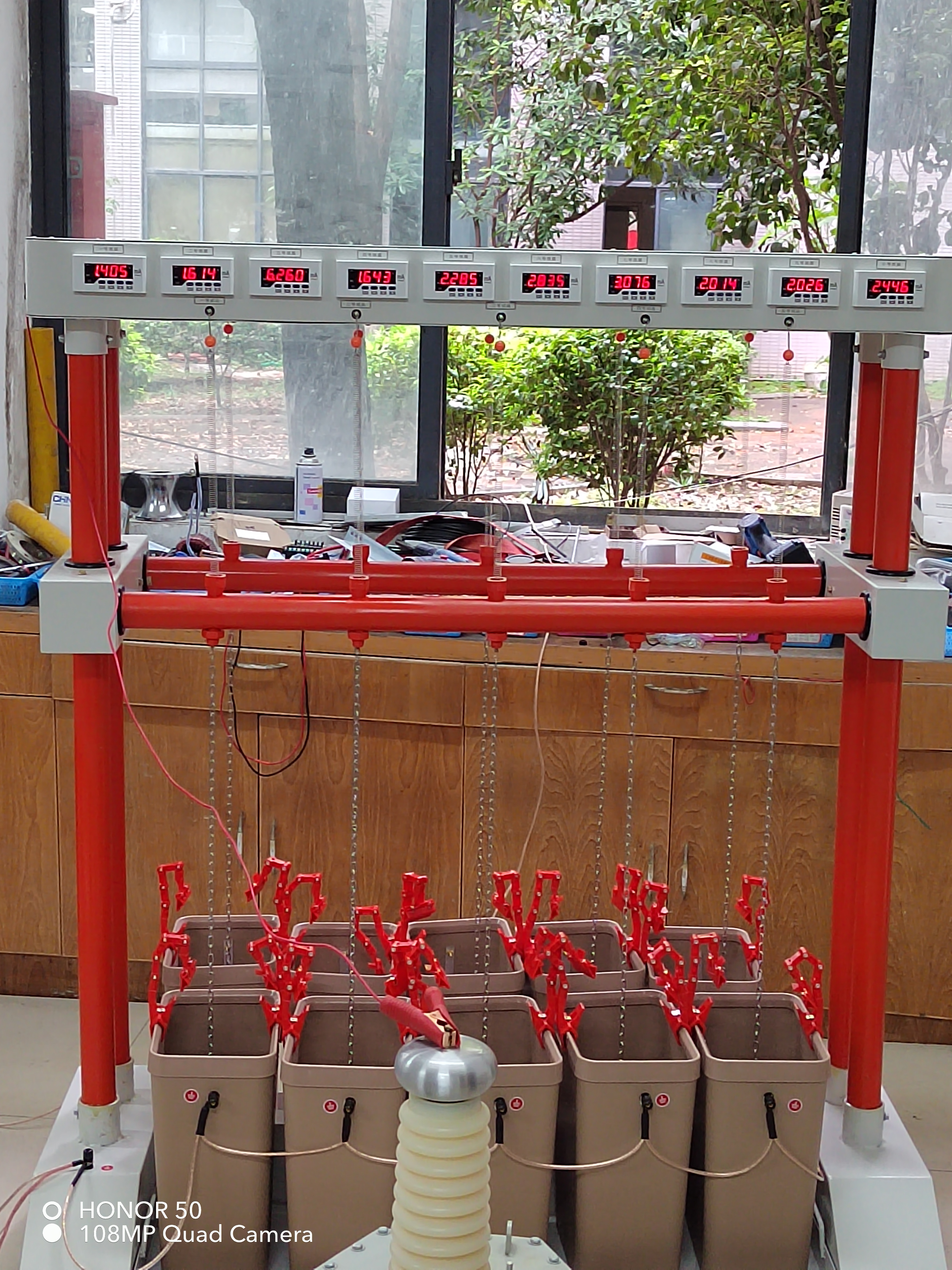

绝缘靴（手套）试验车

组成：移动托架、盛水水槽、电极杆支撑等。

功能：承载绝缘靴（手套）并固定电极，提供测试环境。

绝缘杆试验车

组成：移动托架、电极杆支撑等。

功能：承载绝缘杆并固定电极，支持耐压测试。

YDJ-3/70绝缘靴（手套）试验台

组成：变压器及控制部分。

功能：提供高压电源及控制接口，完成电压调节与保护。

结构说明：

移动托架

盛水槽

绝缘撑杆

电极杆支撑

高压接线端

泄漏测量接线端

四、配套使用方法

1. 安装准备

将绝缘撑杆（3）安装至移动托架（1），插入电极杆支撑（4）两端，并固定电极杆。

绝缘靴（手套）内盛水高度需低于靴口5cm，确保露出水面部分干燥清洁，将高压电极置于靴（手套）内并夹紧。

2. 接线操作

按图1、图2连接水阻一端至试验车高压输入螺母（7），另一端通过35kV高压电缆连接至试验台高压输出端（A）。

将盛水槽（1-6）的泄漏测量接线端与试验台接线端（X1-X6）一一对应连接。

3. 电源与参数设置

检查总电源是否为~220V、50Hz，设定电流继电器与时间继电器动作值。

合上空开，电源指示灯亮，调压器手轮归零位，零位指示灯亮后送电。

4. 启动测试

按下复位按钮熄灭故障指示灯，再按送电按钮启动主接触器，调压器受电，电源指示灯灭、送电指示灯亮，同时触发声光报警。

顺时针旋转调压器手轮，声光报警停止，以每秒<3kV的速度升压至目标值，按下计时按钮并观察试品状态。

5. 过程监控与处理

若泄漏电流超标或试品击穿，电流继电器动作，调压器自动断电，对应指示灯亮起。切断电源后取下不合格品，重新升压测试。

达到规定电压及耐压时间且泄漏电流合格时，声光报警提示产品合格，否则判定不合格。

6. 试验结束

切断电源，拆卸绝缘靴（手套），更换第二批试品重复上述步骤完成测试。

五、注意事项

操作前检查：确保设备接地良好，接线无误，避免电击风险。

试品要求：绝缘靴（手套）内盛水需符合标准，避免污染或导电物质影响测试结果。

安全防护：试验过程中严禁触碰高压部件，操作人员需佩戴绝缘手套及护目镜。

异常处理：设备发出异常声响或异味时，立即断电并联系专业人员检修。

维护保养：定期清洁电极与盛水槽，检查电缆及接线端是否松动或老化。
