通信电缆试验方法导体直流电阻测试

好的，我们来详细解析通信电缆试验方法中的核心项目——导体直流电阻测试。

1. 测试目的

导体直流电阻是通信电缆最基本的电气参数之一，它直接关系到：

• 信号衰减：电阻是构成回路损耗（衰减）的主要部分，尤其在低频或电源供电（如PoE）应用中。

• 线路功率损耗：对于传输电流的线路（如远程供电、PoE），过大的电阻会导致能量浪费和发热。

• 导体材料与工艺质量：反映导体材料的纯度（如无氧铜的纯度）、截面积是否符合标准，以及在生产过程中是否存在拉伸过度、接头不良等问题。

• 回路平衡性：一个线对内的两根导体电阻应尽可能一致，以保证良好的共模抑制和传输性能。

2. 核心测试标准

• 国际： IEC 61156 (数字通信对绞/星绞多芯电缆)

• 中国： GB/T 3048.4 《电线电缆电性能试验方法 第4部分：导体直流电阻试验》

• 行业： YD/T 838、YD/T 1019 等通信行业标准

• 北美： TIA/EIA-568 (通过引用ANSI/ICEA S-90-661等电缆标准)

所有标准的核心原理相同，但对测量值的要求（最大值）根据导体标称截面积和电缆类型有具体规定。

3. 测试原理与方法

基本原理： 在被测导体两端施加一个稳定的直流电流 I，精确测量导体两端的电压降 U，然后根据 欧姆定律 R = U / I 计算出导体的直流电阻。

关键要求：

1. 消除接触电阻影响：使用四端测量法（开尔文电桥法）。

• 电流端（C1, C2）：在外侧，用于向导体注入恒定的直流测试电流。

• 电位端（P1, P2）：在内侧，用于高精度测量这两点之间的电压降。

• 这种接法确保了测量电极与导体接触处的接触电阻不会影响电压的测量精度。

2. 控制测试电流：电流大小需足以产生清晰的电压读数，但又不能过大导致导体发热（温升会改变电阻值）。通常为0.1A至1A。

3. 温度测量与校正：导体电阻与温度密切相关，必须记录测量时的导体实际温度。标准要求将测量结果校正到标准温度20℃下的值，以便于比较。

• 校正公式：R20 = Rt × Kt

• R20：20℃时的电阻（Ω/km）

• Rt：在温度t℃下测量的单位长度电阻值

• Kt：温度校正系数 Kt = 254.5 / (234.5 + t) （对于标准退火铜）
  更通用的公式：R20 = Rt / [1 + α20 * (t - 20)]
α20：导体材料在20℃时的电阻温度系数（铜：0.00393 /℃）

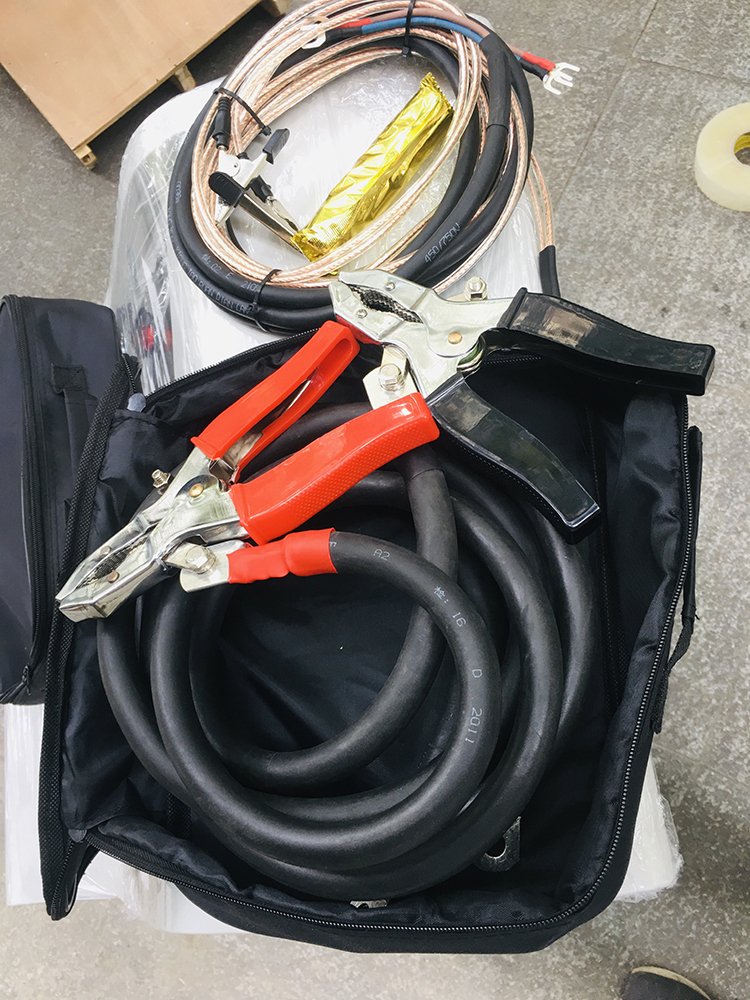

4. 测试设备

• 直流电阻电桥：传统的精密仪器，如惠斯通电桥、开尔文双电桥。

• 数字式低阻测试仪/微欧计：现代常用设备，自动恒流源，高精度电压测量，直接显示电阻值，通常带有温度补偿功能。

• 恒流源 + 高精度数字电压表：组建的测试系统。

• 温控试验室或油槽：用于在严格控制的环境温度下进行测量，或使用标准温度计精确测量导体温度。




5. 测试步骤（概要）

1. 样品制备：

• 从成品电缆上截取至少1米长的有效样品。

• 小心剥去绝缘层，露出导体，确保导体表面清洁、无氧化、无损伤。

2. 预处理：将样品在恒温试验室（如20±1℃） 中放置足够长时间（通常≥16小时），使导体内部温度与环境温度完全平衡。

3. 连接设备：使用四端测量法，将仪器的电流端和电位端夹在导体上规定的位置。对于多芯电缆，需逐对测试。

4. 测量与记录：

• 启动设备，施加标准规定的测试电流。

• 待读数稳定后，记录电阻值 Rt。

• 同时，精确测量并记录环境温度或导体温度 t。

5. 计算与校正：

• 根据样品长度，计算单位长度电阻（Ω/km或Ω/1000ft）。

• 使用校正公式，将所有测量值校正到20℃下的标准值 R20。

6. 判断：将校正后的 R20 与产品标准中规定的导体直流电阻最大值进行比对，判断是否合格。

6. 结果单位与要求

• 单位：通常表示为 Ω/km（国际单位）或 Ω/1000ft（北美体系）。

• 要求示例：

• 对于24 AWG（标称截面积约0.205 mm²）的Cat.5e网线导体，其20℃下的直流电阻最大值通常规定为 ≤ 9.38 Ω/100m（即93.8 Ω/km）。

• 对于更粗的23 AWG导体，要求会更小（如≤ 7.2 Ω/100m）。

7. 注意事项

• 温度是关键：温度测量不准确是导致测试结果不一致或错误的最主要原因。必须确保温度传感器与导体充分接触，并处于热平衡状态。

• 接触良好：测试夹具必须与导体接触良好，防止因接触不良产生额外的电压降。

• 消除热电势：直流测量中，不同金属接触会产生热电势。现代仪器通常采用电流反向法进行两次测量并取平均值，以消除其影响。

• 长度测量精确：用于计算单位长度电阻的样品长度测量必须准确。

总结：导体直流电阻测试是一项看似简单但要求极为精密的试验。它是评估通信电缆导体质量、确保传输性能和能效的第一道也是最重要的电气关口。其严格的温度控制和校正流程，体现了通信电缆测试的科学性和严谨性
