直流高压发生器介绍

一、产品背景与定位

设计依据：中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》

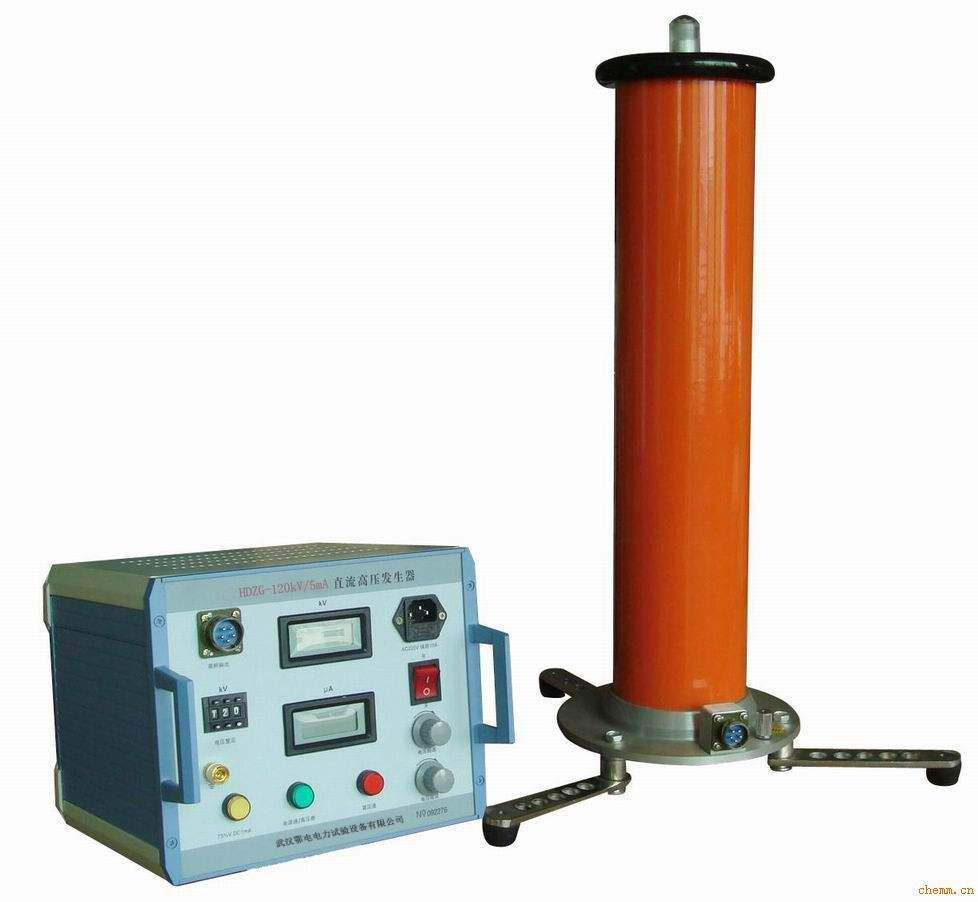

产品定位：第四代便携式直流高压发生器，适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、发电机、变压器、开关等设备进行直流高压试验。

二、技术特点与创新

电路设计：采用中频倍压电路，应用最新的PWM脉宽调制技术和大功率IGBT器件。

电磁兼容性：根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，实现高品质、便携式并能承受电压放电而不损坏。

性能提升：

电压稳定度提高：采用电压大反馈技术。

专门功能设计：为氧化锌避雷器试验设计了0.75UDC-1mA功能。

频率提升：从原20KHz提高到30KHz。

体积与重量优化：仪器和倍压筒的体积和重量比原来改小和减轻三分之一左右，更便于携带。

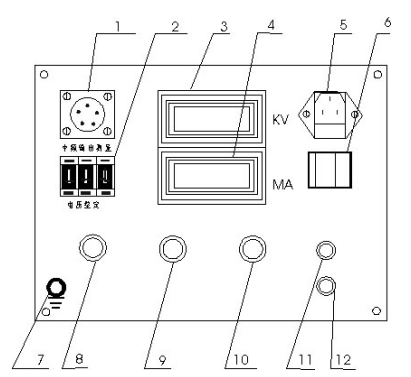

三、面板功能介绍

1.中频及测量电缆快速联接插座：

用途：机箱与倍压部分的联接。

操作：红点对准顺时针转动到位联接，逆时针转动拆线。

2.过压整定拨整开关：

用途：设定过电压保护值。

范围：0.05—1.2倍额定电压，单位为KV。

3.数显电压表：数字显示直流高压输出电压。

4.数显电流表：数字显示直流高压输出电流。

5.电源输入插座：

联接：随机配置的电源线与电源输入插座相联（交流220V±10%，插座内自带保险管）。

6.电源开关：

操作：朝上边按下接通电源，绿灯亮；反之为关断。

7.接地端子：

联接：与倍压筒接地端子及试品接地联接为一点后再与接地网相连（双节倍压筒专用）。

电压换档（分节）开关：拨向1显示单节倍压筒电压，拨向2显示双节倍压筒电压。

8.黄色带灯按钮：

功能：红灯亮时有效，按下后黄灯亮，输出高压降至原来的0.75倍，并保持此状态，专门为氧化锌避雷器快速测量0.75UDC-1mA用。

操作：按下绿色按钮红灯、黄灯均灭，高压切断并退出0.75倍状态。

9.绿色带灯按钮：

指示：绿灯亮表示电源已接通及高压断开。

操作：在红灯亮状态下按下，红灯灭绿灯亮，高压回路切断。

10.红色带灯按钮：

功能：高压接通按钮、高压指示灯。

操作：在绿灯亮的状态下，按下红按钮后，红灯亮绿灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。

保护：如按下红色按钮红灯亮绿灯仍亮，但松开按钮红灯灭绿灯亮，表示机内保护电路已工作，此时必须关机检查。

11.12.电压调节电位器：

操作：粗调、细调两只多卷电位器顺时针旋转为升压，反之为降压。

保护：具备控制电子零位保护功能，升压前必须先回零。

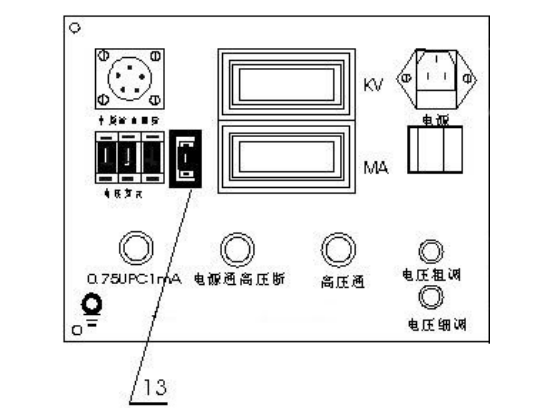

13.（双节倍压筒子专用）电压满度换档（分节）开关：

功能：拨向1时，倍压筒为单节，电压表显示单节倍压筒电压；拨向2时，倍压筒为双节，电压表显示双倍压筒电压。
