全自动绝缘靴(手套)耐压试验装置说明书

一、概述

全自动绝缘靴(手套)耐压试验装置是专为绝缘靴（手套）批量试验设计的专业设备，同时具备对绝缘杆、绝缘螺丝刀、绝缘垫等安全工器具进行测试的功能。本产品依据绝缘靴（手套）的试验要求，广泛采纳广大用户意见精心设计生产。有效解决了过去试验不规范的问题，显著提高工作效率，为工作安全提供有力保障，是绝缘靴（手套）试验的理想之选。

该装置采用先进的微电子处理技术与无线电通信技术，实现高压采样与低压操作的完全隔离，全方位保障试验人员的安全。控制箱具备手动和自动两种操作模式，配备大尺寸 LED 彩屏全触控菜单界面，全中文显示，操作简单易懂。所有使用过程均可提前设置，测试项目设定后自动运行，无需人工干预。试验结果采用无纸化 U 盘保存方式，方便用户编写试验报告，且数据可长久保存。此外，本试验装置还可选装高压电极独立可控功能，当某一路试品击穿时，电极自动脱落，不影响其他试品试验，有效提高试验效率（选装需在订货时备注说明）。

二、工作原理

接入 0 - 220V 电源后，依据电磁感应原理，变压器产生 0 - 50kV 工频高压并输送至各电极，使绝缘靴（手套）获得规定的试验电压。采集试品的泄漏电流后，通过无线电发射至控制箱进行显示和控制，试验人员根据绝缘靴（手套）试验规程读取、记录测试参数。

三、结构设计

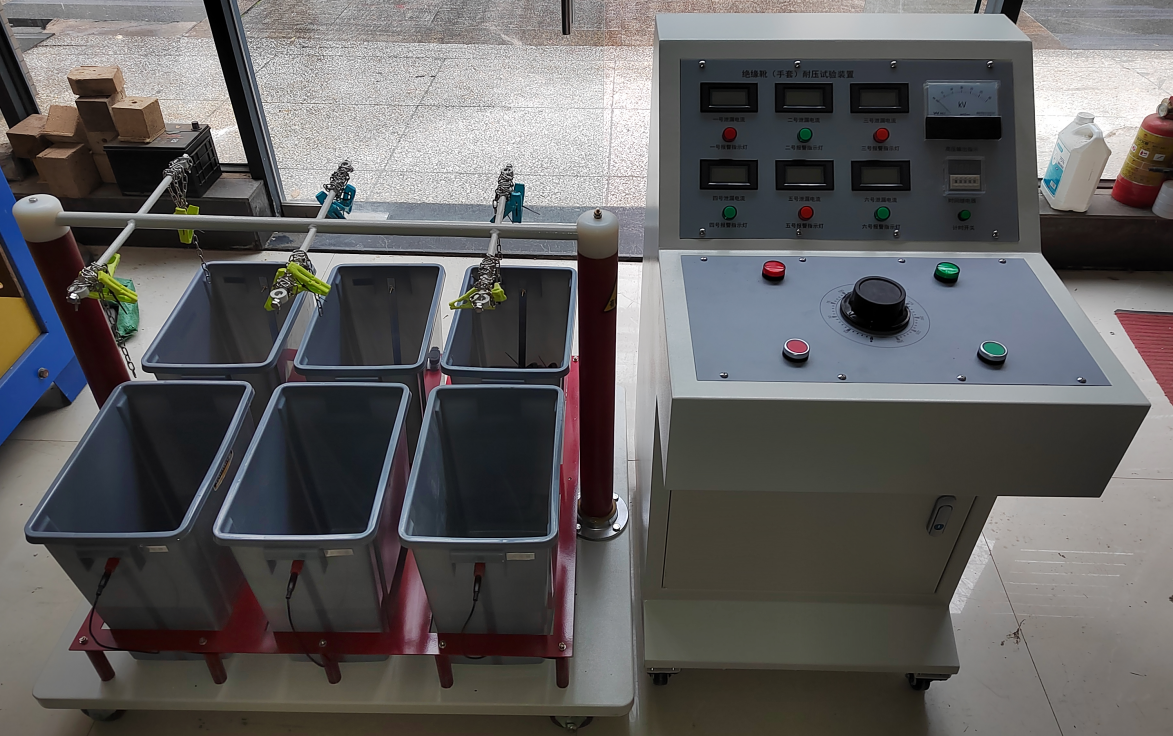

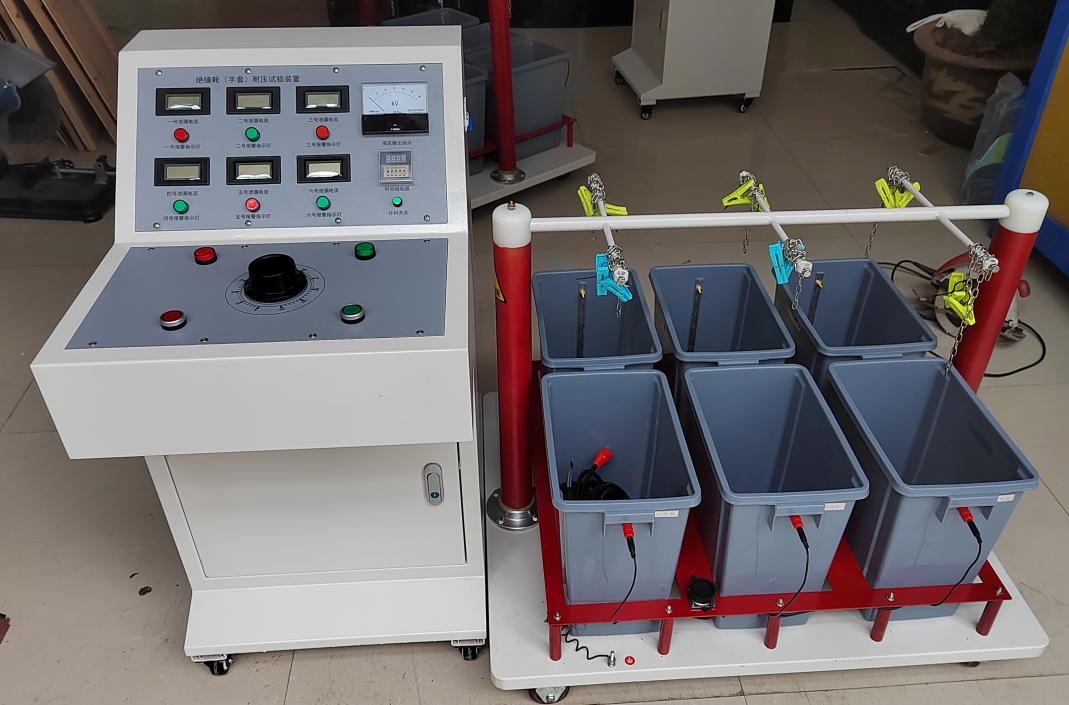

本产品由两部分组成：

绝缘靴（手套）试验车：包含移动托架、盛水水槽、电极杆支撑等部件。

绝缘靴（手套）控制箱：用于控制试验流程、显示试验数据等。

四、操作说明

（一）菜单操作

本设备采用全触控菜单操作方式，直接用手指在 LED 屏幕上点触相应菜单，即可执行操作，如同操作智能手机般便捷。

（二）参数设置

在设备主界面，点触【参数设置】菜单，进入参数设置界面。

需要修改参数时，点击参数编辑框，弹出虚拟数字键盘，输入新参数。

参数修改完成后，点击【确定】保存设置，点击【取消】放弃修改并返回主界面。

（三）自动操作

在设备主界面，点触【试品 x4】【试品 x6】【试品 x8】菜单，进入试验界面。

采用一键启动方式，点触【启动试验】，设备自动完成合闸、升压、耐压、计时、回零等操作，并具备自动稳压功能（电网电压波动时，自动调节高压，稳定在设定范围内±0.2kV）。

试验过程中，若要终止试验，点触【停机】，系统自动分闸、回零。

自动升压过程中，若要中断升压，按面板上的【暂停】按钮，中断升压过程；继续升压时，再按一下【暂停】按钮，恢复升压控制。

（四）手动操作

在设备主界面，点触【试品 x4】【试品 x6】【试品 x8】菜单，进入试验界面。

采用面板按钮操作方式，操作流程为：合闸 -> 升压 -> 耐压[计时] -> [计时完成]系统自动回零。

手动操作试验过程中，若按分闸按钮，系统也会自动回零。

手动操作合闸后，自动试验将无法启动。

（五）保存数据

手自动试验结束后，系统自动记录试验数据。

当系统电压回零后，试验界面中的【保存】按钮菜单上出现“绿色小圆点”，表示可以保存数据。

插入 U 盘，点触【保存】，系统将数据导入 U 盘。

保存数据成功后，“绿色小圆点”消失；若“绿色小圆点”不消失，表示保存失败，需拔下 U 盘，重新尝试。

五、使用说明

注水准备：向水槽注水至水槽整个三分之二处，同时给被试品注水，确保绝缘靴（手套）内外盛水高度相同，且有 90mm 露出水面，保证露出水面部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并夹好。

接地连接：将绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连，且与试验车上接地端在同一个接点位置接地网。

电源检查与连接：检查总电源是否与输入电源一致（0 - 220V 50Hz），用控制箱配备的多芯电缆将操作箱与试验台连接。

启动试验观察：启动试验后，注意显示屏提示，高压电压栏应显示高压电压（kV），同时显示 8 路的泄漏电流值（mA）。

升压过程监控：在升压过程中，密切注视电压值和电流值。当电压升至设定电压值时，升压停止，自动开始计时，到时间后自动降压。

泄漏电流监测：留意泄漏电流值，若绝缘靴（手套）绝缘性能下降，泄漏电流会有所指示（若超过设定值，试验界面上对应显示位置的“绿色小点”变为“红色小点”）。试验过程中若任何一路电流指示超出被试品规定范围，系统自动切断高压电源（若选配自由脱落电极，系统不切断高压，其他试品可继续试验），关掉电源开关找出原因后再进行试验。

异常情况处理：在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流情况，对应数据将报警显示并保持。

试验后操作：每次做完试验后，必须关闭电源开关，再次打开电源开关即可进行下一次试验。
