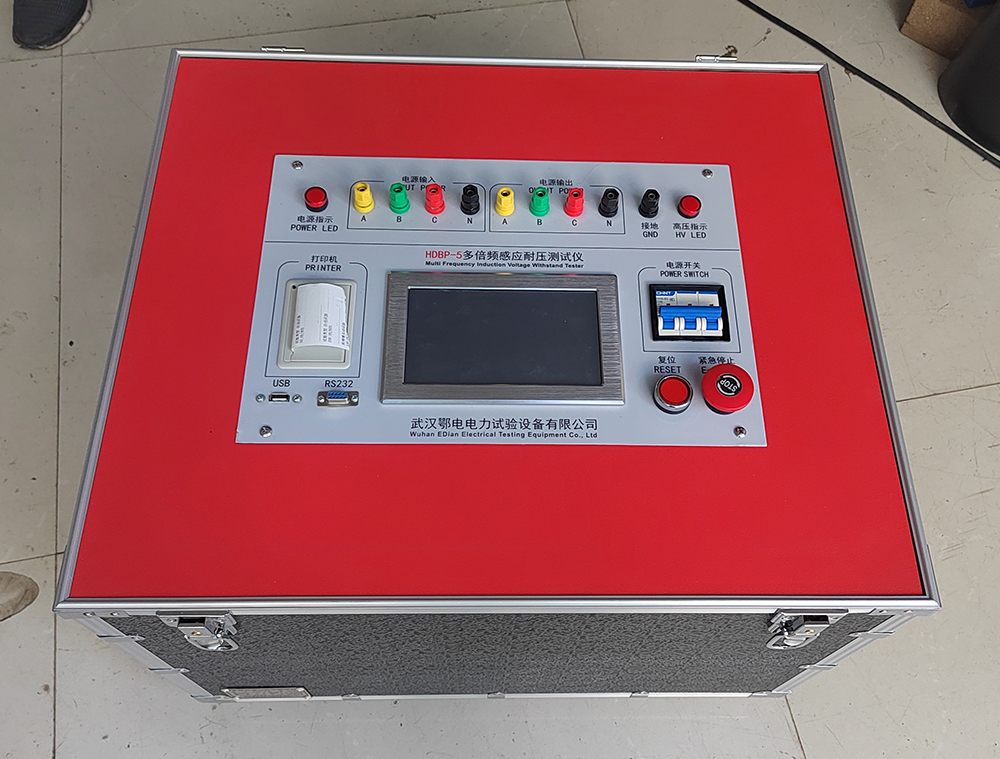

电子式多倍频发生器介绍

一、产品概述

电子式多倍频发生器，又称多倍频发生器、多倍频电压发生器及多倍频电源发生器，是依照 DL/T 848.4—2004 标准研发制造，专为变压器和互感器的感应耐压试验设计。经过大量用户使用验证，其操作简单、性能可靠，能很好地满足相关试验需求。

二、适用标准

DL/T848.4 - 2004，GB311.1 - 2012

三、核心技术

电力电子技术：采用该技术实现多倍频发生器的各项功能，是产品运行的基础支撑。

数字控制技术：全部采用数字控制，确保参数预置、保护设置、频率选择、电压调节控制等功能的精准实现。

变频调节器：作为内部核心部分，为设备提供灵活的频率调节能力。

四、功能特点

智能控制与显示

内置计算机，配备 8 寸彩色液晶显示，数据存储量可达 3200 组，方便用户查看和记录试验数据。

采用触摸式操作方式，配备热敏打印机，可进行汉字打印，操作便捷直观。

频率与电压调节

可预置 50Hz、100Hz、150Hz、200Hz 的试验频率（可选），满足不同试验需求。

触摸方式调节电压，步长可实时调节，有 1V、2V、5V、10V 可选，能实现多倍频试验电压输出。

波形与负载优化

外置 LC 滤波回路，保证波形畸变率在指标范围内，确保试验电压的稳定性。

外置带抽头的补偿电感，可补偿被试设备的电容电流，提高装置的带负载能力。

便携性与功率扩展

体积小、重量轻，便于携带，方便在不同试验场地使用。

便于大功率化，可满足不同规模试验的需求。

多倍频输出：不只是产生三倍频，还能产生 1、2、3、4 倍频的试验电压输出，满足多样化的试验场景。

操作与接线简便：操作和接线简单，对现场试验电源容量的要求大幅降低，节省试验成本和准备时间。

五、应用场景

互感器感应耐压试验：专门针对互感器进行感应耐压试验，确保互感器在正常运行和异常情况下的绝缘性能。

变压器绝缘试验

变压器绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验：倍频耐压是变压器绝缘试验中的重要项目，纵绝缘试验需要通过倍频电源装置，施加试验倍频电压进行耐压试验，以检验变压器绕组的绝缘强度和可靠性。
