电缆超低频介损试验仪器结构功能及操作说明

以下是对电缆超低频介损试验仪器结构功能及操作说明的详细梳理与补充说明，旨在提升操作规范性与试验准确性：

一、仪器结构功能详解

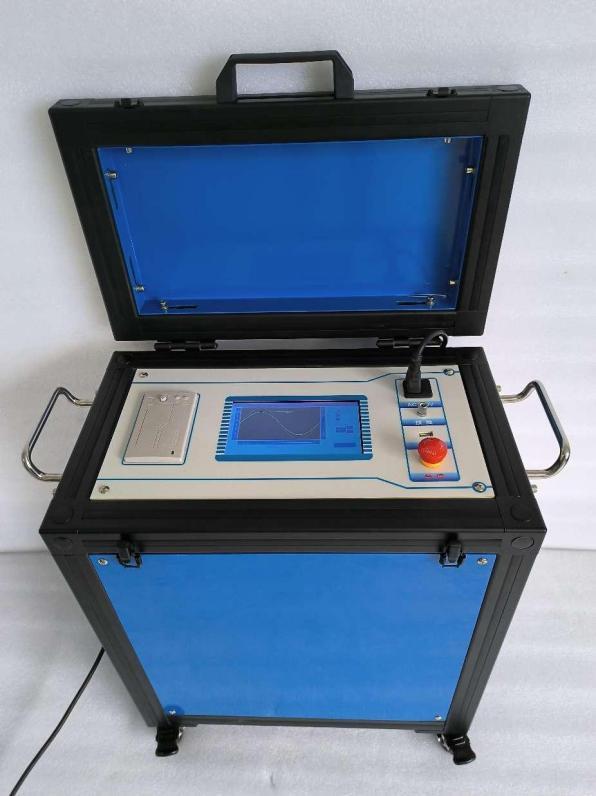

1. 一体化控制器布局与核心功能

接地端子

功能：确保试验安全，需用截面积≥4mm²的多股铜线可靠连接至接地网，接地电阻≤0.5Ω。

注意：接地不良可能导致仪器外壳带电或数据漂移，试验前需用接地电阻测试仪验证。

电源模块

AC220V输入插座：内置5A慢熔保险管，更换时需匹配额定电流（如熔断需检查是否因短路或过载）。

电源开关：带LED指示灯，开机后需观察指示灯是否亮起，若未亮需检查电源线及插座。

人机交互界面

电容触摸显示屏：

显示内容：实时波形（正弦波）、试验参数（电压/电流峰值、频率、时间）、状态提示（如“正在升压”）。

操作方式：支持多点触控，如滑动切换参数界面、双击放大波形。

打印机：热敏打印，需定期更换打印纸（宽度58mm），避免高温环境导致字迹模糊。

紧急停止按钮（STOP）

功能：红色蘑菇头设计，按下后立即切断高压输出并启动自动放电，需定期测试功能有效性。

应用场景：试品击穿、设备异常发热或操作人员触电风险时使用。

2. 内部核心模块

高压发生器：采用IGBT逆变技术，输出频率可调（0.02Hz/0.05Hz/0.1Hz），电压峰值精度±1%FS。

信号采集单元：

电压测量：分压比1:1000的高压电阻分压器，带宽≥1kHz。

电流测量：穿心式电流互感器，量程0-100mA，分辨率0.01mA。

保护电路：

过压保护：硬件比较器+软件双重判断，响应时间≤10μs。

过流保护：基于罗氏线圈的瞬态电流监测，避免试品击穿时损坏设备。

自动放电回路：放电电阻≤10kΩ，放电时间≤5秒（从额定电压降至50V以下）。

二、操作程序深化说明

1. 开机前检查

线路连接：

高压输出线：采用硅橡胶绝缘电缆，长度≤5m，避免与接地线平行敷设。

试品连接：电缆终端头需用专用夹具固定，确保接触电阻≤0.1Ω。

环境要求：

温度：5-40℃，湿度≤80%RH（无凝露）。

空间：高压区与操作区距离≥2m，设置警示标识。

2. 参数设置要点

频率选择：

0.1Hz：适用于短电缆（≤1km）或快速筛查。

0.02Hz：长电缆（＞1km）或高精度测量，但试验时间延长。

保护值设定：

限压值：通常设为1.1倍额定电压（如10kV电缆设为11kV）。

限流值：根据试品电容计算（I=2πfCU，如0.1Hz下1μF试品电流≈0.628mA），建议设为1.5倍计算值。

3. 自动升压流程解析

自检阶段：

检测负载电容：若显示“未接负载”，需检查高压输出线是否断路或试品未连接。

负载容值范围：0.01μF-10μF，超出范围需调整试品或联系厂家。

升压阶段：

升压速率：≤0.5kV/s，避免电压突变导致试品损伤。

状态监控：观察显示屏电压/电流波形是否畸变（如尖峰、毛刺）。

等幅输出阶段：

稳定时间：≥5个周期（如0.1Hz下需≥50秒）后再记录数据。

数据记录：手动保存关键数据（如介损值、电容值），避免自动覆盖。

4. 停机与放电

正常停机：

定时停机：试验时间到后自动放电，需等待“正在放电”提示消失后再拆线。

手动停机：点击“停机”键后，仪器执行软停机（电压缓慢降至零）。

非正常停机：

过压/过流保护：触发后需排查原因（如试品击穿、接线松动）后再重启。

紧急停机：按下STOP键后，需用万用表验证试品电压是否降至安全值（≤50V）。

5. 数据管理与打印

历史数据查看：

数据存储：按时间顺序覆盖，最新数据在列表顶部。

数据导出：支持U盘拷贝（格式为CSV），可用Excel分析趋势。

打印设置：

打印内容：可选“当前数据”或“历史数据”，支持添加试验编号、操作人等信息。

打印故障处理：若打印模糊，需清洁打印头或更换热敏纸。

三、常见问题与解决方案

开机无显示

检查电源线是否插紧、保险管是否熔断（更换前需断电）。

若保险管正常，可能是内部电源板故障，需返厂维修。

升压过程中电压波动

原因：负载电容过大或电源电压不稳定。

解决：降低试验频率或改用稳压电源。

介损值偏大

原因：试品受潮、表面污秽或接线接触不良。

解决：对电缆进行干燥处理、清洁终端头、重新紧固接线。

打印机卡纸

原因：打印纸安装不当或打印头过热。

解决：重新安装打印纸，暂停打印待冷却后继续。

四、安全注意事项

高压警示：试验区域需设置“高压危险”标识，非操作人员禁止入内。

个人防护：操作人员需穿戴绝缘手套、绝缘鞋，站在绝缘垫上。

设备接地：试验前需用接地电阻测试仪验证接地电阻≤0.5Ω。

残余电荷：停机后需用放电棒对试品充分放电（≥3次），避免触电。

应急处理：配备灭火器（干粉型），试验室需安装烟雾报警器。

通过规范操作与定期维护，可确保电缆超低频介损试验的准确性与安全性，为电缆绝缘状态评估提供可靠依据。
