移相器的作用

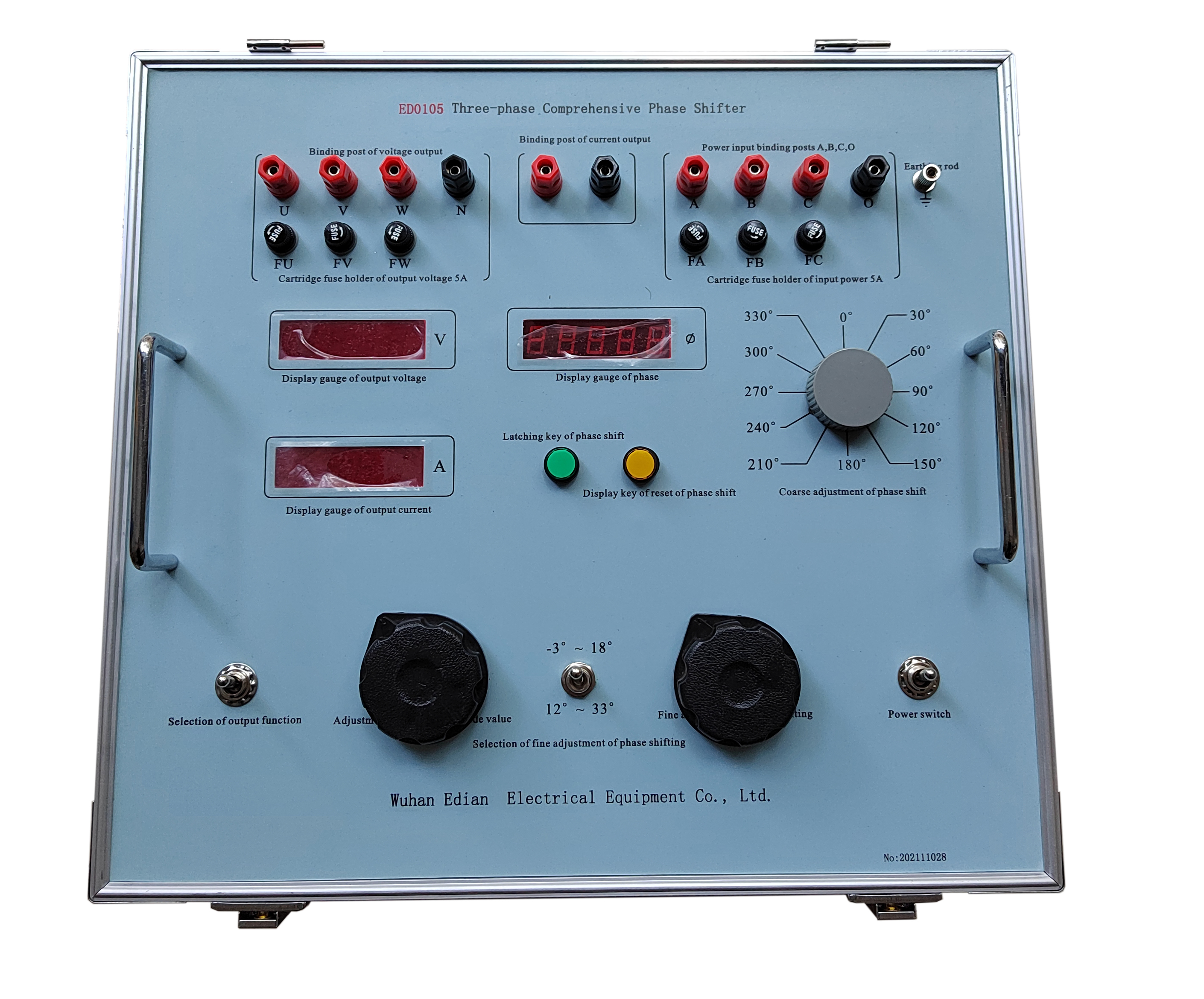

综合移相器是一种将变压器移相技术与数字测量技术结合的电工仪器，主要用途包括单相及三相交流仪表的测试校验、电度表检定、电力系统相位调节与控制，其核心功能是通过高精度相位调节满足电力、通信、工业控制等领域对信号相位控制的严苛需求。以下从技术原理、核心功能、应用场景三个维度展开分析：

一、技术原理：变压器移相与数字测量的融合

综合移相器以移相变压器为核心，通过改变变压器绕组的连接方式或磁路结构，实现输入信号相位的精确调整。例如，采用三相三芯柱变压器与Y0接线方式，每相设置多个等边绕组，通过交叉连线形成多档位调节结构（如每档30°），结合数字式相位显示仪和电压电流数显表，实现相位角的实时监测与精准控制。这种设计既保留了变压器移相的稳定性，又通过数字技术提升了调节精度（可达0.5级）和读数直观性。

二、核心功能：高精度、多场景的相位调节能力

全范围相位调节

支持0°~360°任意角度的超前或滞后移相，满足单相及三相系统的相位调整需求。例如，在三相系统中，可通过同步调节实现UN-AO、VN-BO、WN-CO的同步移相，确保三相平衡。

电压电流可调输出

输出电压范围覆盖三相四线3×(0~380)/(0~220)V，输出电流可调至AC 0~20A，最大输出容量达1200VA，适应不同负载条件下的测试需求。

低失真与高稳定性

输出波形失真度≤输入波形失真度，确保信号质量；电压波动粗调≤1.5%、细调≤2.0%，保障调节过程的平滑性。

操作便捷性与安全性

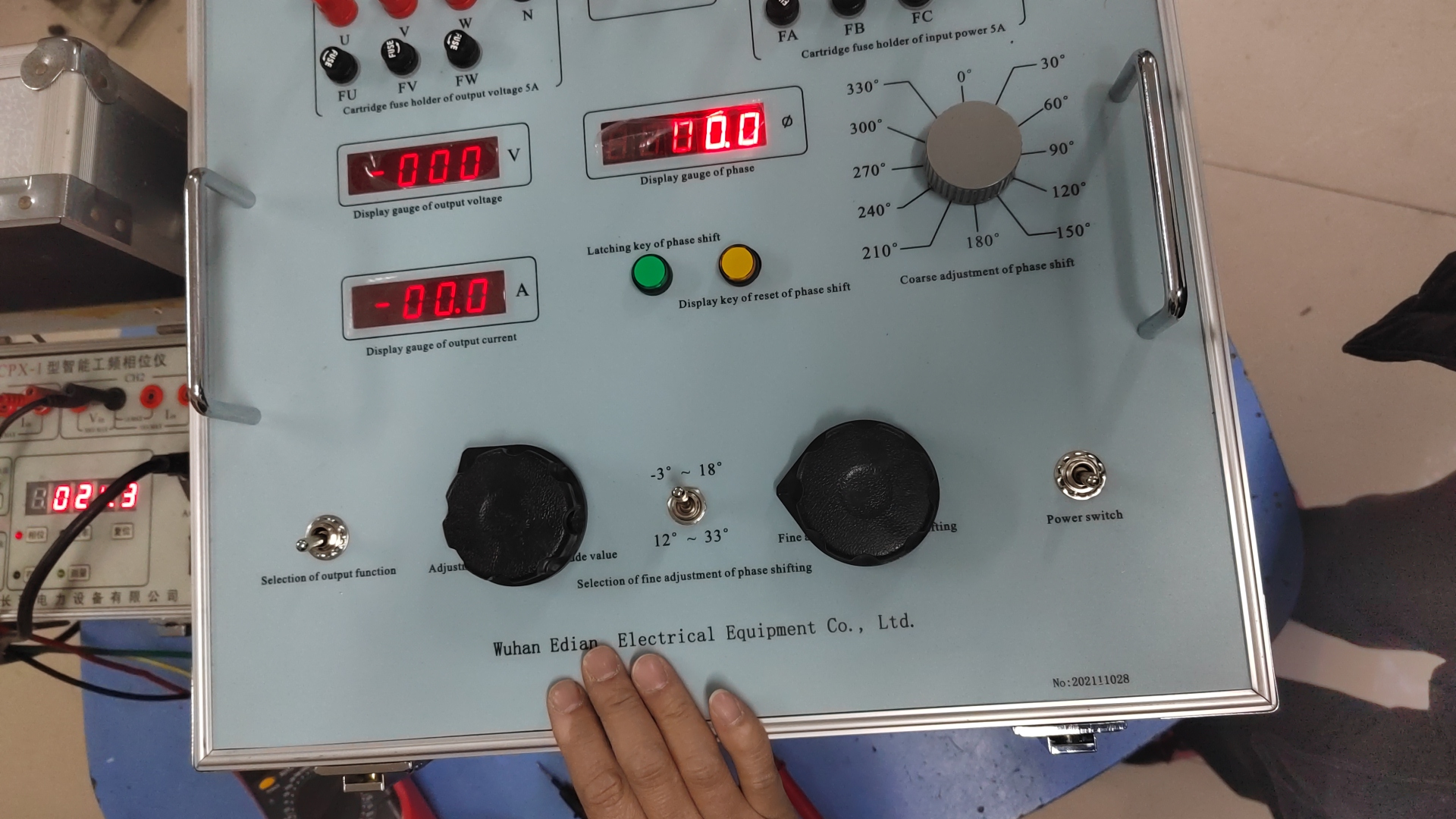

采用粗/细调旋钮配合三位半数字显示，实现每档30°范围内的连续微调；配备清零、锁存功能，便于角度锁定与重复测试；零线隔离设计（输出零线N与输入零线O分离）和3A保险丝保护，避免短路风险。

三、应用场景：电力、通信与工业控制的核心工具

交流仪表测试校验

用于单相及三相交流功率表、相位表的精度校验。例如，通过模拟不同相位角的输入信号，验证仪表的测量误差是否在允许范围内，确保电力计量的准确性。

电度表检定装置

在电度表检定中，综合移相器可模拟实际用电场景中的相位变化，测试电度表对相位偏差的响应能力，保障电能计量的可靠性。

电力系统相位调节与控制

在电力系统中，通过调节相位角实现潮流控制、电压稳定等功能。例如，在灵活交流输电系统（FACTS）中，静止移相器（SPS）利用电力电子技术实现无机械操作的相位调节，提高系统暂态稳定性。

通信与信号处理领域

虽然综合移相器主要面向电力应用，但其相位调节原理可扩展至通信系统（如相位调制、波束成形）和雷达系统（目标定位与跟踪），通过控制信号相位实现信号合成与方向控制。

四、技术优势：传统与现代的结合

综合移相器通过变压器移相技术保证了基础稳定性，同时融入数字测量技术（如数字显示、微调控制）显著提升了调节精度和操作便捷性。其全范围相位调节、低失真输出、多场景适应性等特性，使其成为电力测试、仪表校验和系统控制领域不可或缺的工具。
