剩余电流保护测试仪详细说明

一、产品概述

剩余电流保护器测试仪（简称测试仪）是专为验证AC型交流脱扣器动作特性设计的专用设备，符合国家标准《剩余电流动作保护器》（GB6829—95）第8.3条及GB16917.1—1997第9.9条要求。该仪器可精准测试电子式2P、电磁式1P+N、2P、3P、3P+N、4P等断路器的剩余电流动作值及动作时间，适用于额定剩余动作电流≤500mA的各类保护器，是生产厂家、检测机构及用户单位校验、验收的必备工具。

二、核心功能与特点

多档位电流调节

可调电流：2~20mA、20~100mA两档，支持连续调节及微调，满足小范围精细调整需求。

固定电流：提供150mA、200mA、250mA、375mA、500mA五档固定值，快速切换测试场景。

宽范围电压输出

试验电压通过波段开关选择50V、82V、220V、380V、500V五档，每档电压连续可调，适配不同测试需求。

数字化测量与显示

三位半数码管显示：剩余电流与动作时间测量结果数字化呈现，动作后数值保持，便于读数记录。

高分辨率：电流分辨率0.01mA，时间分辨率1ms，确保数据精准。

安全保护机制

短路保护：内置1A短路保护开关，防止设备损坏。

极性选择：通过电流极性开关（L/N）灵活切换输出路径，避免接线错误。

便捷操作设计

功能选择开关：集成“电流”“设定”“时间”三档，一键切换测量模式。

清零功能：测量前清零显示，消除误差干扰。

三、技术参数

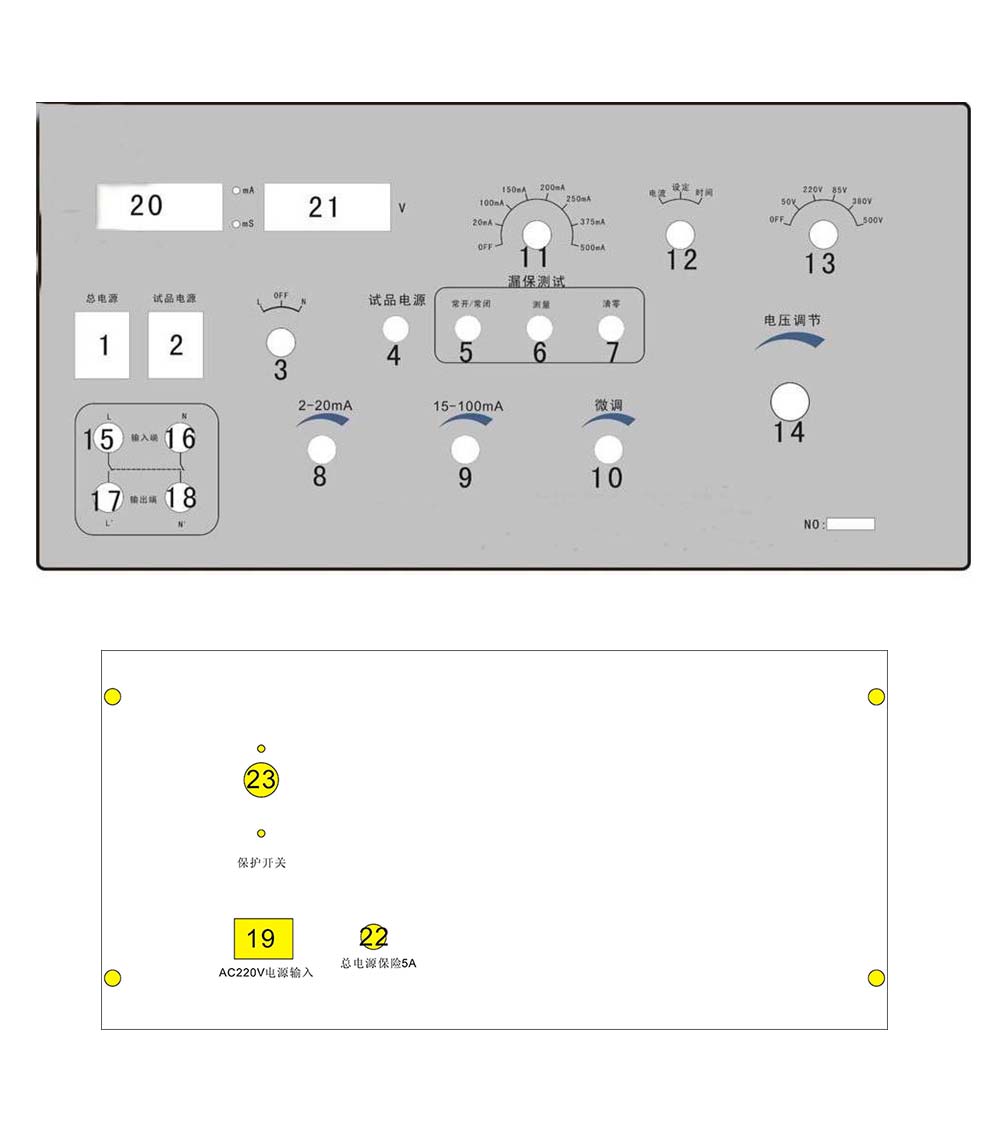

四、前面板功能说明

总电源开关（{1}）：控制仪器整体供电。

输出电源开关（{2}）：向上接通，试品电源指示灯（{4}）亮，{15}/{16}接线孔输出电压。

电流极性开关（{3}）：选择“L”时电流输出至{15}/{17}；选择“N”时输出至{16}/{18}。

试品电源指示灯（{4}）：指示输出电源状态。

常开/常闭按钮（{5}）：测量分断时间时压下，直接合上试品。

测量按钮（{6}）：按下后接通剩余电流，显示分断时间。

清零键（{7}）：测量前清零显示读数。
8-10. 电流调节旋钮（{8}/{9}/{10}）：配合选择开关（{11}）调节电流值。

剩余电流选择开关（{11}）：切换20mA、100mA、150mA等七档。

测量功能选择开关（{12}）：切换“电流”“设定”“时间”模式。

电压转换开关（{13}）：选择50V、220V等五档电压。

电压调节钮（{14}）：连续调节当前档位电压。
15-18. 接线孔（{15}-{18}）：连接试品电源输入/输出端（L/N相）。

电源输入（{19}）：AC220V供电接口。

读数显示屏（{20}）：显示剩余电流及动作时间。

试品电压显示屏（{21}）：显示当前输出电压。

总电源保险（{22}）：5A保险丝。

短路保护开关（{23}）：1A短路保护。

五、使用方法

1. 验证保护器动作特性

步骤1：接通总电源开关（{1}），仪器通电。

步骤2：根据测试需求选择电流档位（{11}）及电压档位（{13}），调节至目标值。

步骤3：按接线图连接试品（{15}-{18}），选择电流极性（{3}）。

步骤4：合上输出电源开关（{2}），缓慢调节电流旋钮（{8}/{9}）直至试品断开，记录电流动作值。

2. 测量保护器动作时间

步骤1：将功能开关（{12}）置于“设定”，调节电流至预定值，切换至“时间”模式。

步骤2：按清零键（{7}），合上试品并按下测量键（{6}），读取分断时间。

六、应用场景

生产校验：厂家出厂前检测保护器性能。

定期检测：电力部门对在用设备进行安全验收。

研发测试：研发阶段验证新产品动作特性。

七、优势总结

精准可靠：符合国标要求，测量精度高，数据稳定。

操作便捷：多功能集成设计，一键切换测量模式。

安全防护：双重保护机制（短路+极性选择），降低操作风险。

适用性强：覆盖多类型断路器及剩余电流范围，满足多样化需求。
