地埋电缆故障测试仪详细介绍

一、仪器概述

地埋电缆故障测试仪，又称电力埋线电缆故障测试仪，是专门用于检测地埋电缆故障的便携数字式测试设备。它能够综合分析检测电缆中的开路、短路、闪络放电故障、高阻泄漏故障、高阻闪络故障以及高低阻性的接地触不良等故障，并准确查找、定位故障点。该仪器是电力工程、电网及供电系统有线通信电缆和电力输电缆线路维护的重要测试工具。

二、仪器功能

功能齐全：

采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障。

尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

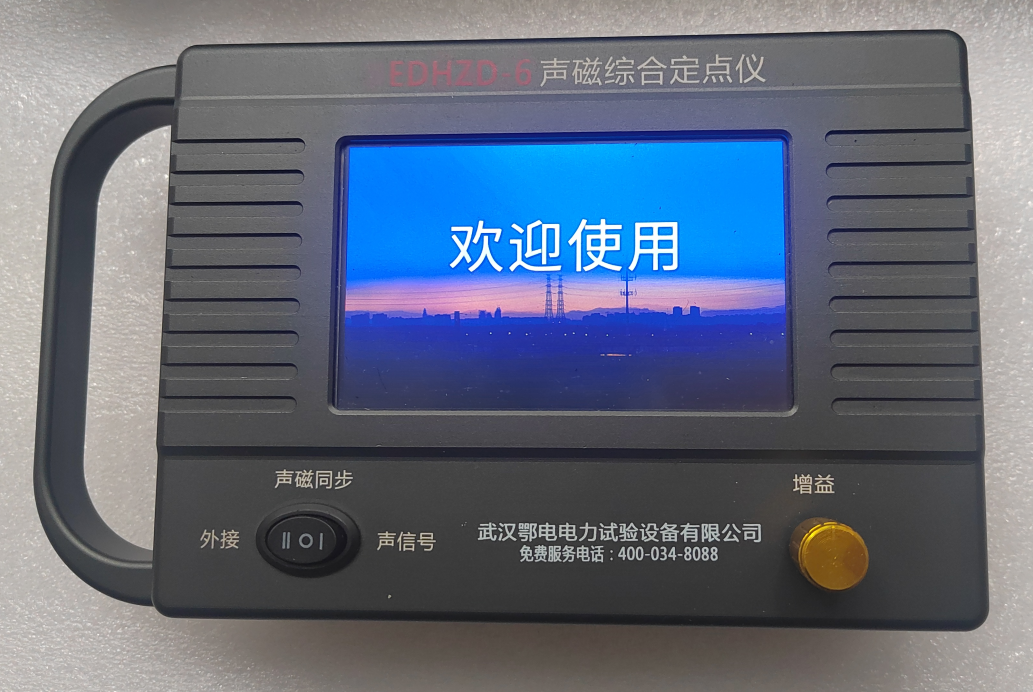

配备声测法定点仪，可准确测定故障点的精确位置。

测试精度高：

采用高速数据采样技术，A/D采样速度为100MHz。

读取分辨率为1m，探测盲区为1m，确保测试结果的准确性。

智能化程度高：

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

波形及参数存储：

采用非易失性器件，关机后波形、数据不易失，方便后续分析。

双踪显示功能：

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

波形扩展比例功能：

改变波形比例，可扩展波形进行精确测试，提高测试灵活性。

光标定位功能：

可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

传播速度修改功能：

根据不同的被测电缆随时修改传播速度，确保测试结果的准确性。

便携式设计：

小体积便携式外形，内装可充电的电池供电，方便携带和使用。

三、仪器参数

最远测试电缆距离：15Km（明线可达100千米）

探测盲区：1m

读数分辨率：1m

功耗：5VA

使用条件：

环境温度：0℃～＋40℃

体积：275×220×160mm³

重量：1.8kg

四、仪器别名

地埋电缆故障测试仪有多种别名，包括但不限于：

电缆故障综合测试仪

电缆故障定点仪

电缆故障路径仪

电缆故障寻径仪

电缆故障寻踪仪

便携式电缆故障定位系统

电缆故障闪测仪

五、应用场景

地埋电缆故障测试仪广泛应用于电力工程、电网及供电系统有线通信电缆和电力输电缆线路的维护中。它能够帮助维护人员快速、准确地定位电缆故障点，从而及时修复故障，保障电力和通信的畅通无阻。

六、注意事项

在使用地埋电缆故障测试仪时，请严格按照产品使用说明书或合同中的技术参数进行操作。

如发现技术参数信息不准确，请及时联系厂家或服务热线进行纠错。

仪器参数及外观可能因产品升级或改进而有所变动，恕不另行通知。
