淋雨试验装置技术总结

一、技术指标与国家标准

该淋雨试验装置严格符合 GB 4208-2008（IP防护等级）标准，可模拟自然降雨环境，验证产品（如电器、电子设备、汽车零部件等）的防水性能，支持 IP5/IP6 等级测试。

二、核心组件与参数

1. 储水试验箱

尺寸：内箱直径 600mm × 高度 1000mm，箱体材料为 304不锈钢（厚度2mm），耐腐蚀性强。

水位控制：

透明软管 + 不锈钢标尺（1.5m）实时观察水位。

不锈钢浮球 + 溢水孔自动维持水位稳定，避免溢出。

2. 通用转盘系统

转盘参数：

直径 500mm，高度 双层可调（螺杆原理），适应不同尺寸样品。

转速 1-3转/分钟可调，角度 可倾斜15°，支持多角度测试。

材料：304不锈钢激光切割，配绑带固定样品，防止滑动。

移动性：四个万向脚轮（带刹车），便于灵活定位。

动力系统：东元电机 + 减速系统 + 变频器，运行平稳，噪音低。

带电测试：可选配防水插座（需预先注明），支持设备在通电状态下测试。

3. 喷淋系统

喷头配置：

正面安装 2个喷头：1个 IP5（喷孔内径 6.3mm）、1个 IP6（喷孔内径 12.5mm）。

喷头手柄挂于箱体壁，便于快速更换。

喷管与压力：

固定式喷管支架（面积 800×800mm），两条六分软管连接喷头。

喷水压力 100~150kPa（通过流量调节），流量控制精准。

流量控制：

IP5等级：12.5±1 L/min。

IP6等级：100±5 L/min。

采用 变频器 + 流量计闭环反馈系统，确保流量稳定。

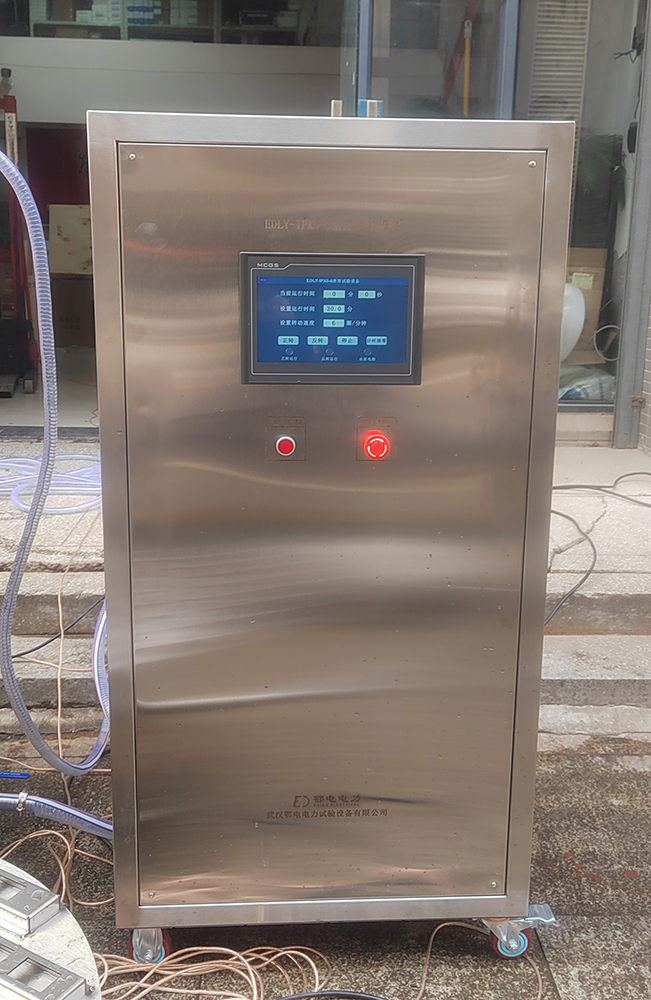

4. 控制系统

核心硬件：

触屏（MGCE 7寸真彩） + PLC（信捷） + 步进闭环控制，操作直观。

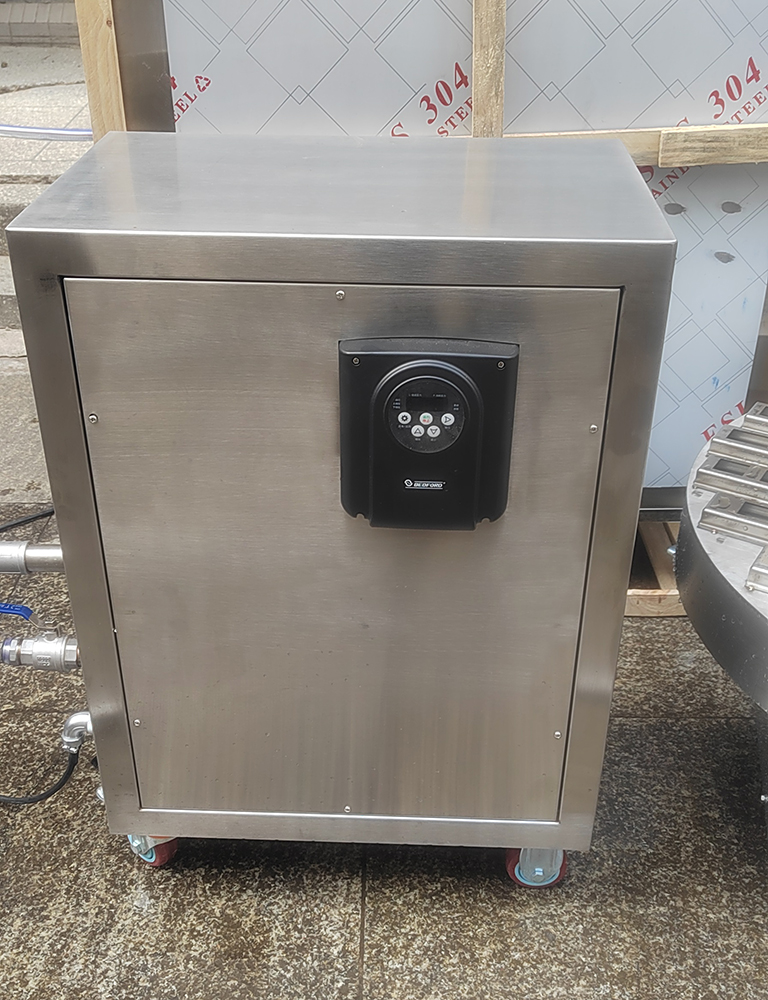

变频器调速水泵，流量计实时反馈，数据精准。

控制功能：

可调参数：滴水盘高度、摆管角度、喷水流量、转盘转速、测试时间（1-9999min）。

自动排水与吹干功能，提升测试效率。

保护装置：

漏电保护、缺水保护、过载保护、安全距离保护，确保操作安全。

三、结构材质与配件

喷水软管：10米，满足长距离测试需求。

水箱：304不锈钢材质，5张拼接，容量充足。

不锈钢方通：20条，增强结构稳定性。

电气元件：触屏、PLC、传感器等，采用高品质品牌，寿命长。

四、应用场景

电器防水测试：验证手机、摄像头、传感器等产品的 IP5/IP6 防护等级。

汽车零部件测试：模拟雨天环境，测试车灯、后视镜、充电口等部件的密封性。

工业设备验证：确保户外仪表、控制箱等在恶劣天气下的可靠性。

五、技术优势

高精度控制：变频器 + 流量计闭环反馈，确保喷水流量稳定。

灵活性强：转盘角度/转速可调，支持倾斜测试与带电测试。

安全可靠：多重保护装置，符合国家标准，降低操作风险。

节能环保：水循环系统减少水资源浪费，降低测试成本。
