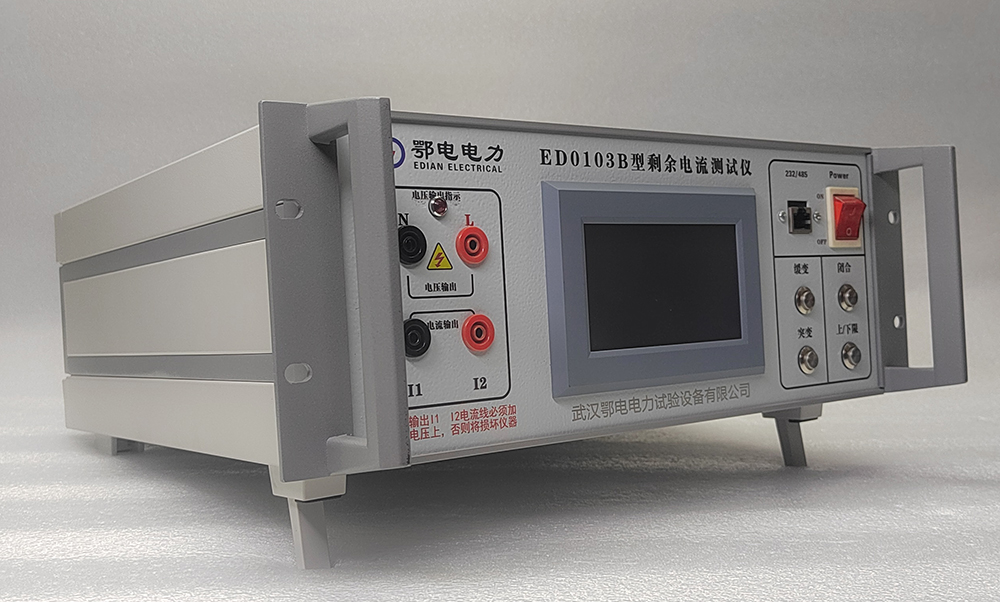

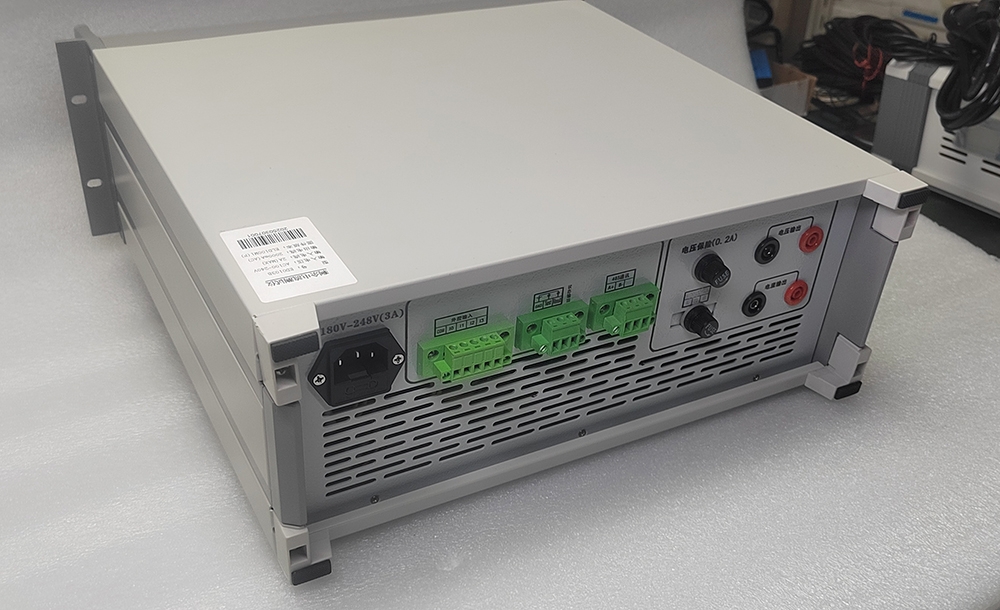

剩余电流保护装置动作特性测试仪技术说明

一、产品概述

功能定位
专用于检测漏电保护器（RCD）的核心动作特性参数，包括：

漏电动作电流（IΔn）：触发保护器跳闸的最小电流值

漏电不动作电流（IΔno）：保护器不应动作的最大电流值

漏电动作时间（tΔ）：从电流泄漏到保护器跳闸的响应时间

性能参数

电流测试范围：0-500mA（分10档，每档50mA）

时间测试范围：0-799ms（分辨率1ms）

显示方式：16位字符型蓝屏液晶（带背光）

便携设计：手持式结构，重量≤1.5kg（含电池）

二、操作前准备

安全隔离

断开被测漏电保护器（RCD）的负载侧引线，避免测试电流损坏电器设备。

确认测试环境干燥，操作人员佩戴绝缘手套。

仪表自检

按下右上角红色“开/关”按钮，电源指示灯（15mA档位灯）亮起。

液晶屏显示初始界面：MANUAL 000ms（手动模式）。

三、手动测试步骤

步骤1：参数设置

查看RCD铭牌标定值（示例：户内型单相二线式RCD参数：IΔn=30mA，IΔno=15mA，tΔ≤100ms）。

按“换档”按钮选择测试档位：左侧10个LED指示灯循环点亮，选中档位LED常亮。

关键提示：确保测试电流≥IΔn且≤500mA，避免损坏仪表或RCD。

步骤2：接线连接

红色测试棒插入“测试线”红色插座，黑色测试棒插入“地线”黑色插座。

黑色鳄鱼夹夹紧RCD旁的地线桩。

安全警示：避免鳄鱼夹接触带电部件，防止短路或电击。

步骤3：触发测试

红色测试棒笔尖触碰RCD下桩头火线（220V）。

观察RCD动作状态及液晶屏显示：

正常跳闸：显示MANUAL xxxms（xxx为实测分断时间）。

失效：显示MANUAL fault（需检查RCD或接线）。

步骤4：数据记录

对比实测值与铭牌标定值，判断RCD是否合格。

允许误差范围：IΔn±5%，tΔ±10%。

步骤5：复位操作

按绿色“复位”按钮清除当前数据，返回初始界面。

连续测试提示：重复步骤1-5完成批量检测。

四、自动测试模式

模式切换

按下“手动/自动”切换按钮，液晶屏显示AUTO 000ms。

智能测试逻辑

仪表从选定档位开始测试，若RCD未跳闸，1秒后自动升档（每次增加50mA）直至触发动作。

最终显示：

左侧LED指示灯：对应实际动作电流档位。

液晶屏：AUTO xxxms（xxx为该档位下的动作时间）。

适用场景

快速定位RCD的临界动作电流值。

批量检测时提高效率（如生产线质检）。

五、注意事项

安全规范

禁止在潮湿环境或带电状态下更换测试棒插头。

测试完成后先断开测试棒与RCD的连接，再关闭仪表电源。

维护保养

每月用500V兆欧表检查测试棒绝缘电阻（需≥5MΩ）。

长期存放时取出电池，避免电解液泄漏腐蚀电路。

故障处理

无显示：检查电池电压（需≥9V）或电源开关接触。

数据异常：重新校准仪表（需专业设备），或联系厂家维修。

六、技术扩展（可选配）

数据存储：支持100组测试结果存储与导出（需插入U盘）。

蓝牙通信：连接手机APP实现远程监控与数据分享。

多语言界面：中英文切换适应不同用户群体。
