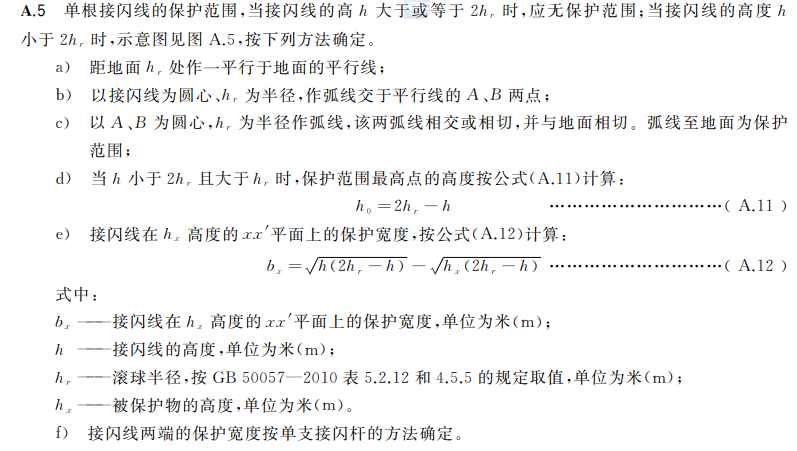

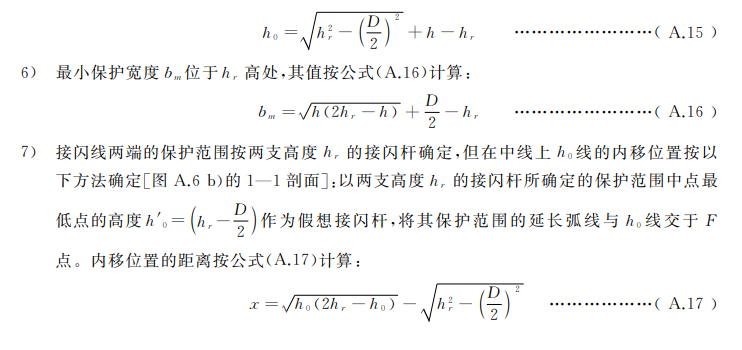

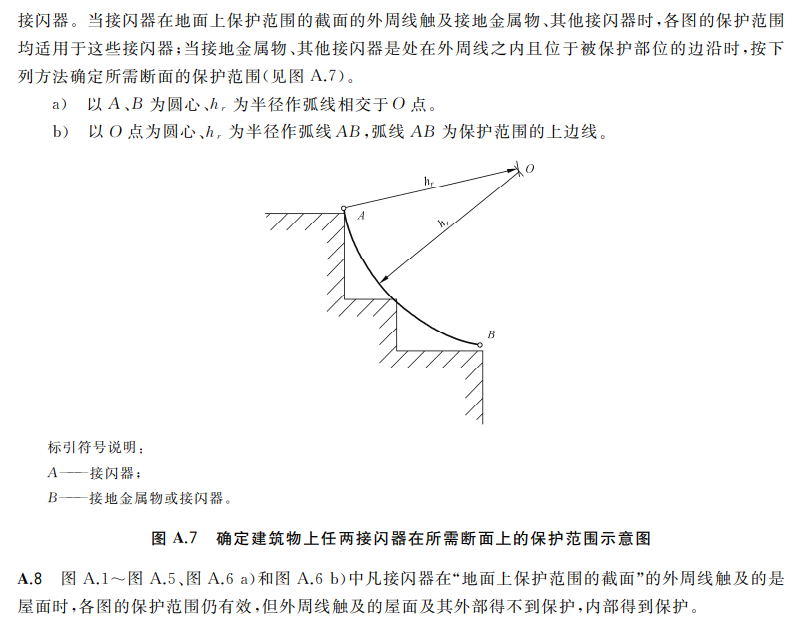

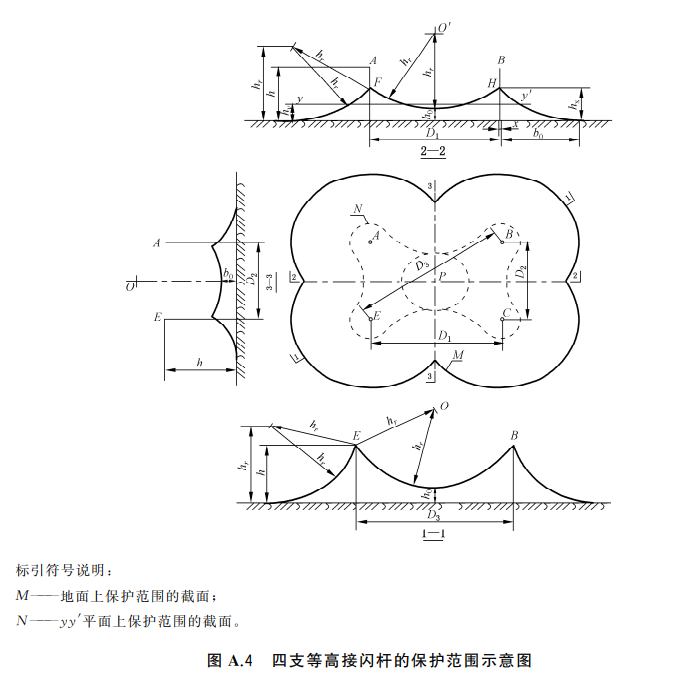

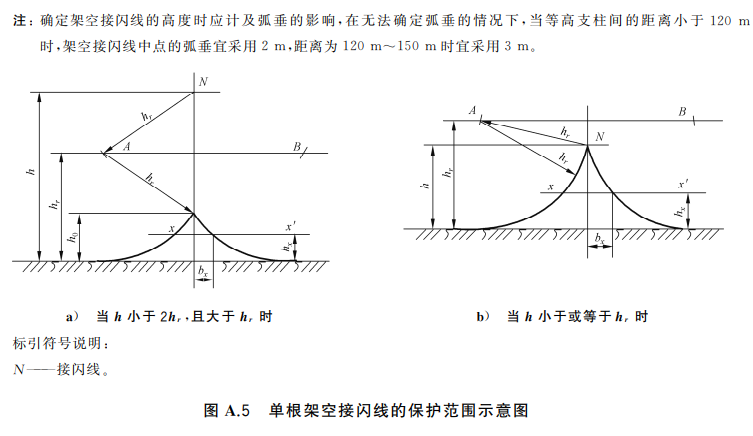

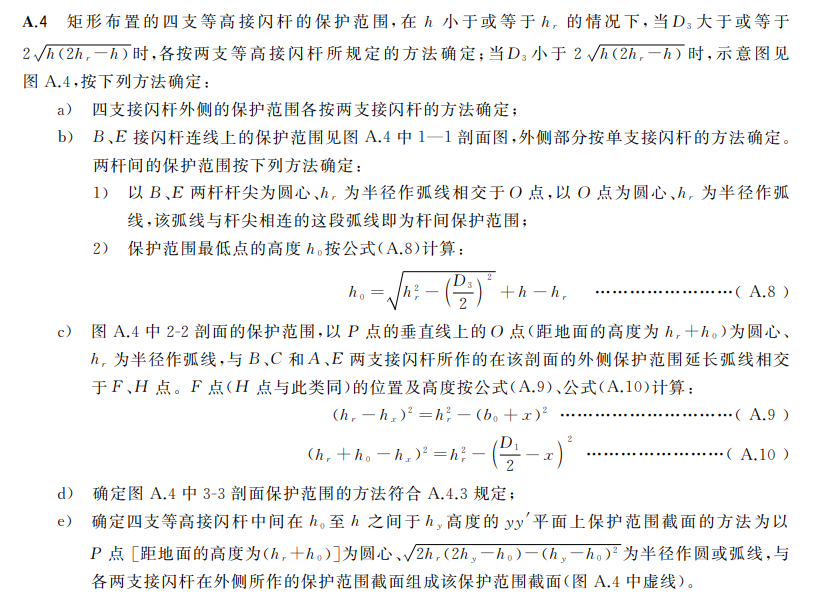

滚球法确定接闪器的保护范围

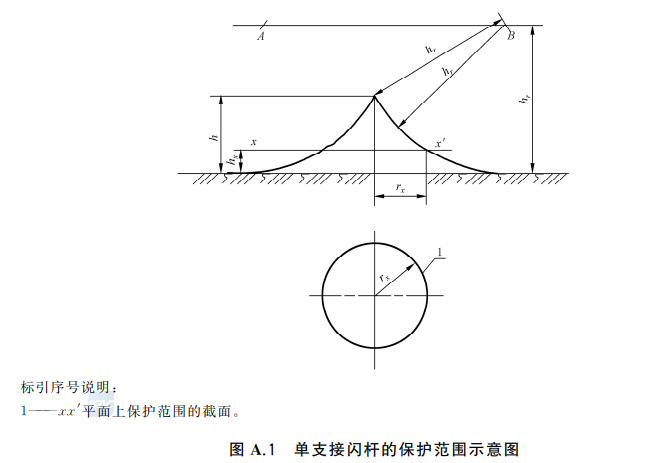

1、单支接闪杆的保护范围示意图见图A.1，保护范围确定方法如下。

a）当接闪杆高度h小于或等于h，时：
1）距地面h，处作一平行于地面的平行线；
2）以杆尖为圆心，h，为半径，作弧线交于平行线的A、B两点；
3)以A、B为圆心，h，为半径作弧线，弧线与杆尖相交并与地面相切。弧线到地面为其保护范围。保护范围为一个对称的锥体；
4）接闪杆在h高度的xx‘平面上和地面上的保护半径按公式（A.1）、公式（A.2）计算：

式中：
rr—接闪杆在h，高度的xx’平面上的保护半径，单位为米（m）；
h.——滚球半径，按GB50057一2010中表5.2.12和4.5.5的规定取值，单位为米（m）；
hi—被保护物的高度，单位为米（m)；
ro——接闪杆在地面上的保护半径，单位为米（m）。

b)当接闪杆高度h大于h，时，在接闪杆上取高度等于h，的一点代替单支接闪杆杆尖作为圆心。其余的做法依据A.1.1规定。公式（A.1)和公式(A.2)中的h用h，代入。

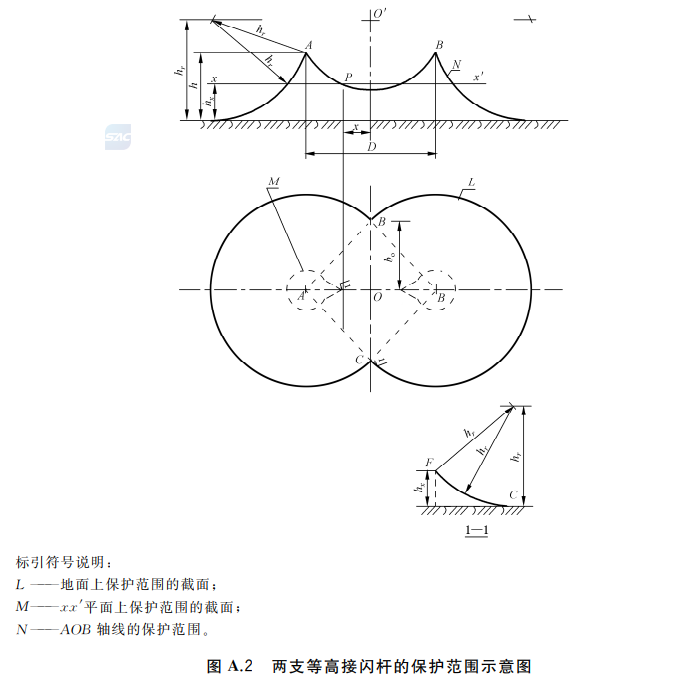

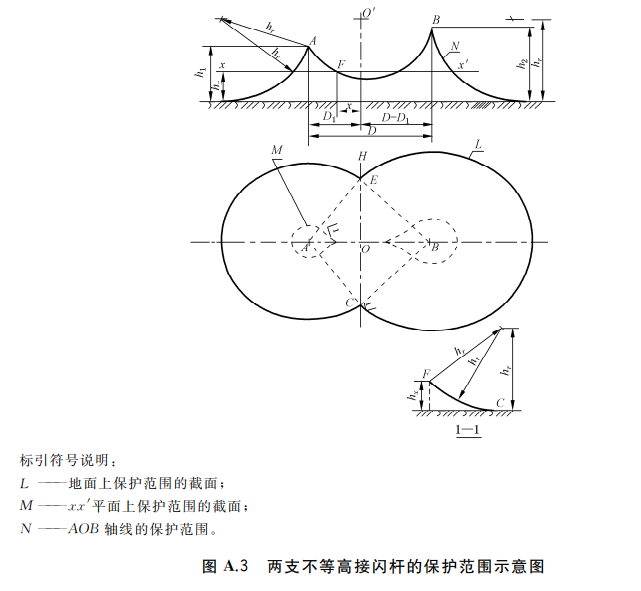

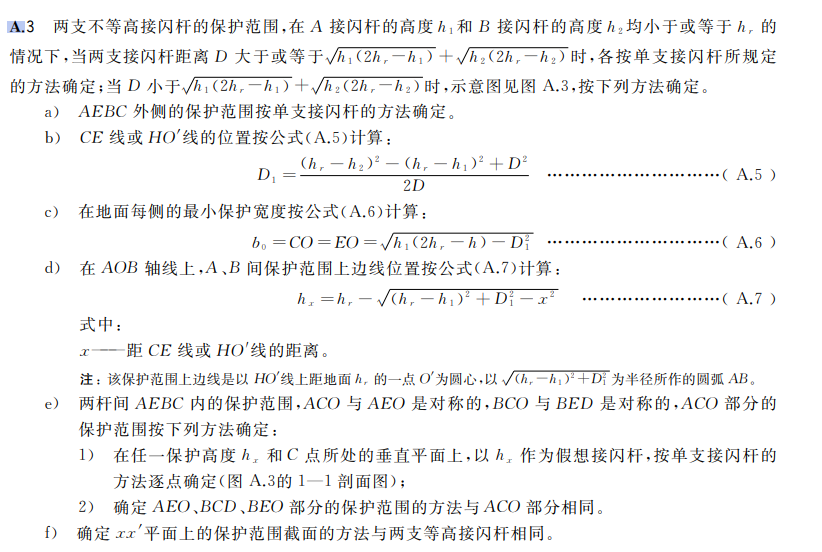

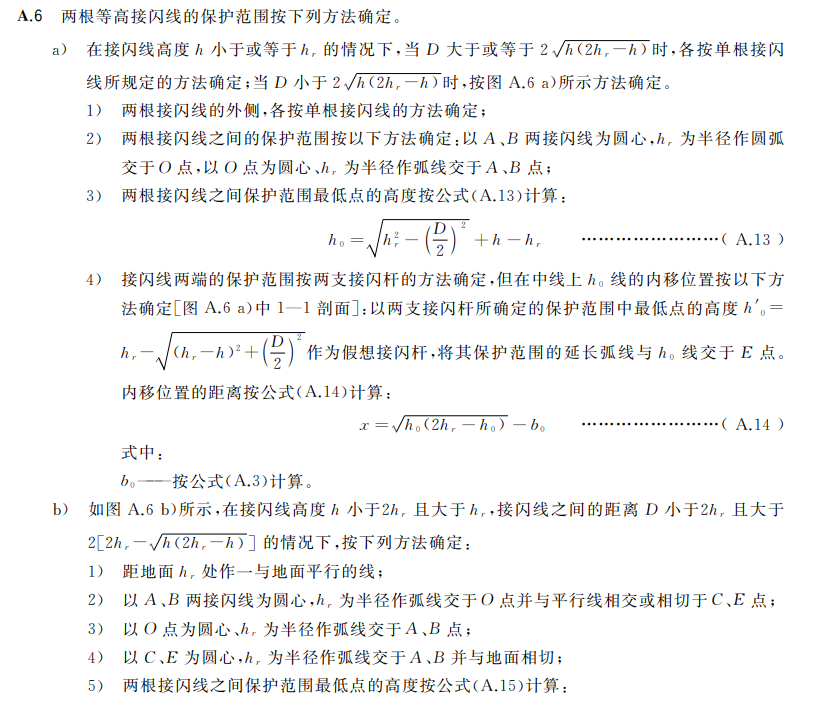

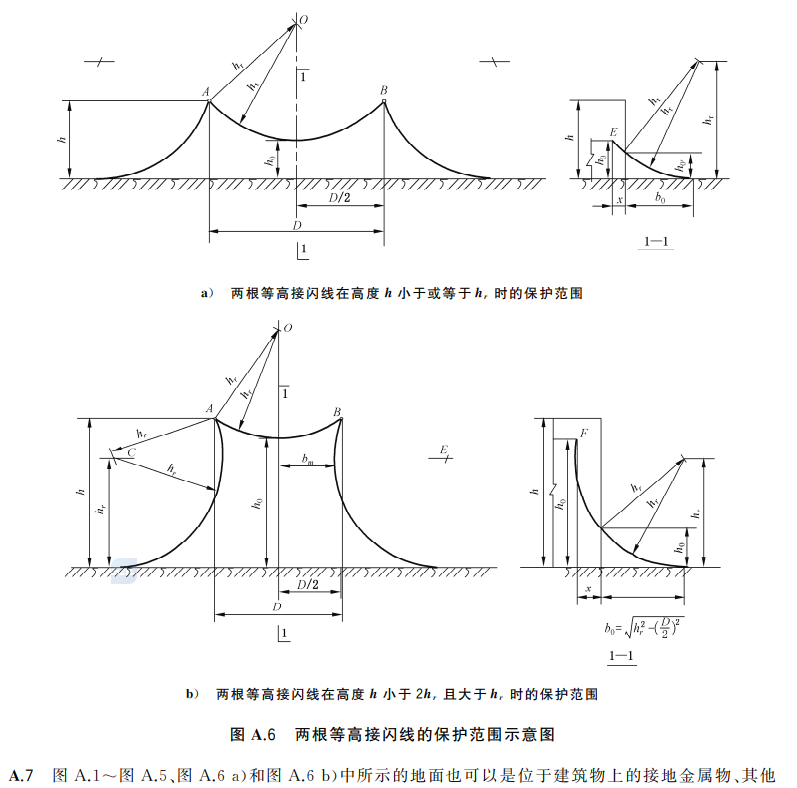

2、  两支等高接闪杆的保护范围，在接闪杆高度h小于或等于h的情况下，当两支接闪杆距离D大于或等于2√h（2h，一h）时，各按单支接闪杆所规定的方法确定；当D小于2√h（2h，一h）时，示意图见图A.2，按下列方法确定。

a）AEBC外侧的保护范围，按单支接闪杆的方法确定。
b）C、E点位于两杆间的垂直平分线上。在地面每侧的最小保护宽度按公式（A.3）计算：

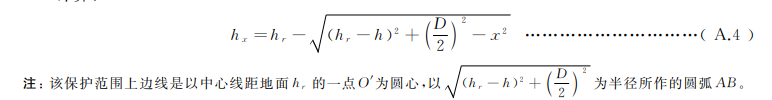

c）在AOB轴线上，距中心线任一距离处，其在保护范围上边线上的保护高度按公式（A.4）计算：

d）两杆间AEBC内的保护范围，ACO部分的保护范围按下列方法确定：
1）在任一保护高度h，和C点所处的垂直平面上，以h，作为假想接闪杆，并按单支接闪杆的方法逐点确定（图A.2中1-1剖面图）；
2）确定BCO、AEO、BEO部分的保护范围的方法与ACO部分的相同。
e）确定xr‘平面上的保护范围截面的方法。以单支接闪杆的保护半径r，为半径，以A、B为圆心作弧线与四边形AEBC相交；以单支接闪杆的（r。一r）为半径，以E、C为圆心作弧线与上述弧线相交，见图A.2中的粗虚线。
