绝缘油介损测试仪使用说明

一、仪器概述

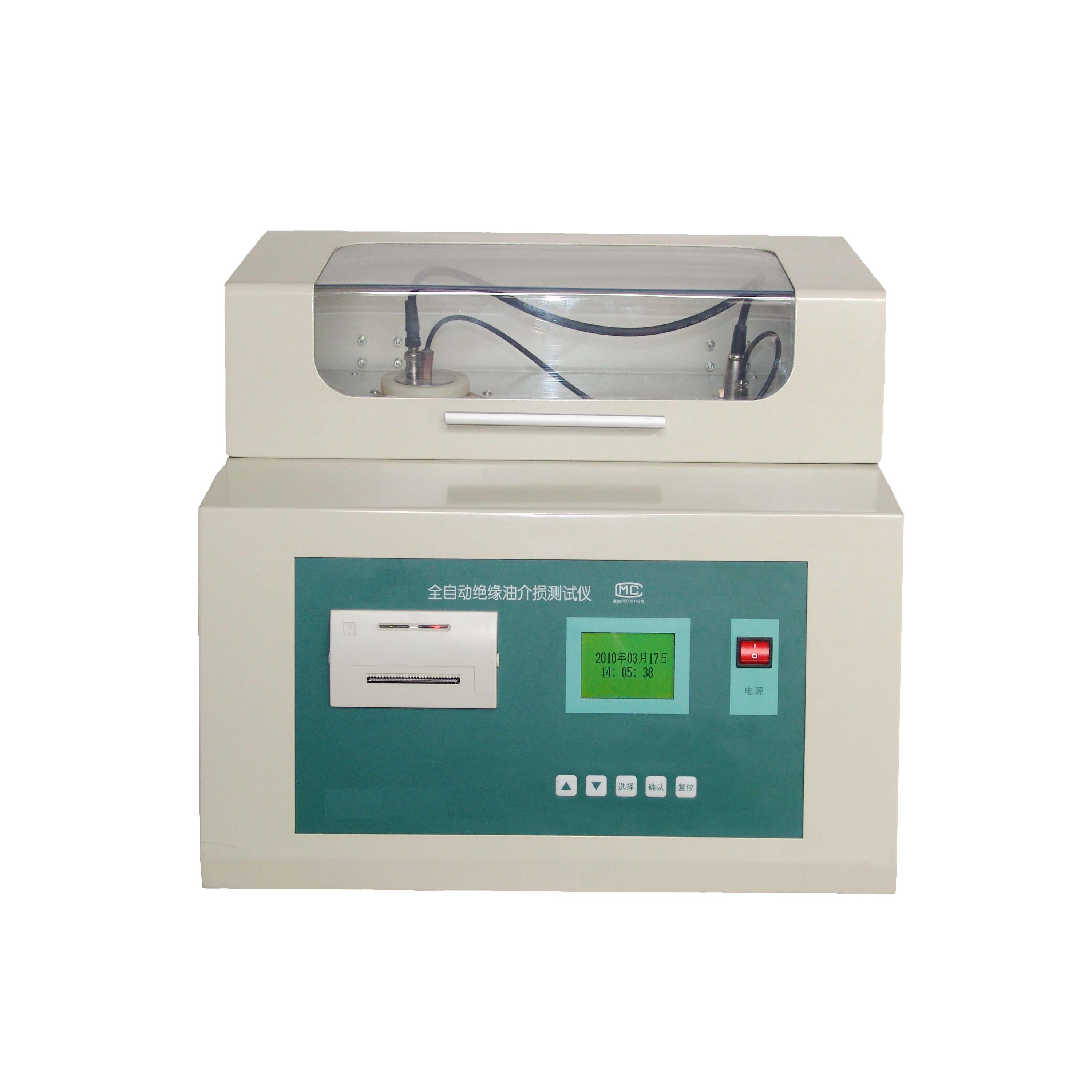

全自动绝缘油介损测试仪专为电力设备预防性试验设计，符合GB5654-85标准，采用微机控制技术，集成加热、控温、调压功能于一体，替代传统电桥法，显著提升测量精度与效率，降低操作复杂度。

二、核心功能亮点

一体化设计

集油杯、加热、控温、调压模块于紧凑机身，减少外部连接，提升便携性。

智能交互界面

大屏幕液晶屏显示中文菜单，支持汉字打印，操作直观，降低学习成本。

多重安全保护

过压、过流、限位保护机制，防止测试过程中设备损坏或人员触电。

高频感应加热技术

短时均匀加热油杯，温度控制精度高，确保测试条件一致性。

温度直测探头

测量电极内置探头，直接监测油温，消除温度梯度误差。

空杯自动校准

消除油杯残留杂质或空气对测试结果的影响，提升数据准确性。

标准测试电源

内置正弦波发生器，数字调压输出50Hz大功率电源，电压范围500～2000VAC。

三、操作流程详解

1. 测试前准备

环境检查

确保环境温度0℃～+40℃，相对湿度＜75%RH，避免高温高湿导致仪器故障。

油样处理

取样后静置至油温接近室温，用干燥滤纸过滤杂质，防止污染油杯。

仪器自检

接通AC 220V±10%电源，开机后检查液晶屏显示是否正常，确认无报警提示。

2. 空杯校准

目的：消除油杯本底介损对测试结果的影响。

步骤：

在空油杯中注入干燥空气或氮气（或保持真空状态）。

通过菜单选择“空杯校准”，仪器自动完成校准并存储数据。

校准后避免触碰油杯内壁，防止污染。

3. 油样测试

步骤：

注油：将处理后的油样缓慢注入油杯至刻度线，避免产生气泡。

设置参数：

温度：根据标准或油样特性设定目标温度（室温～125℃）。

电压：选择测试电压（500～2000VAC），通常从低电压开始逐步升压。

启动测试：按下“开始”键，仪器自动完成加热、调压、测量过程。

数据读取：测试完成后，液晶屏显示介损值（tanδ）、相对介电常数（εr）及温度，支持打印输出。

4. 测试后处理

油样处理：倒出油样，用无水乙醇清洗油杯，干燥后密封保存。

仪器关机：先关闭测试电源，再断开主电源，避免突然断电损坏电路。

四、关键技术指标解读

测量范围与精度

介损（tanδ）：0.00001～1，精度±（示值×0.5%+0.0001），适用于高精度需求。

相对介电常数（εr）：（1.0～10.0）±1%，反映油品极化特性。

温度控制

范围室温～125℃，高频感应加热确保温度均匀性，避免局部过热。

电源稳定性

50Hz±1Hz频率控制，减少谐波干扰，提升测试重复性。

五、使用注意事项

安全操作

测试时严禁触碰油杯或高压端子，佩戴绝缘手套及护目镜。

避免在雷雨天气或强电磁场环境中使用，防止信号干扰。

油样管理

油样需密封保存，避免吸湿或氧化，测试前充分静置。

仪器维护

定期用干燥布擦拭外壳，清洁油杯时避免划伤电极表面。

长期不用时，每月通电一次，防止元件受潮。

故障排查

无显示：检查电源线及保险丝是否完好。

数据异常：重新校准油杯，确认油样无气泡或杂质。

过热报警：降低加热温度或缩短测试时间，检查散热风扇是否正常。

六、应用场景

电力设备预防性试验：变压器油、断路器油介损检测。

油品质量监控：新油验收、运行油老化评估。

科研与教学：绝缘材料性能研究、学生实验操作培训。

通过规范操作绝缘油介损测试仪，可高效获取油品介电性能数据，为电力设备安全运行提供可靠依据。如遇复杂问题，建议联系厂家技术支持或参考详细说明书。
