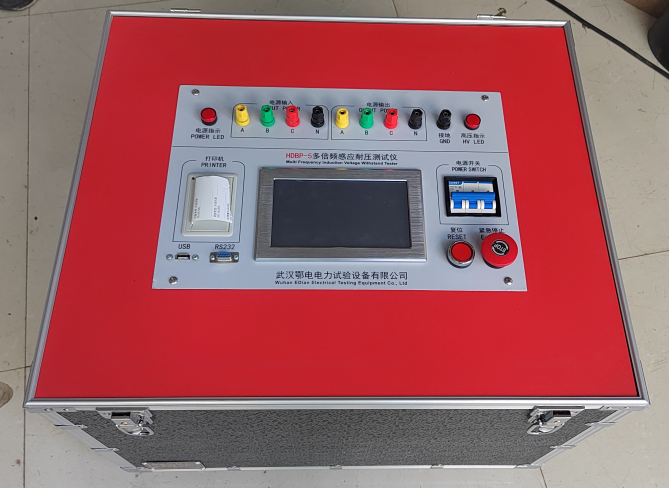

电子式多倍频电压发生器使用手册

——变压器/互感器感应耐压试验专用设备

一、产品概述

电子式多倍频电压发生器是专为变压器、电磁式电压互感器等绕组类电气设备的倍频感应耐压试验设计的高精度测试仪器。传统工频耐压试验仅能检验绕组的主绝缘（如绕组间、绕组对地绝缘），而无法有效检测匝间、层间等纵绝缘的薄弱环节。本设备通过提高励磁电源频率（100Hz/150Hz/200Hz），在铁芯未饱和状态下提升绕组匝间电压，实现纵绝缘的严格考核，确保设备在高于额定电压的运行条件下安全可靠。

核心优势：

操作简便：触摸屏控制，预置常用试验频率，自动化程度高。

性能可靠：采用SPWM调制技术，输出波形畸变率≤3%，满足IEC标准。

便携高效：体积小、重量轻，支持短时连续工作（5分钟满负荷）。

多功能保护：具备过压、过流、闪络保护及补偿电抗器接口，保障试验安全。

二、技术参数

三、装置特点与工作原理

核心原理：

采用电力电子变频技术，通过SPWM调制生成正弦波试验电压，替代传统三相五柱式三倍频发生器。

从二次侧施加高频电压，一次侧感应出对应高压，电压分布与实际运行一致，实现纵绝缘考核。

技术优势：

体积小、重量轻：功率密度高，便于现场移动及大功率扩展。

多倍频输出：支持1-4倍频（50-200Hz）灵活选择，适应不同电压等级设备需求。

降低电源容量要求：高频励磁减少无功功率，对试验电源容量要求更低。

四、设备使用说明

1. 设备接线

步骤1：连接输入电源（三相380V）至设备输入端，确保接地端（GND）可靠接地。

步骤2：空载试运行，确认输出电压正常后，连接被试品（如电压互感器）。

步骤3：被试品为电压互感器时，优先选择辅助二次绕组（额定电压100/√3V）加压，非加压绕组需接补偿电抗器（5A/10A/20A可选）。

2. 主界面操作

功能菜单：

自动试验：预置参数，一键完成升压、计时、降压全流程。

手动试验：手动控制升压/降压步长，适用于特殊试验需求。

历史数据：查看、打印或导出存储的试验记录（最多200组）。

3. 自动试验流程

参数设置：

选择输出频率（推荐150Hz或200Hz）。

设定目标电压、耐压时间、保护阈值（默认1.1倍目标电压）。

启动试验：点击“启动”，设备自动升压至目标值并开始计时。

异常处理：触发闪络或过流时，设备自动关断输出；点击“紧急停机”可强制中断试验。

数据保存：试验完成后点击“保存”，记录试验参数及波形数据。

4. 手动试验流程

参数设置：与自动试验相同，但需手动控制升压/降压步长（0.1V-10V可选）。

操作步骤：

点击“启动试验”后，通过“手动升压”/“手动降压”逐步调整电压。

计时结束后，点击“降压停机”完成试验。

5. 试验结束

关闭设备电源，依次拆除输入/输出连接线。

清理设备表面，妥善保管补偿电抗器等配件。

五、注意事项

安全第一：试验前确认接地可靠，非加压绕组需接补偿电抗器以避免过载。

参数匹配：根据被试品电压等级选择合适的输出电压（如10kV PT需0-500V）。

冷却要求：连续工作5分钟后需冷却10分钟，防止设备过热损坏。

数据备份：定期导出历史数据，避免存储覆盖导致记录丢失。

电子式多倍频电压发生器以高效、精准、安全的性能，为变压器/互感器的感应耐压试验提供可靠解决方案，是电力设备检测领域的理想选择！
