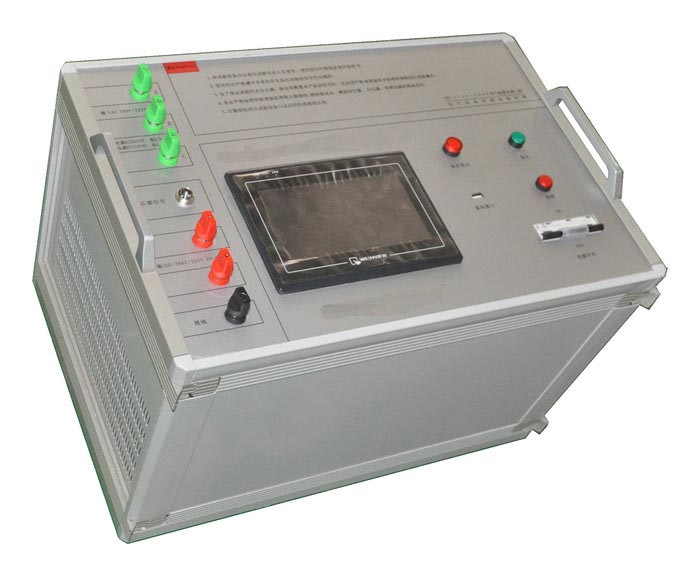

变频谐振变频电源产品详解

一、产品概述

变频谐振变频电源是专为10kV、35kV、110kV、220kV变电站及线路等电气主设备的交流耐压试验设计的高端设备。其核心原理是通过串联谐振技术，利用谐振电抗器与被试品电容的谐振作用，产生高电压和大电流，实现高效、安全的耐压试验。该装置由变频控制电源、励磁变压器、电抗器、电容分压器四大核心部件组成，具有电源容量需求低、设备体积小、输出波形纯净、安全保护全面等技术优势，是地、市、县级高压试验部门及电力安装、修试工程单位的理想选择。

二、串联谐振在电力系统中的核心优势

电源容量需求大幅降低

串联谐振电源仅需提供系统中有功消耗的部分，试验所需电源功率仅为试验容量的1/Q（Q为品质因数，通常为几十至一百以上），显著降低电源容量需求。

设备重量与体积大幅缩减

省去笨重的大功率调压装置和普通工频试验变压器，谐振激磁电源容量仅为试验容量的1/Q，系统整体重量和体积仅为普通试验装置的1/10-1/30，便于现场搬运与安装。

输出电压波形纯净

谐振电源作为谐振式滤波电路，可有效改善输出电压波形畸变，获得纯净的正弦波形，防止谐波峰值对试品的误击穿，提升试验准确性。

安全保护全面，避免故障点烧伤

当试品绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降至正常试验电流的1/Q，避免大短路电流烧伤故障点。相比并联谐振或试验变压器方式，短路电流与击穿电流相差数百倍，安全优势显著。

无恢复过电压风险

试品击穿时，高电压因失去谐振条件立即消失，电弧迅速熄灭，恢复电压再建立过程漫长，易于在再次达到闪络电压前断开电源，避免恢复过电压的产生。

三、变频谐振变频电源的主要功能与技术特点

多重保护功能，确保试验安全

过压、过流保护：保护值可根据用户需求整定，试品闪络时闪络保护动作并记录闪络电压值，为试验分析提供依据。

零位启动、系统失谐（闪络）保护：防止误操作或设备故障导致的安全风险。

轻量化设计，便于现场操作

装置单件重量最大不超过65kg，显著低于传统试验设备，降低搬运难度，提升试验效率。

三种工作模式，灵活适应不同场景

全自动模式：系统自动完成调谐、升压、计时等全过程，操作便捷。

手动模式：通过按钮控制升压、降压，适合需要精细操作的试验场景。

自动调谐手动升压模式：自动寻找谐振点后，由用户手动控制升压过程，兼顾效率与安全性。

数据存储与异地打印功能

试验数据以数字编号存储，便于用户识别与查找。

支持异地打印数据，方便试验报告的编制与提交。

自动扫频与直观显示

自动扫频时，频率起点可在规定范围内任意设定，扫频方向可向上或向下选择。

液晶大屏幕显示扫描曲线，直观展示是否找到谐振点，提升试验便捷性。

DSP平台技术，支持功能扩展与升级

采用DSP平台技术，可根据用户需求增减功能或升级系统，人机交互界面更加人性化，提升用户体验。

四、技术参数与适用范围

输入电压：380V（三相）或220V（单相），适应不同现场条件。

输出电压：0-400V可调，满足低电压试验需求。

输出频率：30-300Hz可调，覆盖工频及谐振试验频率范围。

输出波形：纯正弦波，波形畸变率≤1%，确保试验准确性。

适用范围：

10kV-220kV变电站及线路的电气主设备（如变压器、断路器、隔离开关等）的交流耐压试验。

电力电缆、GIS/SF6开关、发电机等设备的耐压试验。

电力安装、修试工程单位的现场试验需求。

五、应用场景与价值

变频谐振变频电源广泛应用于电力运行、电工电器制造、冶金、煤矿、电气化铁路、科研及高等院校等领域，其核心价值体现在：

高效性：通过串联谐振技术，大幅降低电源容量需求，缩短试验时间，提升试验效率。

安全性：多重保护功能与纯净的输出波形，确保试验过程安全可靠，避免设备损坏与人员伤害。

灵活性：三种工作模式与轻量化设计，适应不同试验场景与现场条件，提升设备适用性。

经济性：设备体积小、重量轻，降低运输与安装成本，同时减少现场占地面积，节省空间资源。
