SF6气体密度继电器检验全解析

SF6气体因其优异的绝缘和灭弧性能，已成为高压电气设备（如GIS、断路器、变压器等）的核心介质。为确保设备安全运行，需通过SF6气体密度继电器实时监测气体密度，防止因泄漏导致绝缘性能下降。然而，现场安装的密度继电器可能因长期不动作、环境影响或机械磨损出现动作不灵活、接点接触不良、温度补偿失效等问题，导致误报或漏报。因此，定期检验（1～3年）是预防事故的关键措施。

一、SF6气体密度继电器检验的核心原理

在密闭容器中，SF6气体的压力与密度呈对应关系（温度恒定时）。为统一标准，通常以20℃时的压力值代表气体密度（即标度值）。检验的核心是测试密度继电器在20℃下的动作压力值（报警值、闭锁值），判断其是否符合设计要求。

二、SF6气体密度继电器检验方法对比

1. 利用充气过程检验（现场初步校验）

原理：在SF6设备充气时，通过观察密度继电器接点动作或压力表读数，初步判断其功能。

缺点：

温度影响大：储气瓶内液态SF6气化时吸热，导致充入气体的温度远低于环境温度，而密度继电器已与环境温度平衡，造成测量误差。

参考值误差：依赖SF6压力表读数，精度不足。

与实际工况不符：密度继电器通常在降压过程中动作（如泄漏），而充气是升压过程，检验逻辑不匹配。

适用场景：现场快速初步检查，不可作为最终校验依据。

2. 利用放气过程检验（不推荐）

原理：通过设备放气观察密度继电器动作。

缺点：

同样受温度影响，且需回收气体，操作复杂。

频繁放气可能加速设备密封老化。

结论：一般不采用。

3. 恒温室检验（高精度校验）

原理：在20℃恒温环境中直接测试密度继电器动作压力，消除温度误差。

优点：精度最高，符合国际标准（如IEC 62271-1）。

缺点：

需专用恒温实验室，现场无法实施。

检验周期长，成本高。

适用场景：生产厂家出厂检验或实验室精密校准。

4. 温度-压力校正法（现场主流方法）

原理：

将密度继电器与设备本体隔离，连接至专用检验装置。

通过充放气模拟泄漏过程，精确测量动作压力值。

关键点：

压力测量精度：需使用高精度压力传感器（误差≤0.5%）。

温度补偿：必须实时记录环境温度并换算。

优点：

现场可操作性强，无需恒温条件。

模拟实际泄漏工况，结果可靠。

适用场景：电力设备现场定期检验。

三、温度-压力校正法检验步骤详解

1. 检验前准备

工具与设备：

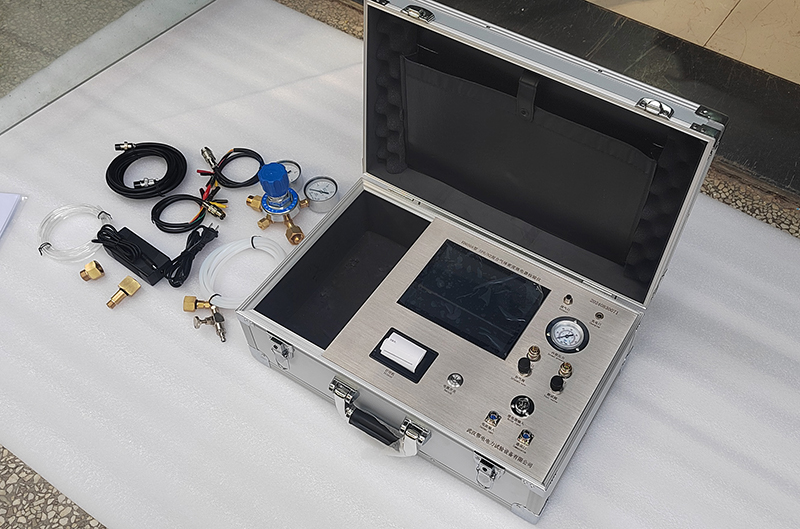

SF6气体密度继电器检验装置（含压力源、温度传感器、数据记录仪）。

专用连接管路（确保密封性）。

防护用具（手套、护目镜、防毒面具）。

环境要求：

避免阳光直射或强风，减少温度波动。

湿度≤80%，防止结露。

2. 检验流程

隔离密度继电器：关闭设备本体阀门，将密度继电器与本体断开。

连接检验装置：通过专用接头将检验装置与密度继电器连接。

充气至额定压力：缓慢充入SF6气体至设备额定压力值。

模拟泄漏过程：

逐步释放气体，观察密度继电器接点动作（报警或闭锁）。

记录动作时的实测压力 P实测 和环境温度 T实测。

温度补偿计算：

按公式换算至20℃等效压力 P20。

对比 P20 与厂家设定值，判断是否合格。

恢复设备：检验完成后，重新连接密度继电器至设备本体，充气至额定压力。

3. 注意事项

气体回收：检验过程中释放的SF6气体需通过回收装置处理，避免环境污染。

防误动作：检验前确认设备处于停电状态，防止闭锁信号误触发。

数据记录：保存检验报告，包括动作压力、环境温度、换算结果及结论。

四、检验周期与标准依据

检验周期：

新投运设备：1年后首次检验。

运行中设备：每1～3年检验一次。

特殊情况（如大修、故障后）：立即检验。

标准依据：

DL/T 603-2017《气体绝缘金属封闭开关设备运行维护规程》

IEC 62271-1《高压开关设备和控制设备通用技术要求》

GB/T 11023-2019《高压开关设备SF6气体密封试验方法》

五、总结

SF6气体密度继电器的检验是保障高压设备安全运行的“最后一道防线”。温度-压力校正法因其现场可操作性和高精度，成为主流检验方法。通过定期检验，可及时发现继电器故障，避免因密度监测失效导致的设备绝缘事故。电力运维人员应严格遵循标准流程，确保检验结果可靠，为电网安全保驾护航。
