互感器综合测试仪使用说明

一、产品概述

互感器综合测试仪用于现场测试 CT、PT 的变比、极性、伏安特性等。内部集成大功率调压器、升压器、升流器等，是现场进行互感器交接试验、预防型试验的常规设备。

二、产品主要性能特点

操作便捷：设定测试电压、电流和步长后，装置自动升压并描绘伏安特性测试曲线，省去手动调压、记录、描曲线等繁琐操作。

功能全面：可测试 CT/PT 伏安特性、变比和极性、10%的误差曲线、角差、比差。

扩展性强：可外接升压器扩展输出电压范围。

单机输出能力强：伏安特性试验时，单机输出电压 0 - 2500V、电流 0 - 20A，无需外置升压器。

安全可靠：220V 单电源输入，避免使用 380V 时的危险。

显示与打印方便：大屏幕液晶显示，测试时直接显示伏安曲线图；自带微型打印机，可打印测试数据。

输入便捷：采用数字键盘，方便数字输入。

存储容量大：带有大容量存储器，可存储 100 组测试数据，掉电不丢失。

通信功能强：RS232 通信接口，可连接电脑进行试验，测试数据可上传至电脑编辑保存。

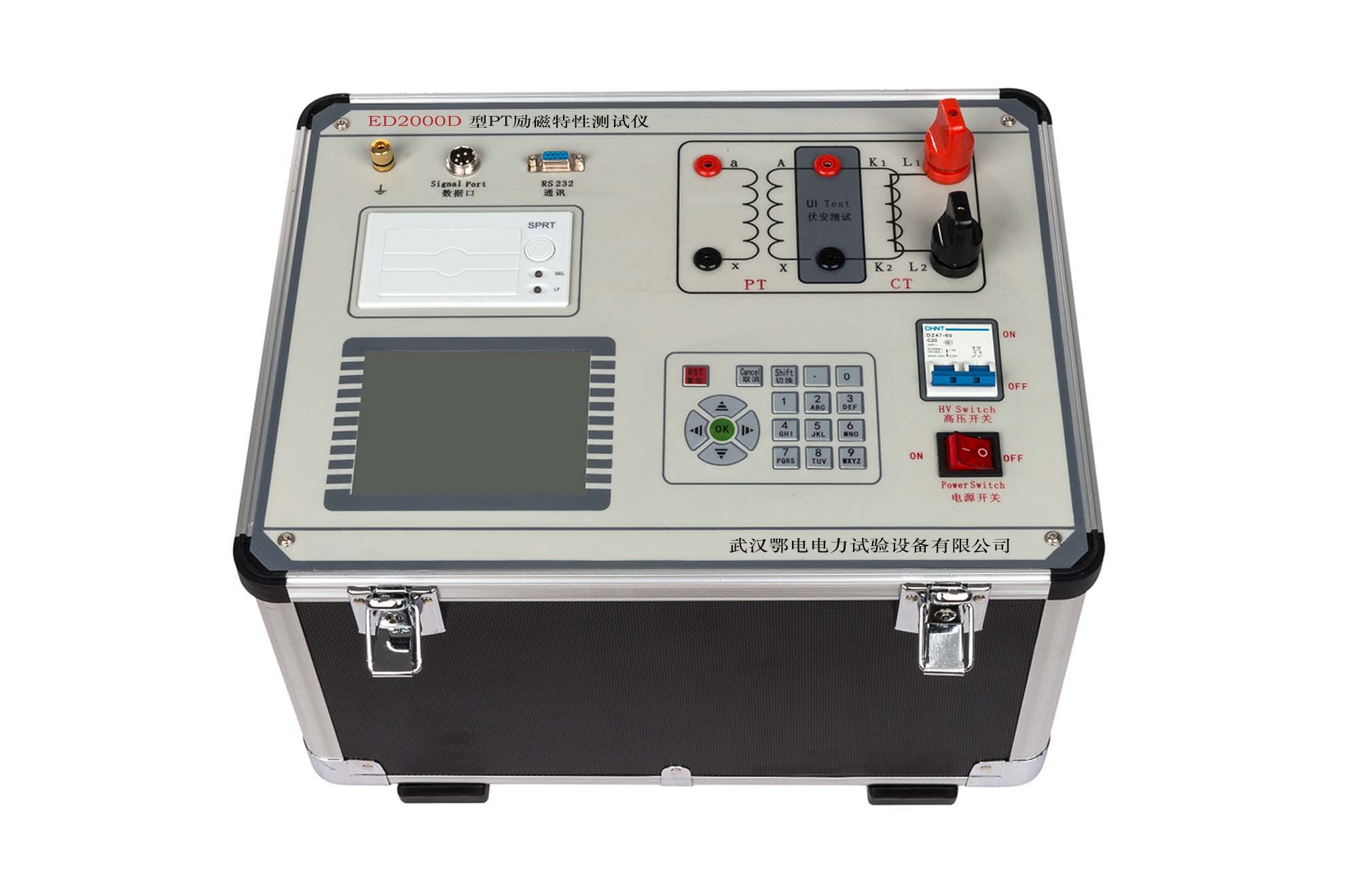

三、基本结构

基本结构由测试仪主机和可选购的外接升压器组成。测试仪主机由内置升压器、DSP 控制电路、采样处理电路、320×240 点阵全汉化 LCD、40 列微型打印机、PC 通信接口、主机电源以及测试所需的各种接口等部分组成。

四、试验步骤及使用方法

（一）键盘使用方法

在数字输入模式下，直接按“0”～“9”键输入数字，结合“.”可输入任何数字；“OK”键选择当前输入，“取消”键消除错误输入，“↑”“↓”“←”“→”键实现光标移动。

（二）主菜单操作

连接好仪器侧板上的～220V 电源和面板上电源端口，打开面板上的电源开关，液晶屏背光亮，装置进行自检，自检完毕进入伏安特性测试仪汉化主菜单。

主菜单有 CT 伏安特性测试、CT 变比极性测试、PT 伏安特性测试、PT 变比极性测试、系统设置和厂家设置六项功能。其中厂家设置是本公司保留的仪器校准功能，需厂家密码才能使用。

（三）CT 伏安特性试验

1. 参数设置界面

在主菜单中选中 CT 伏安特性测试选项后，液晶屏出现参数设置界面，各参数意义如下：

第 x 次记录：用于浏览以前第 x 次做完伏安特性试验后保存的数据。

分段点电流值：为使伏安特性曲线的拐点前和拐点后的曲线点分布合理，特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。该值根据估计值或所测拐点值设定，范围（0 - 20）A。

分段点前（后）步长：分段点前（后）的电流步长，范围（0.001 - 2.000）A。

输出电压档位：根据被试品的励磁电压选择内部电压升压器档位。

最大输出电压：本次试验允许输出的最大电压，测试时若仪器升到此电压就降压，该电压绝不能超过电流互感器二次侧所能承受的最大电压。

最大输出电流：本次试验允许输出的最大电流，测试时若仪器升到此电流就降压，该电流不能超过电流互感器二次侧所能承受的最大电流，范围（0 - 20）A。

单机试验：仅使用单机进行试验时，按此键开始试验。

外接升压器试验：若需外接升压器进行试验时，按此键开始试验。

说明：

为使伏安特性曲线测试点均匀连贯，设定分界点（分段点），该点前按一个步长试验，分界点后按另一个步长试验。该点数值可大可小，一般根据估计或测试得出，不一定等于真实拐点，越接近越好。

设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。

外接升压器试验时需设置外部升压器变比后才能正常进行测试，具体设置方法参见说明书“参数设置”章节。

2. 试验结果

设置好试验参数并按要求接好线后，选择单机试验开始自动测试。在伏安特性测试过程中按下旋转鼠标，将立即中止测试。测试完毕，自动显示伏安特性曲线及结果界面。
