一体化精密油介损体积电阻率测试仪油杯简介

一、仪器整体背景

一体化精密油介损体积电阻率测试仪是针对绝缘油等液体绝缘介质，进行介质损耗角及体积电阻率测试的高精密一体化仪器。其内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等关键部件。

仪器加热部分采用先进的高频感应加热方式，油杯与加热体非接触，具备加热均匀、速度快、控制便捷的优点。交流试验电源运用 AC - DC - AC 转换方式，能有效规避市电电压及频率波动对介损测试准确性的干扰，即便使用发电机发电，仪器也能正常运行。内部标准电容器为 SF6 充气三极式电容，其介损及电容量不受环境温度、湿度影响，确保仪器长时间使用后精度稳定。

仪器采用全数字技术，实现全部智能自动化测量，拥有多种测量模式。配备 320×240 大屏幕触控式显示器，全中文菜单，每一步操作都有中文提示，测试结果可打印输出，操作人员无需专业培训即可熟练使用。

重要安全提醒：该设备有高压输出，使用不当可能危及人身安全，操作员在未仔细阅读使用说明书之前，严禁使用本仪器。

二、油杯相关介绍

（一）油杯技术标准

油杯采用三极式结构，严格符合 GB5654 - 85 标准，极间间距为 2mm。这种设计能够有效消除杂散电容及泄漏对介损测试结果的不良影响，保证测试结果的准确性。

（二）油杯使用方法

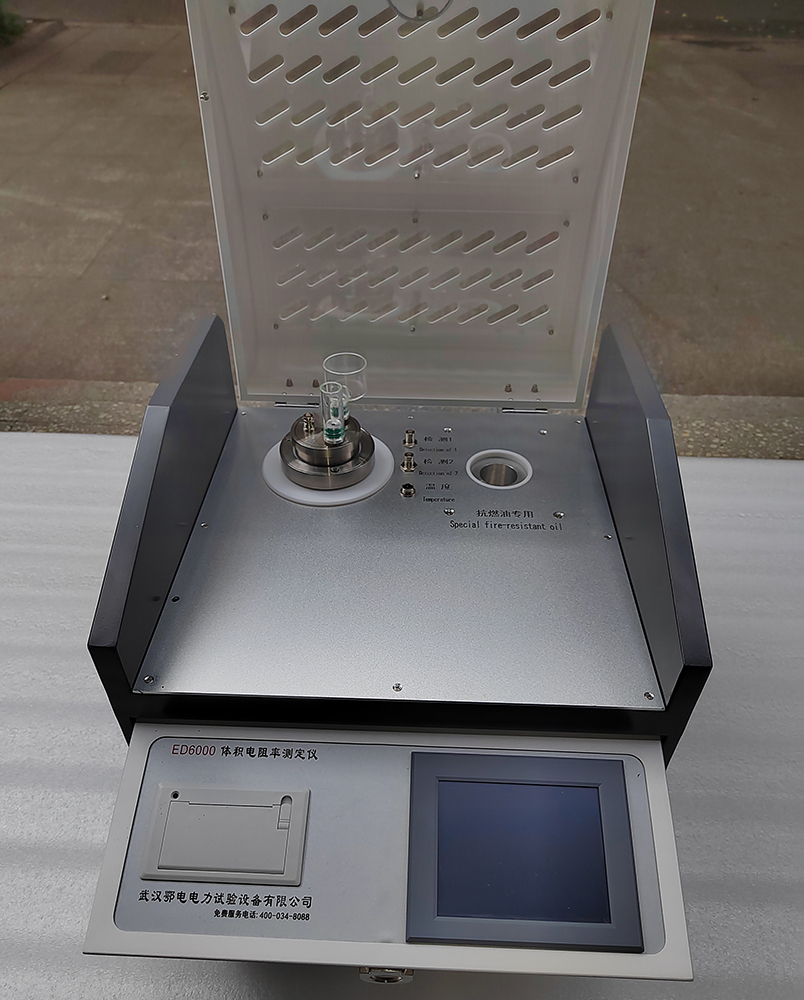

装入油杯：将油杯平稳地放入仪器加热炉内，确保油杯底部接触良好，以实现良好的电接触和热接触。装入后，接好测试线，其中黑色线为信号测试线，白色线为温度测量线。

取出油杯：必须在断电的情况下进行操作。先取下短的黑色、白色测量线，然后直接将油杯取出。

（三）拆装油杯电极

将内电极固定钮④旋松，即可将内电极全部取出；装入内电极后，需将内电极固定钮④旋紧，确保电极安装稳固。

（四）装入油样步骤

把取出内电极的油杯杯口朝上，然后将其向下轻斜约 60 度。

将装有 40ml 被试油样的量杯杯口边缘碰到油杯杯口内壁，接着慢慢轻斜量杯，缓慢地将油倒入油杯中，注意尽量避免在油中夹入气泡。

完成倒油后，将内电极慢慢装入油杯，然后拧好内电极固定钮。

把整个装完油的油杯放入主机，静止 15 分钟，这样可以使大部分气泡排出。若不静止，将直接影响设备加压情况以及测试数据的准确性。

最后，运行主机进行测试。

特别注意事项：内电极是非常精密的部件，在取出和装入时，动作一定要缓慢、平稳，避免内外电极间发生碰撞，防止破坏电极表面，否则可能导致整个油杯报废。

（五）油杯清洗方式

彻底清洗：测量前对油杯进行彻底清洗至关重要，因为绝缘油对极微小的污染都极为敏感。具体清洗步骤如下：

完全拆卸油杯电极。

使用中性擦皂或洗涤剂清洗电极，注意磨料颗粒和摩擦动作不应损伤电极表面。

用清水将电极清洗几次，去除残留的洗涤剂。

用无水酒精浸泡各零件，进一步清洁。

电极清洗后，用丝绸类织物将电极各部件的表面擦拭干净，避免其他布料上的绒毛粘在电极上。同时，将零件放置在清洁的容器内，防止表面受灰尘及潮气污染。

将各零部件放入 100℃左右的烘箱内烘干，确保零件干燥。

以油洗油：当油样较多，需要连续进行测量时，可采用以油洗油的简化清洗方式。具体做法如下：

关闭仪器，将整个油杯从加热器中拿出，同时取出内电极。

将油杯中的油倒入废油容器内，用新油样冲洗油杯几次。

装入新油样。

用新油样冲洗油杯内电极几次，然后将内电极装入油杯。

附说明：以油洗油的清洗方式能够大大提高测量速度，但如果遇到特别脏的油样或仪器长时间不用时，应采用彻底清洗方式，以保证测试结果的准确性。

（六）油杯主要技术参数

高低压之间距离：2mm

空杯电容量：60±2PF

最大测试电压：工频 2000V

空杯介损：tgδ＜1×10 - 4

液体容量：约 40ml

电极材料：不锈钢

体积：70mm(D)×120mm（H）
