SF6充气及回收装置详细说明

一、功能与用途

SF6充气及回收装置是专为送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门设计的辅机设备。它主要用于GCBP、GCBT、GIS等SF6电器产品在安装、调试、检修过程中的抽真空、回收、回充净化（除去超标的水份、油份、尘埃等）SF6气体，以及储存SF6（液态）。此外，该装置还可作为其他部门抽真空和回收其他稀有昂贵气体的设备。

二、性能特点

高效回收：能够从SF6设备中快速抽取SF6气体，并通过冷冻液化法将其液化储存，大大提高了回收效率。

深度净化：装置内置能自再生的干燥过滤器，一次回收后水份小于8PPM（体积比），确保回收的SF6气体纯净无杂质。

灵活充气：在SF6设备检修完毕后，能够抽走设备内的空气和水份，并将储存的SF6气体循环干燥净化后，汽化并输送到SF6设备中，满足设备充气需求。

真空处理：具备对气体回收车储罐及管道抽真空的功能，确保设备内部无残留气体和杂质。

液态输送：能够在气瓶、储罐及外部储罐之间输送液态SF6，方便用户进行气体的存储和转运。

先进设计：采用国际先进的冷冻液化法设计原理，降低了系统的工作压力，提高了回收效率。同时，流程图绘于操作面板，操作简便明了。

智能电气：电气系统三相电源自动确认、调整，无需换相，简化了操作流程。

移动便捷：采用风冷、移动式设计，可在无水源情况下使用，适应不同工作环境需求。

三、工艺流程与描述

回收过程：

回收装置采用冷冻液化法，利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化。

在环境温度下（-10℃～40℃），SF6电器内气体在较高压力时，回收SF6气体由SF6压缩机抽吸升压送到SF6容器进行冷凝。

连续抽吸至SF6压缩机进口压力低于零表压时，切换到真空泵和SF6压缩机串联运行，直至SF6电器达到真空度1KPa，回收装置停止运行。

充气过程：

当SF6电器安装（或检修）完毕，需要充SF6气体时，应先对回收装置的管系和SF6电器抽真空。

然后将SF6容器内的气体充到SF6电器内，若容器内SF6气体压力不足，则可用SF6压缩机将容器内的SF6气体充到SF6电器内，直至SF6电器达到预定压力，回收装置充放结束。

净化与干燥：

回收装置系统装设油分离器、干燥器等附件，使设备具有抽真空、回收、储存、充放SF6气体和净化、干燥综合功能。

干燥过滤器能够自动再生，确保回收的SF6气体纯净无杂质，满足设备使用要求。

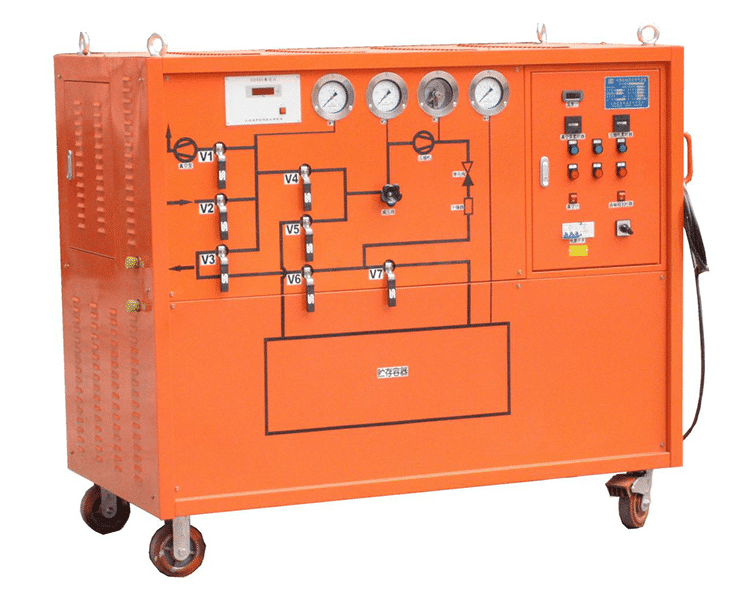

结构与设计：

回收装置结构采用手推移动式，用风冷冷却方式对真空泵、压缩机和冷凝器等部件进行冷却，可适应室内外正常环境条件下使用。

回收装置由真空泵、SF6压缩机、冷冻系统、SF6容器、管路、特种球阀、仪表及其它附件所组成，整体重量较轻，移动轮子灵活，可二人方便移动。

电控箱和操作面板、仪表集中在一起，操作直观，使用方便。回收装置主要部件运转平稳，整体噪声低。
