串联谐振试验装置介绍

串联谐振试验装置是一种基于串联谐振原理设计的电力检测设备，主要用于大容量、高电压电容性试品的交接和预防性试验，如电力电缆、变压器、发电机组、开关柜、GIS开关等设备的耐压测试。以下是对该装置的详细介绍：

一、装置组成

串联谐振试验装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等部件组成。其中：

变频控制器：将幅值和频率固定的工频正弦交流电转变为幅值和频率可调的正弦波，为整套设备提供电源。根据功率大小，变频控制器可分为控制台式（20KW及以上）和便携箱式（20KW以下）。

励磁变压器：将变频电源输出的电压升到合适的试验电压。

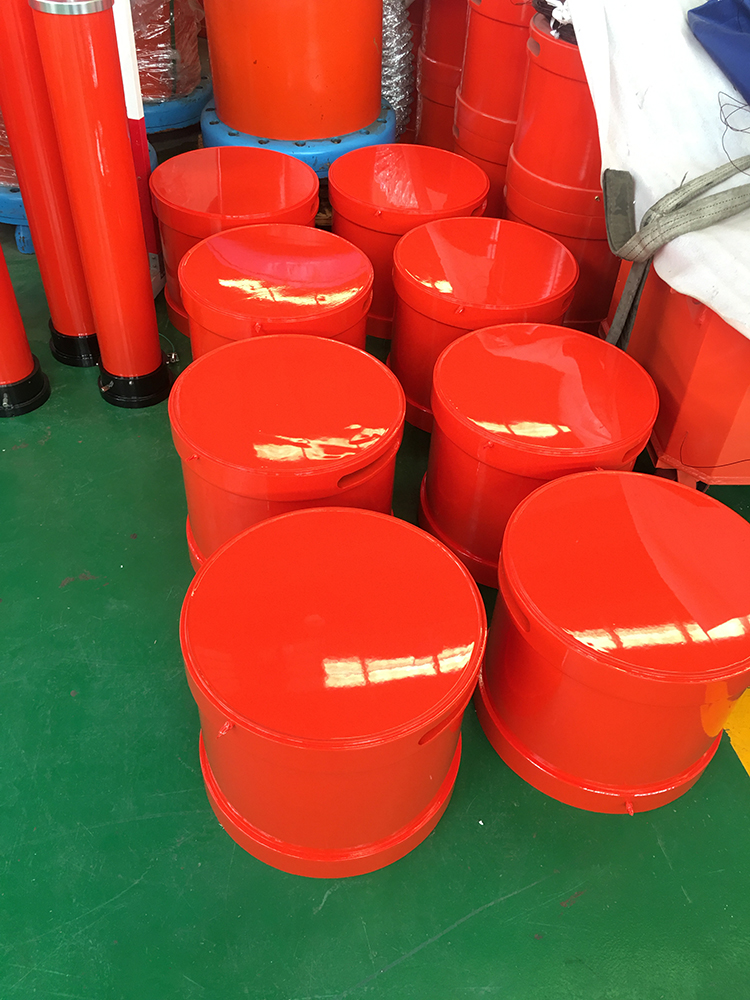

高压电抗器：谐振回路的重要部件，当电源频率等于1/(2π√LCX)时，与被试品CX发生串联谐振。

高压分压器：用于测量谐振电压，确保试验安全。

二、工作原理

串联谐振试验装置运用串联谐振原理，通过调节变频控制器的输出频率，使回路电感L和试品C达到串联谐振状态。此时，谐振电压即为加到试品上的电压，从而实现耐压试验。

三、功能特点

稳定性、可靠性高：

采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定。

电磁兼容设计合理，保护功能完善。

经过多次高压直接对地短路的测试，系统仍然保持完好。

系统具有很强的过载能力。

自动调谐功能强大：

从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程。

扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

支持多种试验模式：

系统支持“自动调谐＋手动调压”、“自动调谐＋自动调压”、“手动调谐＋手动调压”等试验模式。

推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

人机交互界面友好：

试验参数设置、试验控制、试验结果等同屏显示，直观清晰。

具有自动计时及操作提示功能。

全触摸屏操作及显示，具备试验数据保存和查询功能。

保护功能完善：

具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动）、过压保护、过流保护、闪络保护等功能，保证了系统的可靠性。

四、应用领域

串联谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于以下设备的耐压试验：

电力电缆：10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

GIS开关：60KV、220KV、500KV GIS交流耐压试验。

变压器：大型变压器、电力变压器感应耐压试验。

发电机组：水力发电机或火力发电机组工频耐压试验。

其他设备：电机、开关柜等电容性试品的交接和预防性试验。
