直流高压发生器（ZGF系列便携式）详解

一、应用范围

ZGF系列便携式直流高压发生器是电力部门、工矿、冶金、钢铁等企业动力部门进行高压电气设备检测的关键工具。它主要用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等设备进行直流耐压试验或直流泄露电流试验，以评估设备的绝缘性能和安全可靠性。

二、技术特点

机箱设计：

采用国际通用型机箱，立卧两用，方便携带和放置，适应不同试验环境。

电路技术：

采用中频倍压电路，结合PWM脉宽调制技术和大功率IGBT器件，实现高效、稳定的电压输出。

电压稳定性：

电压大反馈机制确保输出电压稳定度高，纹波系数小（≤1%），满足高精度试验需求。

调压性能：

全量程平滑调压，电压调节细度好，调节精度≤0.5%，稳定度≤1%，电压电流误差控制在1%±1个字以内，确保试验数据的准确性。

升压方式：

升压电位器零起升压，避免电压突变对设备造成冲击，保护被试品安全。

特殊功能：

0.75UDC1mA功能按钮，方便进行氧化锌避雷器试验，精度≤1%，简化试验流程。

过压保护采用拔码设定，直观明了，误差±1%，确保试验安全。

三、操作说明

使用前检查：

检查连接电缆，确保无断路和短路现象。

检查倍压筒，确保无凝露现象，以免影响试验结果。

连接设备：

将倍压筒与控制箱用七芯电缆连接好，保持足够距离以避免干扰。

用不小于2.5mm²的铜线将被试品、倍压筒和控制箱三者可靠接地，确保试验安全。

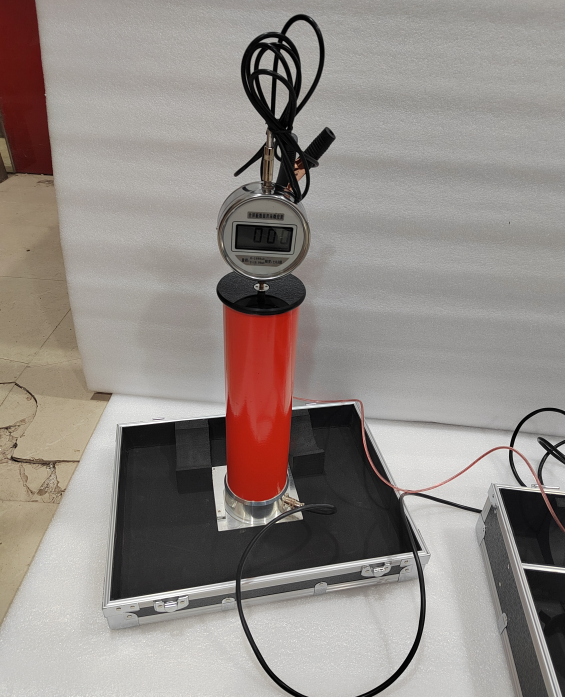

倍压筒高压输出端经微安表与被试品连接好，准备进行试验。

预热与设定：

接通电源开关，将仪器预热5分钟，确保设备稳定运行。

设定好所需电流、电压的最大值，为试验做好准备。

升压操作：

将升压电位器沿反时针方向旋转回到零位，确保起始电压为零。

高压灯亮时，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值。

直到达到所需电流、电压值时为止，保持稳定进行试验。

特殊功能使用：

如需要输出当前电压的0.75倍值时，按下0.75U按键即可自动调整，无需手动调节升压电位器。

注意：当发生器带负载时，按下75%按键后，应按下复位键后方能使75%键弹起，否则会损坏设备。

试验终止：

到设定时间后，仪器便自动切断输出并报警，提示试验完成。

如要终止试验，可按绿灯键或关掉电源来关闭输出，确保设备安全。
