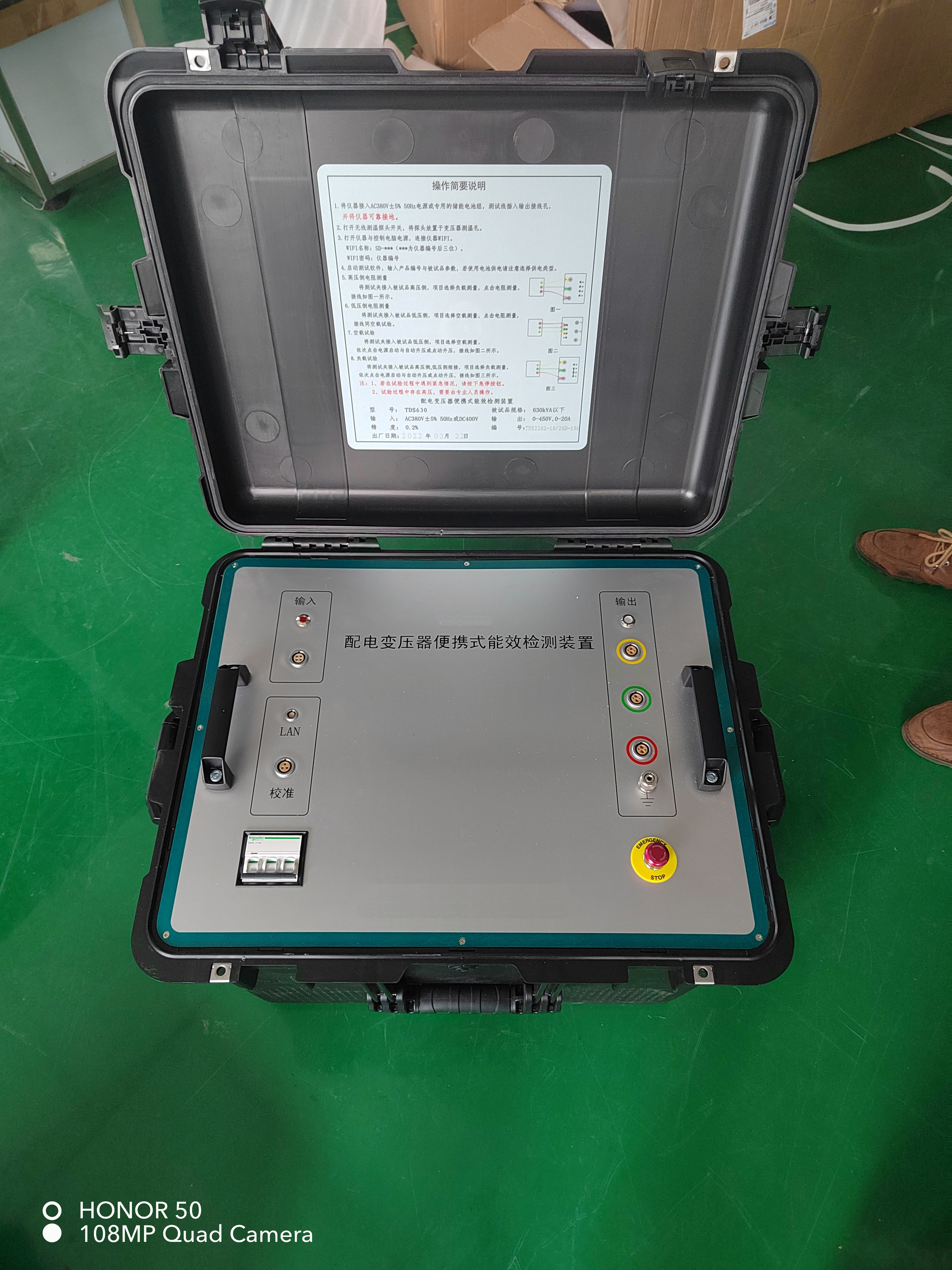

配电变压器便携式能效检测装置产品解析

一、产品简介

配电变压器便携式能效检测装置是一款集成化、高效率的现场检测设备，专为配电变压器能效等级评估设计。该装置通过电子式三相变频试验电源与配变能效测试仪的组合，仅需单相交流电源（220V/25A 50Hz）即可完成检测，并支持单相工频发电机（6kW）和动力型磷酸铁锂电池两种备用供电模式，彻底摆脱对固定试验工位的依赖。其核心优势在于：

降本增效：减少变压器运输及转场成本，实现物资仓库和工程现场的快速检测。

覆盖全面：满足1250kVA以下变压器空载试验、630kVA以下负载损耗（100%额定电流）及1250kVA以下负载损耗（50%额定电流）的测试需求，并支持2500kVA以下负载温升试验。

便携灵活：模块化设计结合快速连接插头，简化现场部署流程，提升检测效率。

二、性能特点详解

1. 模块化结构设计：简化系统，提升可靠性

技术革新：采用IGBT逆变SPWM脉宽调制调频调压电源，替代传统调压器及发电机组，减少设备数量与系统复杂度。

优势体现：

轻量化：设备体积缩小，便于运输与现场部署。

稳定性：电子式电源抗干扰能力强，输出波形畸变率低，满足标准要求。

兼容性：支持多种供电模式，适应不同场景（如无电网覆盖的偏远地区）。

2. 自动化程度及检测效率高：全流程智能控制

控制方式：计算机与PLC结合，实现“一次接线，全程自动”操作。

核心功能：

空载损耗测量：

一键顺控：自动完成90%、100%、110%电压下的空载损耗测试，并采集电压谐波含量数据。

智能校正：以平均值电压为基准，计算校正后的空载损耗结果，消除电压波动影响。

负载损耗测量：

集成直流电阻测量：无需接线更改，同步获取高、低压侧绕组直流电阻数据。

温度校正：依据GB1094.1-2013标准，结合无线测温探头实时采集绕组温度，自动校正负载损耗。

多电流采样：支持25%、50%、100%额定电流试验，计算额定条件下的负载损耗、电阻损耗、附加损耗及短路阻抗。

快速连接设计：采用标准化插头，减少现场接线时间，降低操作强度。

3. 双系统操控测试：灵活适配不同需求

单机版操控：

全汉化菜单：直观设置变压器参数（如铁芯类型、额定容量、接线组别等）。

标准数据库：内置《电力变压器能效限定值及能效等级》标准，自动匹配能效等级与限定值。

报告生成：根据测试结果直接打印能效等级结论，支持数据导出与发送。

平板/笔记本电脑操控：

蓝牙无线连接：通过配变能效操控软件实现远程控制，实时同步测试数据。

动态界面：测试功能与数据同屏显示，支持错误提示（如接线错误），确保操作规范性。

现场报告：连接打印机直接出具检测报告，提升现场交付效率。

三、技术参数与适用场景

适用场景：

电力公司物资仓库的变压器入库检测。

偏远地区或工程现场的变压器能效评估。

大规模配变质量抽检与能效分级管理。

四、产品优势总结

高效便捷：模块化设计+自动化流程，单台设备检测时间缩短50%以上。

成本优化：减少运输与试验工位租赁费用，单次检测成本降低30%-40%。

数据精准：集成温度校正与谐波分析，符合IEC及国标要求。

操作友好：双系统操控满足不同用户习惯，现场报告生成提升交付效率。

五、应用价值

该装置通过技术创新与功能集成，解决了传统变压器检测中“成本高、效率低、场景受限”的痛点，为电力行业提供了“随到随测、精准高效”的能效评估解决方案，助力电网企业实现绿色低碳转型与智能化运维管理。
