六相继电保护校验仪工作原理详解

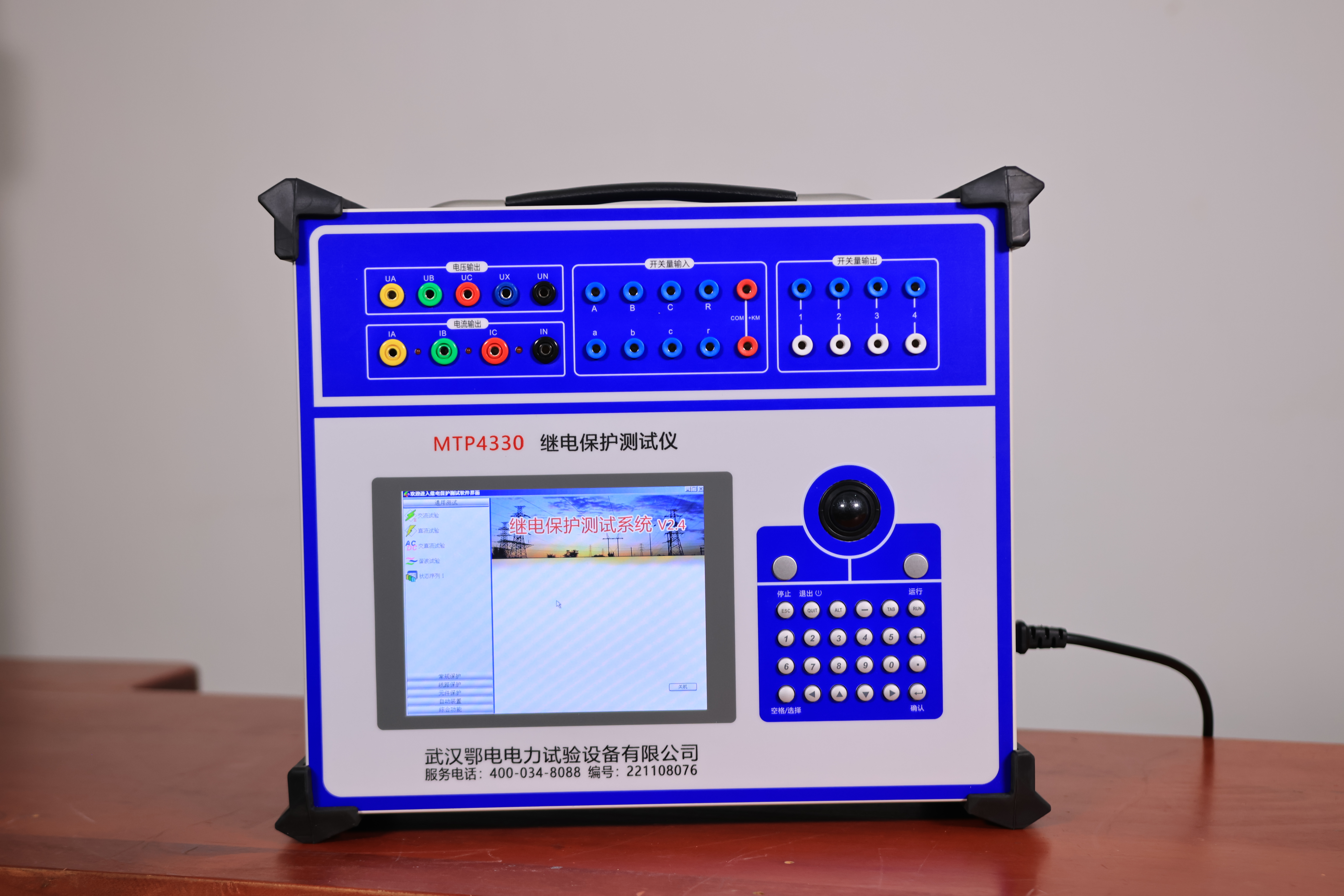

六相继电保护校验仪基于微机控制与电力系统理论设计，通过高性能处理器与数字信号处理器（DSP）实现六路电压和六路电流信号的同步输出，模拟电力系统中的各类故障场景。其核心原理如下：

信号生成与输出

高性能工控机作为控制核心，结合DSP技术，生成高精度模拟信号。

D/A转换器将数字信号转换为模拟信号，经线性功率放大电路处理后，输出波形失真小、线性度高的测试信号。

支持输出频率范围0~1000Hz、相位0~360°（精度0.1°），并可叠加2~20次谐波，模拟复杂故障特征。

闭环控制与反馈

采样电路实时采集被测设备的动作接点信号，通过A/D转换器将模拟信号转换为数字信号。

微处理器对数据进行滤波、运算处理，动态调整输出信号参数，确保测试准确性。

例如，当直流100A测试电流通过被测电阻时，仪器通过比较被测电阻与机内标准电阻的压降，精确计算电阻值。

自动化测试流程

操作人员通过界面设定测试参数（如电流、电压、频率等），校验仪自动输出模拟量并监测保护装置动作。

支持动作时间、特性曲线、定值校验等测试，并自动记录数据、生成报告。

测试结束后，系统自动复位，为下一次测试做好准备。

操作注意事项与维护要点

操作注意事项

电源管理

避免频繁开关主机电源，防止数据丢失或硬件损坏。

关机时，先关闭功放电源，再退出测试软件，最后关闭主机电源。

接口与存储设备

USB设备（如U盘）需在数据传输结束后热插拔，防止数据损坏。

使用专用自还原CF卡，避免非法关机或修改系统文件导致操作系统崩溃。

外接键盘或鼠标时，确保端口连接正确，否则Windows系统无法启动。

输出控制

严禁在输出状态下直接关闭电源，防止保护装置误动作。

开入量兼容空接点和电位（0~250VDC），带电接点需接入公共端子COM端。

散热与通风

禁止堵塞机身通风口，建议站立放置或打开支撑脚倾斜放置，确保散热效率。

大电流测试后，保证至少60秒散热时间再重复操作。

安全接地

现场干扰较强或安全要求高时，将电源线接地端可靠接地，或通过装置接地孔接地。

维护要点

定期检查

检查设备连接线、接口和电路板是否有磨损、腐蚀或损坏。

清洁散热孔和风扇，防止灰尘积累影响散热。

软件更新

定期检查并安装最新软件更新，修复漏洞、提升性能。

电池维护

检查电池状态，根据建议及时更换，确保备用电源可靠性。

环境控制

存放于干燥、阴凉、无尘环境中，避免高温、潮湿或腐蚀性气体。

操作培训

对操作人员进行专业培训，熟悉设备功能、测试流程及应急处理措施。

记录维护日志

详细记录设备使用、维护和故障情况，为后续维修提供参考。
