剩余电流保护装置测试仪产品手册

一、产品概述

剩余电流保护装置动作特性测试仪是武汉鑫华福电力设备有限公司研发的改进产品，专为验证符合国家标准《剩余电流动作保护器》（GB6829—95）第8.3条及GB16917.1—1997第9.9条的AC型交流脱扣器动作特性而设计。该测试仪能够全面验证AC型保护器的各项动作特性，测量精度满足规定要求，是生产厂家、电器检测站及用户单位进行校验、检验、验收的理想工具。

适用范围：

电子式2P断路器

电磁式1P＋N、2P、3P、3P+N、4P断路器

额定剩余动作电流在500mA以下的各种类型剩余保护器

主要特点：

模拟剩余电流提供广泛，试验电压值可选（50V、220V、85V、380V、500V），每档电压连续可调。

剩余动作电流和动作时间测量数字化，采用3位半发光晶体数码管显示，测量值在保护器动作后仍能保持，便于读数和记录。

正常工作条件：

温度：0—40摄氏度

相对湿度：20—85%

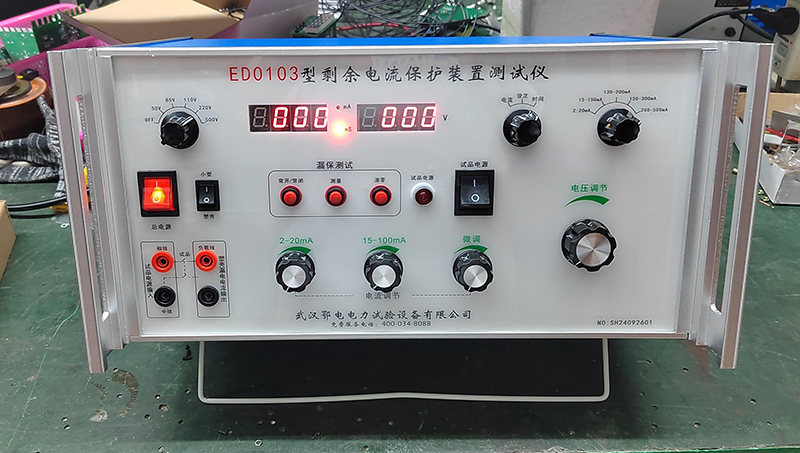

二、前面板布置及功能说明

总电源开关：控制测试仪整体电源。

输出电源开关：向上接通，向下断开。接通时，试品电源指示灯亮，{15}、{16}接线孔有电压输出。

电流极性开关：选择“L”时，电流输出在{15}{17}上；选择“N”时，电流输出在{16}{18}上。

试品电源指示灯：指示输出电源开关状态及{15}、{16}接线孔电压输出情况。

常开、常闭按钮：测量分断时间时使用，压下后直接合上试品，无需按下{6}即可测出分断时间。

测量按钮：测量保护器动作时间时按下，使剩余电流接通，显示试品分断时间。

清零键：测量保护器动作时间前清零，使显示读数为零。
8-10. 剩余电流电流调节旋钮：根据{11}选择的量程，分别进行不同范围的电流调节。

剩余电流选择开关：提供20mA、100mA、150mA、200mA、250mA、375mA、500mA七档选择。

测量功能选择开关：

电流：测量剩余电流动作值。

设定：预置所需剩余电流值，为测量动作时间作准备。

时间：在“设定”位置预置好后，测量保护器动作时间。

电压转换：提供50V、220V、85V、380V、500V五档电压选择。

电压调节钮：对每档电压进行连续调节。
15-18. 插孔：分别接试品电源输入端的L相、N相及输出端的L相、N相。

AC220V电源输入。

读数显示屏：3位半发光晶体数码管组成，显示剩余动作电流及剩余动作时间。

试品电源电压显示屏。

总电源保险（5A）。

输出短路保护开关1A。

三、使用方法

1. 验证保护器的动作特性

接通测试仪总电源：

打开总电源开关{1}，仪器灯亮。

测量保护器电流动作值：

a. 将测量功能选择开关{12}置于“电流”位置，电流调节旋钮{8}、{9}、{10}转至最左位置，选择相应电流量程，拨动{11}进行选择。

b. 拨动电压选择开关{13}至测试品所需电压位置，调节电压调节旋钮{14}，使输出电压等于试品所需电压。

c. 接好试品，{15}接试品电源输入端L相，{16}接N相，{17}接试品L相输出端，{18}接N相输出端。

d. 选择电流极性开关{3}的相应位置（L或N），合上试品。

e. 打开输出电源开关{2}，缓缓调节电流旋钮，直至试品断开。此时显示值即为试品的电流动作值，测试结束。

测量保护器动作时间：

a. 将{12}置于“设定”位置，调节电流调节旋钮使读数达到预定值，然后改置到“时间”位置。

b. 按清零钮{7}，读数显示应为“000”。

c. 合上试品，按下测量钮{6}。试品分断后，显示屏上的读数即为测分断时间，测试结束。

注：常开/常闭按钮应按在常开位置。

四、校正规程

1. 剩余电流校验：

a. 合上电源开关{1}，将功能选择开关{12}置于“电流”位置。

b. 选择电流极性开关{3}的相应位置（L或N）。

c. 将标准电流表接入插孔{15}、{17}或{16}、{18}。

d. 将电流选择开关{11}置于相应档位，缓缓调节电流调节钮，逐一分段校对。

2. 分断时间校验：

e. 将{12}置于“设定”位置，选择与标准毫秒计电平输入相应的信号，然后置于“时间”位置，按清零钮{7}，读显示应为“000”。

f. 选择电流极性开关{3}的相应位置（L或N）。

g. 将标准毫秒计电平输入端接入孔{15}、{17}或{16}、{18}，按下{5}，作相应的分段校对。
