避雷器计数器测试仪的详细解析

一、产品核心价值

保障避雷器监测可靠性

避雷器计数器是记录雷电冲击或操作过电压次数的关键设备，其动作准确性直接影响设备状态评估。若因密封不良导致内部受潮（如锈蚀、元件损坏），可能引发计数失效或误动作。该测试仪通过标准冲击电流法模拟真实雷电波形（8/20μs、100A），验证计数器功能，确保其可靠记录过电压事件，为电力设备维护提供数据支撑。

符合电力行业规范要求

依据《规程》规定，计数器需每年检测1次，且需满足连续3～5次正常动作、间隔≥30秒的测试标准。该仪器通过标准化测试流程，帮助用户快速完成合规性检查，避免因计数器故障导致的设备状态误判。

二、技术亮点与功能深化

1. 标准冲击电流模拟技术

波形精度：输出8/20μs标准雷电冲击电流波（波头时间8μs、波尾时间20μs），峰值电流100A（±5%），精准复现真实过电压场景。

动作验证逻辑：通过冲击电流触发计数器动作，若连续3次正常计数（无漏计、卡滞），则判定设备合格；否则需解体检修。例如，某电业局检测27只计数器时，发现3只因受潮失效，验证了该方法的可靠性。

安全设计：冲击电流发生器内置限流保护，避免测试过程中对计数器造成二次损伤。

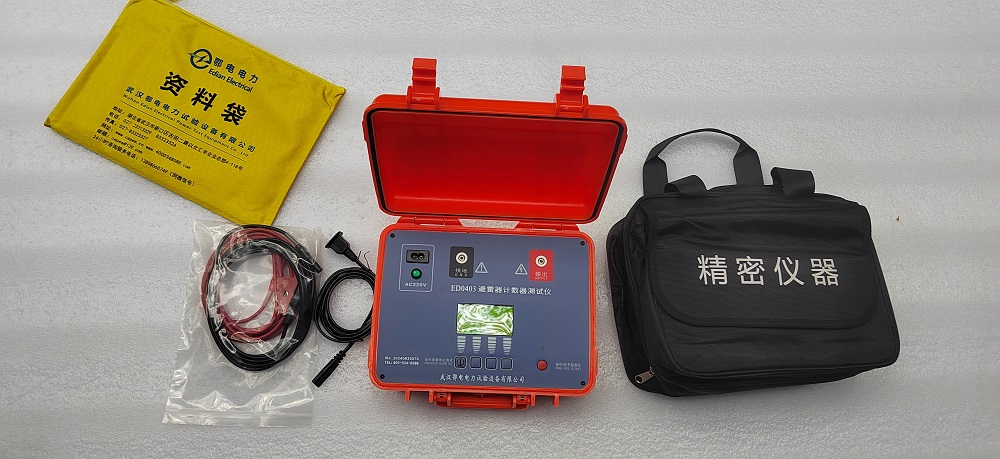

2. 便携式设计与电源方案

轻量化结构：

尺寸为415mm×320mm×168mm，重量仅4.5kg（含测试线缆），便于单人携带至变电站、线路现场。

人体工学手柄设计，减少长时间操作疲劳。

双模式供电：

内置可充电锂电池（DC1600V输出，±5%精度），支持离线测试，摆脱交流电源限制。

交流适配器输入（如AC220V转DC1600V），满足室内长时间测试需求。

3. 智能化操作与合规性保障

一键测试流程：

连接计数器与测试仪输出端子。

设置冲击次数（3～5次）与间隔时间（≥30秒）。

启动测试，仪器自动完成冲击电流输出与计数验证。

测试结束后，计数器归零（符合《规程》要求）。

数据记录与导出：

内置存储器记录测试时间、冲击次数、计数器动作结果，支持USB导出至电脑生成报告。

测试日志可追溯，满足电力设备预防性试验档案管理需求。

三、关键技术指标

输出电流波形：8/20μs（标准雷电波），符合IEC 60099-4、GB 11032等标准要求。

峰值电流：100A（±5%），覆盖常规避雷器计数器动作阈值。

输出电压：DC1600V（±5%），适配不同厂家计数器触发电压需求。

测试次数与间隔：支持3～5次连续测试，间隔时间≥30秒，避免计数器内部元件过热。

防护等级：IP54（防尘防水），适应户外恶劣环境（如雨天、沙尘）。

四、典型应用场景

1. 避雷器年度预防性试验

场景：某220kV变电站需对10组避雷器计数器进行年度检测。

操作流程：

使用测试仪对每组计数器施加3次8/20μs、100A冲击电流，间隔30秒。

若计数器显示值与冲击次数一致，则判定合格；否则标记为需检修设备。

测试完成后，通过USB导出数据至PMS系统，更新设备台账。

2. 新装避雷器验收测试

场景：新建线路投运前，需验证避雷器计数器功能是否正常。

优势：测试仪可模拟雷电冲击，提前发现计数器密封缺陷或元件故障，避免投运后因计数失效导致状态误判。

3. 故障计数器现场检修

案例：某避雷器计数器在雷雨季节后未动作，怀疑内部受潮。

解决方案：

使用测试仪施加冲击电流，若计数器仍不动作，则解体检修（发现内部触点锈蚀）。

更换元件后复测，确认功能恢复。

五、选型建议

高频次测试需求（如第三方检测机构）：
选择支持数据存储与导出的高配型号，提升报告生成效率，满足多场景、高强度测试需求。

年度例行试验需求（如基层供电单位）：
基础型号即可满足需求，兼顾性价比与便携性，同时确保符合《规程》要求。

六、总结

该避雷器计数器测试仪通过标准冲击电流模拟、轻量化设计、双模式供电三大核心优势，解决了传统测试方法（如电容器放电法）波形不精准、操作复杂的问题。其符合《规程》的测试流程、IP54防护等级及数据追溯功能，使其成为电力设备预防性试验的必备工具，有效保障避雷器计数器的可靠运行，为电网安全稳定运行提供关键支持。
