SF6气体密度继电器测试仪介绍

随着我国电网的飞速发展，SF6断路器以及SF6全封闭组合电器在电力部门得到了广泛的应用。在这些SF6电气设备中，对SF6气体压力的监督是保障设备安全运行的一项重要指标。为满足电力运行部门对SF6气体密度继电器和SF6压力表现场测试检验的需要，SF6气体密度继电器测试仪应运而生，以下是对其详细介绍：

一、技术指标

测量范围：0～1.6MPa，能够满足大多数SF6电气设备的测试需求。

精度等级：0.25级，确保测试结果的准确性。

工作环境：温度-20～40℃，相对湿度≤80%，适应多种环境条件下的测试工作。

接口尺寸：被测表接头M20×1.5，或另配SF6气体专用组合接头，方便与不同型号的SF6电气设备连接。

外形尺寸：340×150×50(mm)，体积小，重量轻，便于携带和现场使用。

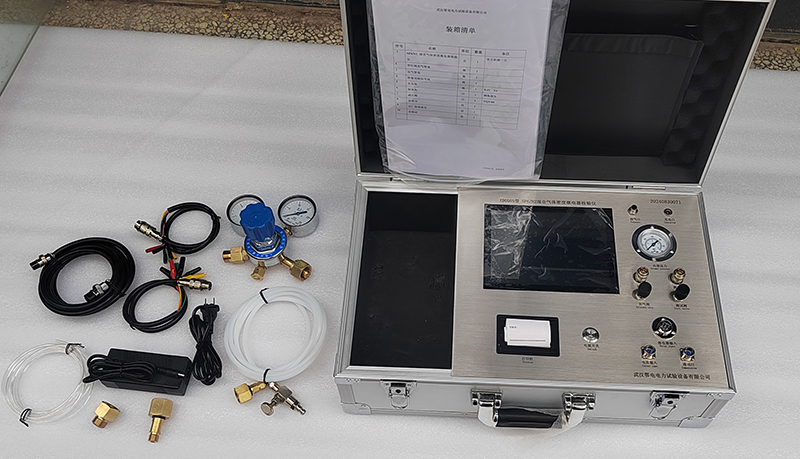

二、仪器各部分说明

压力输出引压管：用于输出测试压力，连接至被测设备。

仪器面板：包含操作按钮、显示屏等，用于设置测试参数和显示测试结果。

基准压力表：用于校准和显示测试压力，确保测试的准确性。

降压手轮和升压手轮：用于调节测试压力，满足不同测试需求。

压力源引压管：连接至压力源，为测试提供稳定的压力。

快速接头：方便快速连接和断开被测设备，提高测试效率。

三、维护保养

SF6气体密度继电器测试仪是一台精密的指针式压力测试仪器，各部分之间的连接不许随便拆卸，以免破坏连接处的气密性，影响仪器的正常使用。

加压阀和卸压阀都是极精密的调节阀，要求非常洁净。稍有灰尘粘附上，都会影响气密性。因此，每次使用完毕后，要将仪器表面的灰尘擦拭干净，放置在干燥清洁的地方保存，不要让灰尘侵入到引压管中去。

每次使用前，在脚踏压力泵或N2和SF6气体与仪器未连接时，先用脚踏压力泵或N2和SF6气体吹净可能侵入到引压管中的灰尘。

四、使用方法

根据SF6设备的型号，选择相应的接头。

将接头与开关设备上的气体管道接头连接，确保连接紧密且密封良好，即可进行充放气工作。

五、注意事项

接头与开关设备上的气体管道接头连接时，注意应有密封圈，以确保连接处的气密性。

连接接头时，不要用力过猛，以防螺纹滑丝，影响连接效果和测试准确性。
