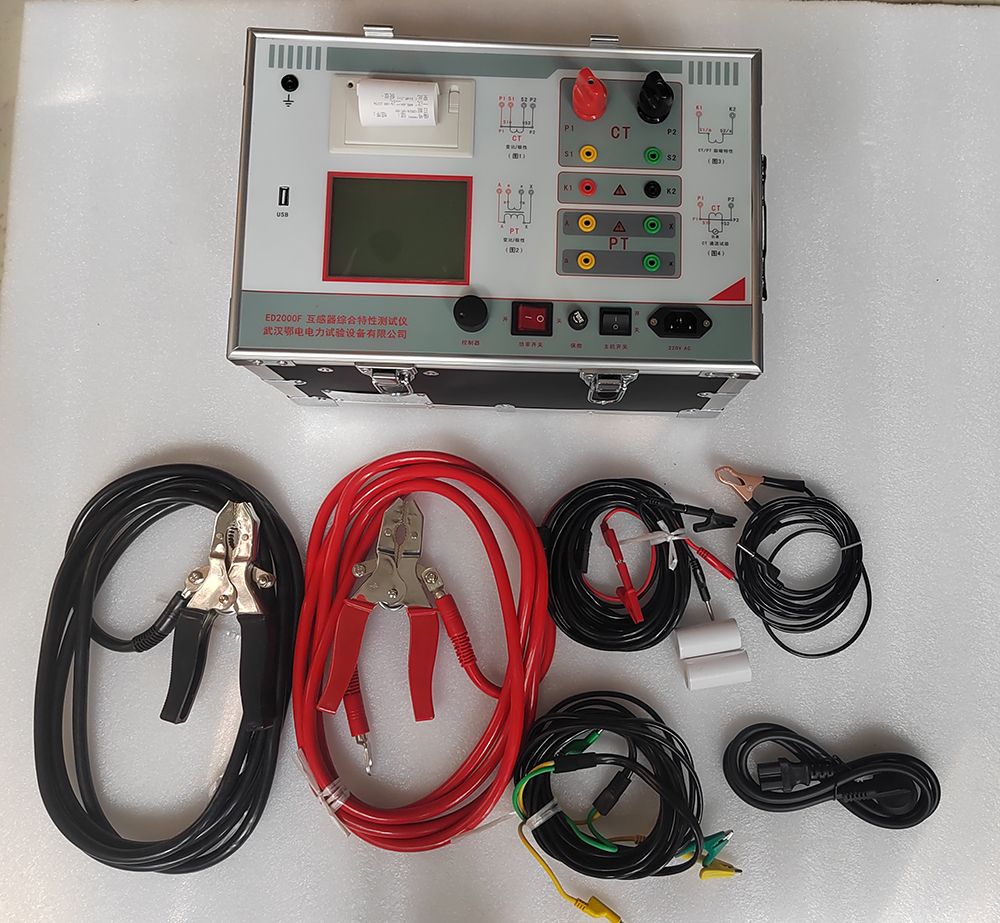

互感器特性综合测试仪介绍

一、核心功能

CT检测功能

励磁特性曲线测试：自动绘制伏安特性曲线，并计算拐点电压/电流值。

误差曲线分析：生成5%和10%误差曲线，评估互感器在故障电流下的传变能力。

变比与极性测试：支持5A/5A至25000A/5A、5A/1A至5000A/1A的变比测量，自动判别极性。

二次负荷测试：测量实际接入的二次负荷阻抗，验证是否在允许范围内。

交流耐压与退磁：支持二次绕组交流耐压试验及铁芯退磁处理，消除剩磁影响。

PT检测功能

励磁特性测试：测量空载电流，评估铁芯性能。

变比与极性判别：验证PT变比是否与铭牌标注一致，判断二次绕组极性。

交流耐压试验：检测PT二次绕组的绝缘强度。

二、技术特点

高输出能力

单机输出电压范围 0-2500V，电流范围 0-600A，满足高容量测试需求（如500kV输变电工程）。

输入电压支持 AC220V/380V 自动识别，无需外接升压或升流设备。

高精度与自动化

数字电压表分辨率 0.1V，电流表分辨率 0.01A，测量误差 ≤1%。

自动完成升压/升流、数据采集、曲线绘制及结果计算，省去手动调压和记录步骤。

数据管理与存储

内置大容量存储器，可保存 3000组测试数据，掉电后不丢失。

支持 U盘转存，数据可通过PC端软件生成检测报告，符合规范格式要求。

安全与便携性

具备过流、过压保护功能，试验前需可靠接地，确保操作安全。

整机重量 ≤22kg，体积小巧，便于现场流动测试。

三、操作优势

智能交互界面

采用 320×240大屏幕液晶，全中文图形化显示，操作直观。

配备 进口旋转鼠标，参数设置快速简单，无需复杂培训。

现场打印与导出

内置微型快速打印机，支持测试结果现场打印（含伏安曲线图）。

通过 USB通信接口 连接笔记本电脑，实现数据编辑、保存或打印。

简化接线设计

仅需 8个测试端口 即可完成CT/PT所有试验项目，接线安全简单，降低劳动强度。

四、适用场景

新建变电站/发电厂验收：用于互感器交接试验，验证设备性能是否符合标准。

运行中设备周期性检测：定期评估互感器状态，预防潜在故障。

故障诊断与改造验证：快速定位互感器故障点，验证改造或更换后的性能。

计量部门检定：对电能计量用互感器进行精度测试，确保计量准确性。

五、仪器别名

多功能互感器测试仪、PT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪等。

总结：互感器特性综合测试仪通过集成化、自动化设计，实现了对CT/PT的全面检测，具有输出能力强、精度高、操作简便等优势，是电力行业保障互感器安全运行的重要工具。
