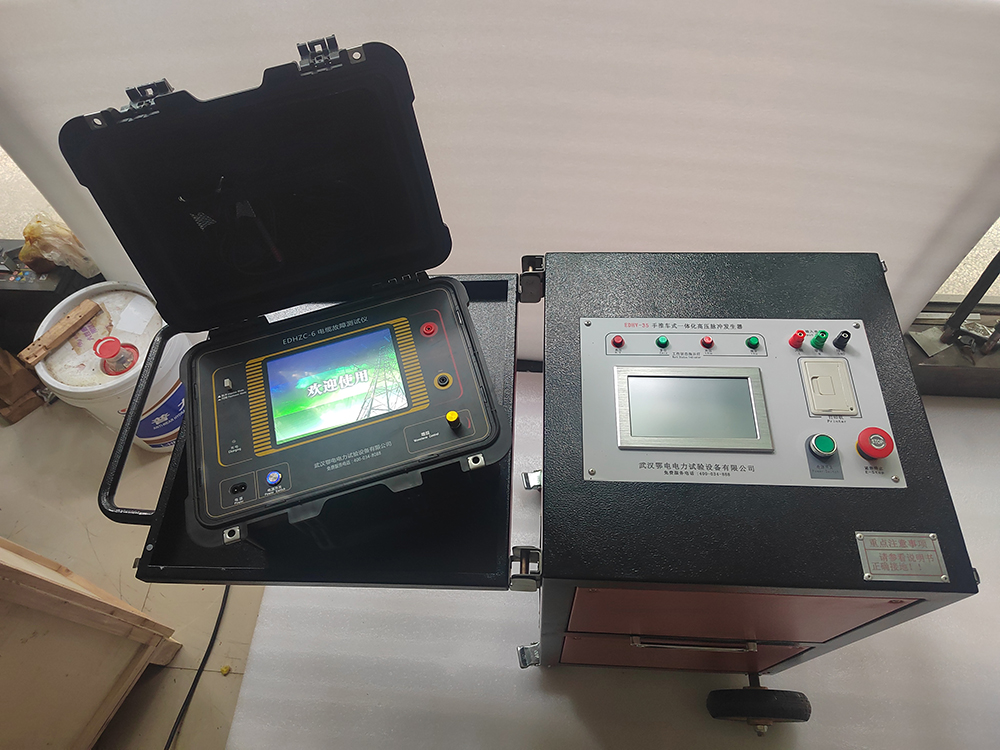

电缆故障测试仪说明

电缆故障测试仪是一款专为电力、通信行业设计的便携式智能检测设备，可精准定位35kV以下电压等级电缆的短路、断路、低阻及高阻闪络/泄漏故障。以下从技术特性、测试原理、操作优势及典型应用场景展开详细说明：

一、核心功能与技术特性

全场景故障检测能力

故障类型覆盖：支持低阻短路（电阻＜100Ω）、高阻闪络（瞬时击穿）、泄漏性故障（绝缘老化）及断路故障的定位与诊断。

检测方法：

低压脉冲法：适用于低阻及断路故障，通过发射低电压脉冲信号，分析反射波形计算故障距离。

高压闪络法：针对高阻故障，施加高压脉冲使故障点击穿，捕捉瞬态反射信号，突破高阻绝缘屏障。

高精度测试参数

测试距离：低压脉冲法最大60km，高压闪络法最大40km，满足长距离电缆检测需求。

系统精度：误差＜20cm，读数分辨率1m，确保故障点定位精准。

采样频率：支持6MHz至192MHz多档调节，适应不同故障类型对波形细节的需求。

电波速度预置：内置油浸纸（160m/μs）、交联聚乙烯（172m/μs）、聚氯乙烯（184m/μs）等常见电缆介质的传播速度，并支持自定义测速功能，通过已知电缆长度反推电波速度。

智能化操作设计

触摸屏交互：全功能按键集成于8寸彩色液晶屏，支持波形缩放、双游标卡位、数据存储（3200组）及同屏对比。

采样方式灵活：提供电流取样（适用于高压闪络法）与电压取样（适用于低压脉冲法）两种模式，适应不同测试场景。

环境适应性：工作温度范围-20℃至+55℃，湿度≤90%，可在恶劣户外环境稳定运行。

二、测试原理与故障定位逻辑

雷达测距原理应用

向电缆发射脉冲信号，当信号遇到故障点（阻抗突变）时产生反射波，通过分析入射波与反射波的时间差（T）及电波传播速度（V），计算故障距离：

S = VT / 2

双游标卡位技术：用户可通过触摸屏直接标记波形特征点（如入射波起点与反射波拐点），系统自动计算并显示故障距离，操作直观高效。

高阻故障突破机制

高压闪络法通过施加数千伏脉冲电压，强制故障点击穿形成瞬态导电通道，使反射信号得以捕获，解决传统方法无法检测高阻故障的难题。

三、操作优势与用户体验

便携性与易用性

轻量化设计：体积430×300×190mm，重量约10kg，单人可轻松搬运至现场。

快速部署：3步完成接线（连接电缆、选择测试方法、启动测试），5分钟内获取故障位置。

数据管理与分析

波形存储与回放：支持历史波形调用，便于对比分析故障发展趋势。

多介质兼容性：通过自定义电波速度功能，可适配特种电缆（如矿用、船用电缆）的检测需求。

四、典型应用场景

电力电缆维护

快速定位10kV/35kV配电电缆的短路、断路故障，缩短抢修时间，保障供电可靠性。

检测交联聚乙烯电缆绝缘老化导致的泄漏故障，预防突发停电事故。

通信电缆检修

定位同轴电缆、光缆外护套破损引起的低阻故障，减少信号衰减。

工业与特种电缆检测

适用于矿井、船舶、轨道交通等场景的特种电缆故障排查，满足复杂环境下的检测需求。

五、技术参数总结

检测方法：低压脉冲法、高压闪络法

最大测试距离：低压脉冲法60km，高压闪络法40km

系统精度：＜20cm

采样频率：6MHz-192MHz（7档可调）

电波速度预置：油浸纸160m/μs、交联聚乙烯172m/μs等

工作温度：-20℃至+55℃

体积/重量：430×300×190mm / 约10kg

电缆故障测试仪以高精度、智能化、便携性为核心，通过雷达测距原理与双采样技术结合，实现电缆故障的快速定位与诊断，是电力、通信行业现场检测的必备工具。
