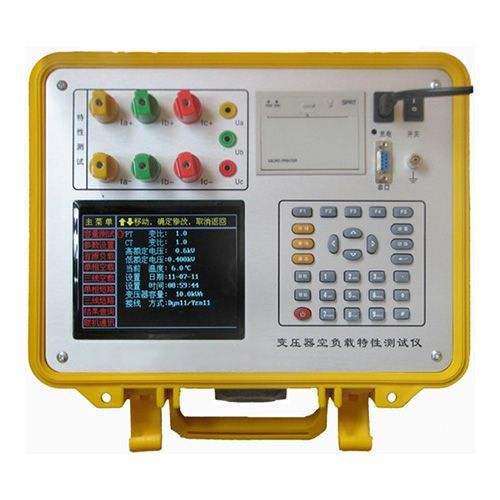

变压器空负载特性测试仪操作指南

一、产品简介

变压器空负载特性测试仪是专为变压器空载损耗、负载损耗参数测量设计的高精度数字化工业仪器。其核心优势包括：

六路独立通道：同步采集三相电压/电流，支持高精度A/D转换。

智能信号处理：采用单片机控制技术，抗干扰能力强，尤其适用于低功率因数（如空载状态）下的精确测量。

全参数记录：自动存储空载损耗、负载损耗、阻抗电压、功率因数等关键数据，支持历史数据追溯。

典型应用场景：

变压器出厂试验

预防性维护中的损耗参数验证

科研机构变压器性能分析

二、安全操作规范

基础要求：

操作资质：操作人员需具备电气安全基础知识，熟悉仪器功能。

环境要求：

避免强振动、潮湿（相对湿度≤80%RH）、高温（>40℃）环境。

禁止在易燃易爆场所使用。

关键安全措施：

接地保护：仪器必须通过专用接地端子可靠接地，防止触电。

断电操作：测试完成后，先按复位键清除残余电压，再关闭电源开关。

接线规范：

电压/电流输入线需严格区分量程，避免超限（电压≤450V，电流≤50A）。

禁止带电插拔测试线。

三、核心性能特点

四、技术指标

五、操作注意事项

接地优先：仪器外壳接地端子必须与大地可靠连接，使用黄绿双色接地线。

顺序操作：

接线完成后，检查量程设置是否匹配被测变压器参数。

测试结束时，先按复位键释放残压，再断开电源。

量程限制：

电压输入不得超过450V，电流输入不得超过50A，否则可能损坏仪器。

异常处理：

若仪器报警或数据异常，立即断电检查接线是否松动或被测设备是否故障。

六、维护与存储

日常保养：

用干燥软布清洁外壳，禁止使用酒精或腐蚀性清洁剂。

定期检查测试线绝缘层是否破损。

长期存放：

存放于干燥通风的室内，温度-10℃~50℃，避免阳光直射。

每月通电自检一次（运行时间≥30分钟）。
