氧化锌避雷器测试仪操作指南

一、概述

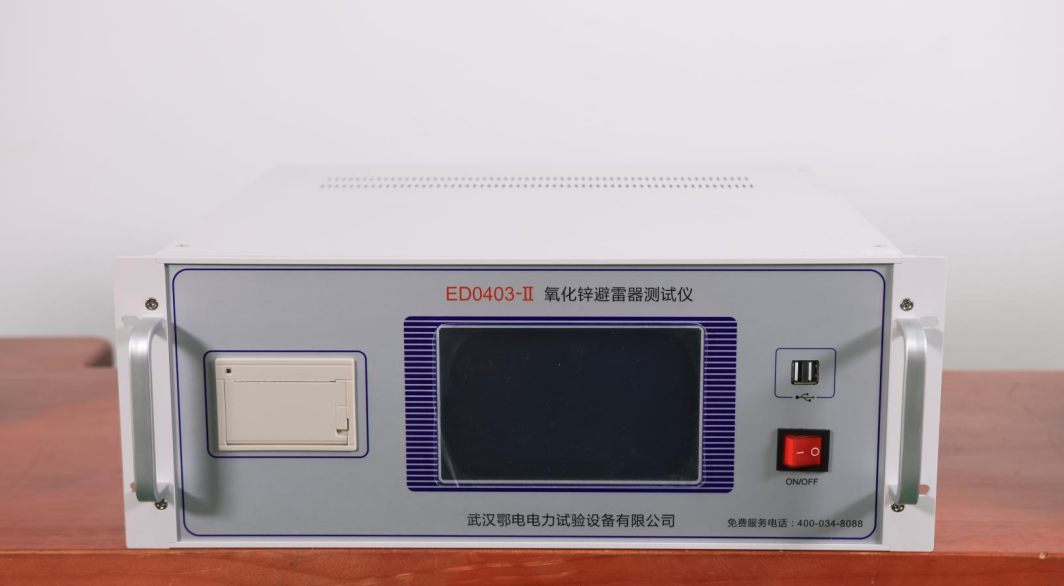

氧化锌避雷器测试仪是专用于检测10kV及以下电力系统无间隙氧化锌避雷器（MOA）内部缺陷的便携式设备，可测量直流参考电压（U1mA）及0.75U1mA下的泄漏电流（Id）。仪器集成直流高压电源、测量与控制系统，具备体积小、重量轻、操作便捷等特点，适用于电力系统现场试验及避雷器生产厂质检。

二、使用前准备

环境检查

确保测试环境干燥、无强电磁干扰，温度范围-10℃~+40℃。

避免在雷雨天气或潮湿环境中操作。

设备检查

检查仪器外观是否完好，高压套管、接线柱无破损。

确认测试线（高压线、接地线）绝缘层无老化或裂纹。

安全防护

操作人员需穿戴绝缘手套、绝缘靴，站在干燥绝缘垫上。

现场设置警示围栏，禁止无关人员靠近。

三、操作步骤

1. 接线与接地

将仪器外壳通过专用接地线牢固连接至接地端子（接地电阻≤4Ω）。

将避雷器一端插入高压套管（H端），另一端用线夹连接至L端（红色接线柱）。

注意：L端为测量地，严禁与保护地线（大地）直接相连，避免形成接地环路。

2. 仪器自检

合上电源开关，仪器启动后自动自检，报警灯（红色）与放电灯（黄色）亮起。

按下检测按钮，电压表与电流表指示值应为“零±1个字”（如不为零，需调零，见第四节）。

3. 测试模式设置

按下复位键，报警灯熄灭，仪器进入待机状态。

将“校准/测量”转换按钮置于“测量”位（凸起状态）。

4. 执行测试

按下检测按钮并保持约1秒，仪器自动完成以下检测：

施加直流电压至U1mA，记录电压值。

降压至0.75U1mA，测量泄漏电流Id。

测试结果自动锁存于表头，放电灯亮起表示测试完成。

5. 结果判断与处理

报警灯亮：

原因：MOA内部接触不良或外部接线松动。

处理：检查接线，更换试品后重新测试。

报警灯不亮：

表明MOA状态正常，记录表头显示的U1mA及Id值。

6. 测试结束

关闭电源开关，断开高压线与接地线。

对避雷器充分放电（使用放电棒接触高压端3秒以上）。

四、仪器调试与维护

1. 表头调零

启动仪器（不接试品），按住检测按钮不放。

调节电压表与电流表对应的电位器，使指示值为“零±1个字”。

2. 0.75U1mA校准

将“校准/测量”按钮置于“0.75U1mA”位（按下状态）。

接试品后按下检测按钮，记录U1mA值，松开按钮后观察电压降至U1。

若U1≠0.75U1mA，调节线路板电位器直至满足要求，恢复按钮至“测量”位。

3. 误差修正

接入已知U1mA的标定试品（如27.0kV），按住检测按钮。

调节电压表左侧基准电位器，使显示值与标定值一致。

4. 故障处理

电流表显示“[[[”或无法调零：

原因：输入保护运放（CA3140E）损坏。

处理：更换IC1芯片（备件需与原型号一致）。

电压表异常：

更换IC2芯片并重新校准。

五、注意事项

安全规范

严禁在高压输出状态下断开接线，避免电弧灼伤。

测试完成后，必须对避雷器及仪器高压端放电。

操作禁忌

禁止超量程使用（最大输出电压≤10kV）。

避免仪器长时间空载运行，防止高压元件过热。

存储与运输

存放于干燥通风处，避免阳光直射。

运输时使用专用包装箱，防止震动导致元件松动。

本仪器符合GB/T 11032-2020《交流无间隙金属氧化物避雷器》标准，操作前请仔细阅读说明书并严格遵守安全规范。
