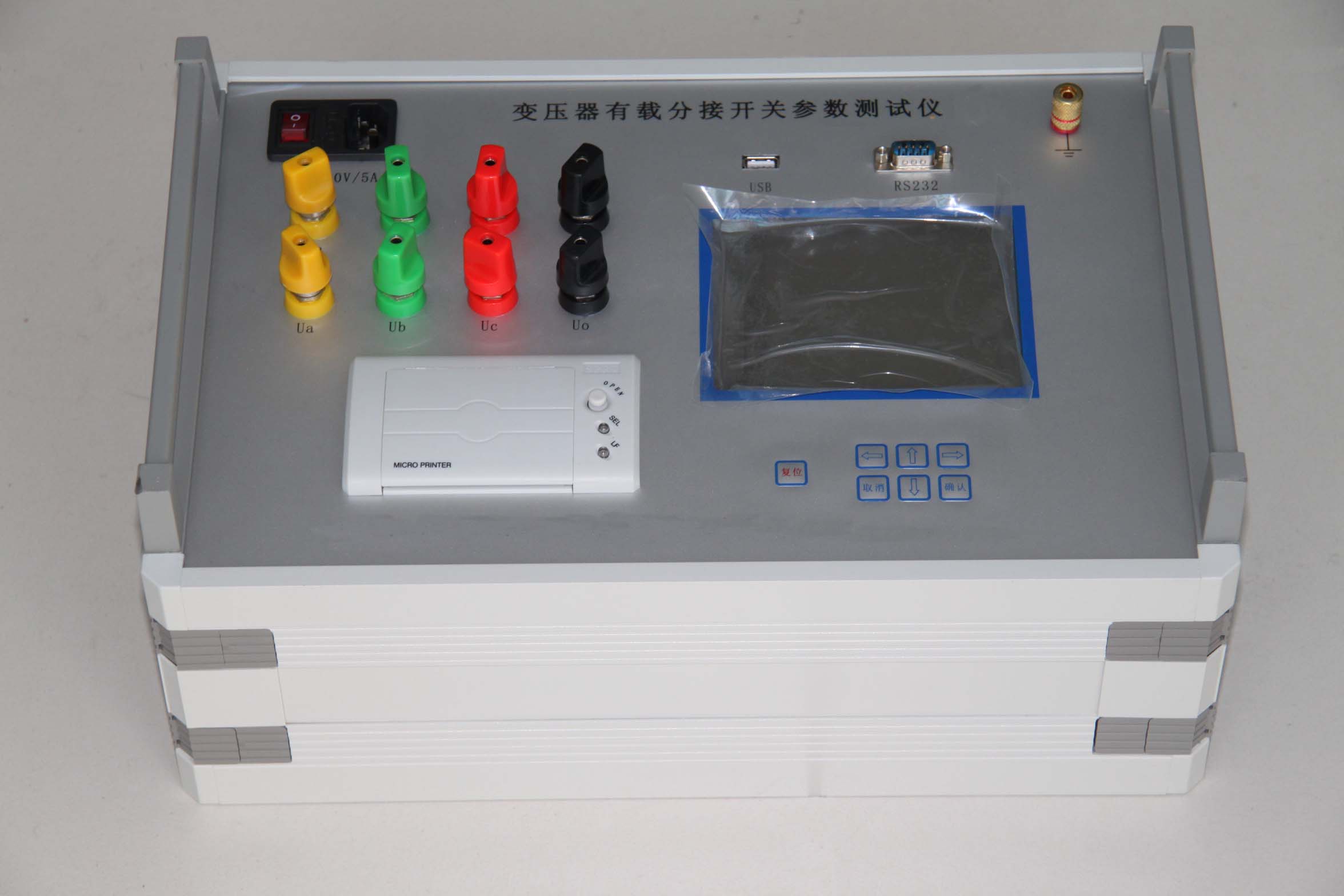

电力变压器有载分接开关参数综合测试仪使用指南

一、使用条件及注意事项

环境要求

温度：-20℃～+40℃；湿度≤80%。

避免雨淋、阳光直射液晶屏。

安全操作

使用前接好保护地线，严禁带电测试！

变压器外接引线较长时，需拆去引线以减少电磁干扰。

接通测试线后方可启动测试开关；单相测试时，其他两相测试线需开路。

带绕组测试时，非测试侧必须短路接地。

测试后操作

关闭仪器电源后，至少等待3分钟再拆测试线。

二、基本功能及特点

核心功能

测量有载分接开关的过渡过程、波形、时间、过渡电阻值、三相同期性、选择开关分离角等参数。

支持带绕组或不带绕组测试，适应不同场景需求。

数据管理

结果可储存、打印，或通过U盘转存至PC机（仪器内置存储3组数据，断电不丢失）。

配套专用软件（支持WIN98/2000/XP系统），便于数据存档与分析。

操作体验

高度智能化：中文菜单提示，操作简单；可调式永久性时钟，无需手动输入时间。

安全防护：防冲击、过电压保护电路；电源噪音滤波及抗干扰设计，确保稳定性。

三、主要技术指标

四、测试中注意事项

带绕组与不带绕组测试对比

带绕组测试时间较长（约3-7ms），建议采用1-N方向以减少绕组电感量影响。

波形异常处理

若波形出现断点，可反向测试一次。若反向波形对称处仍有断点，则可能存在故障；若无断点，需重新正向测试分析。

优先进行不带绕组测试，并保存两种方式下的波形以便对比。

灵敏度调整

过渡电阻＜3Ω时，按↑/↓键提高灵敏度。

触发过早（误触发）：按↑键增大数字；触发过晚（未触发）：按↓键减小数字（默认灵敏度为10）。

三相波形异常

若三相波形混乱，可能是某相接触不良，需分相测试。

长期未动开关处理

测试前多次切合开关，磨除触头表面氧化层及杂质。

五、应用问题说明

国家标准与认证

该仪器为独家专利产品，无单独国家标准，但内部电子器件符合国标。企业标准已获河北省技术监督局批准，并参与国家经贸委组织的技术标准编写。

波形分析要点

与理想波形对比：关注相似性、时间误差（需在制造厂允许范围内）、电阻值（通过光标线读取而非波形幅值）。

历史对比：与同型号开关及上一次测试波形对比，便于发现缺陷。

分接位测试方法

M型/T型开关：测单到双（如1-2）及双到单（如2-3）各一次。

V型开关：从1分接位连续测至n位，再反向测至1位。

程序段时间与电阻确定

时间：从曲线拐点起始/终止。

电阻：移动光标线至目标点，读取波形右侧数字或打印值。

特殊情况：M型并联双断口结构电阻值为铭牌标定值的1/2；波形过零点持续＞2ms且电阻＞40Ω时，可能存在接触不良。

三相不同期性

一般要求≤5毫秒；若三相并联当一相用，则要求≤2毫秒。

定量方法：通过光标线移动及按键（F1/F2/F8）计算各相过渡时间差。

六、总结

测试仪通过智能化设计、高精度测量及抗干扰能力，为变压器有载分接开关的检测提供了可靠工具。用户需严格遵循操作规范，结合波形分析与历史数据对比，可有效识别开关缺陷，避免事故发生。如遇问题，请及时联系厂家技术支持。
