通用变频电源产品概述

本装置专为10kV、35kV、110kV、220kV变电站及线路等电气主设备的交流耐压试验设计。电抗器采用多只独立设计，既适用于高电压、小电流的设备试验，也满足低电压交流耐压试验需求，适用范围广泛，是地、市、县级高压试验部门及电力安装、修试工程单位的理想耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器构成。

一、串联谐振在电力系统中的应用优点

电源容量需求低：串联谐振电源利用谐振电抗器和被试品电容产生高电压和大电流，电源仅需提供系统中有功消耗部分，试验所需电源功率仅为试验容量的1/Q。

设备轻便：省去笨重的大功率调压装置和普通大功率工频试验变压器，谐振激磁电源仅需试验容量的1/Q，系统重量和体积大幅减少，一般为普通试验装置的1/10 - 1/30。

输出电压波形优良：谐振电源作为谐振式滤波电路，能改善输出电压波形畸变，获得优质正弦波形，有效防止谐波峰值对试品的误击穿。

防止短路电流烧伤：串联谐振状态下，试品绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降至正常试验电流的1/Q。相比之下，并联谐振或试验变压器方式做耐压试验时，击穿电流会急剧上升几十倍，两者相差数百倍。因此，串联谐振能有效定位绝缘弱点，同时避免大短路电流烧伤故障点。

无恢复过电压：试品击穿时，因失去谐振条件，高电压立即消失，电弧迅速熄灭，且恢复电压再建立过程漫长，易于在再次达到闪络电压前断开电源。此电压恢复过程为能量积累的间歇振荡过程，持续时间长且无恢复过电压。

二、变频谐振主要功能及技术特点

多重保护功能：装置具备过压、过流、零位启动、系统失谐（闪络）等保护功能，保护值可根据用户需求设定。试品闪络时，闪络保护动作并记录闪络电压值，供试验分析。

轻便易携：单件重量不超过65kg，便于现场使用。

灵活工作模式：提供全自动、手动、自动调谐手动升压三种模式，用户可根据现场情况灵活选择，提高试验效率。

数据存储与打印：能存储和异地打印数据，数据编号为数字，便于用户识别和查找。

自动扫频与显示：自动扫频时，频率起点可在规定范围内任意设定，扫频方向可向上或向下选择。液晶大屏幕显示扫描曲线，便于用户直观了解是否找到谐振点。

DSP平台技术：采用DSP平台技术，便于根据用户需求增减功能和升级，人机交互界面更加人性化。

三、变频串联谐振试验装置技术参数

（一）技术指标

输出电压波形畸变率：<1.0％

连续工作时间：额定条件下一次性工作15分钟。

装置自身品质因数：Q>50

电缆和发电机试验满负荷品质因数：Q>30（与负载相关）

主变压器和线路试验满负荷品质因数：Q>30（与负载相关）

输入电源：三相380V，可做额定负载试验。

频率调节范围：20Hz～300Hz

系统测量精度：1.5％

保护功能：过压、过流、零位启动、闪络保护等

（二）设备遵循标准

GB50150 - 2006《电气装置安装工程电气设备交接试验标准》

DL/T849.6 - 2004《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641 - 1999《试验变压器》

GB10229《电抗器》

GB/T.311 - 1997《高压输变电设备的绝缘与配合》

DL/T846 - 2004《高电压测试设备通用技术条件》

GB4793 - 1984《电子测量仪器安全要求》

GB2900《电工名词术语》

GB4208《外壳防护等级》

GB191《包装贮运标志》

GB/T16927 - 1997《高电压试验技术》

（三）设备主要配置及技术参数说明

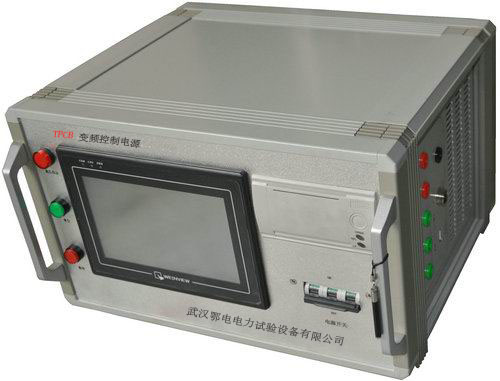

变频电源（一台）

技术参数

额定功率：5.5 - 500kW（示例：6kW）

输入电压：三相380V 45～65Hz，可做额定负载试验。

输出电压：0～400V可调

输出电压频率：20～300Hz

频率调节：0.1Hz步进可调

频率不稳定度：≤0.02%

输出电流：13～1250A（示例：15A）

四、性能特点

放置方式：纵向和横向放置，适合现场操作及观察。

防震保护：内外部具备特殊减震橡胶支撑脚和保护铝箱，有效减缓运输颠簸和吊装冲击，保证长期稳定性和可靠性。

参数显示：触摸或外接鼠标大屏幕液晶界面显示系统，可显示谐振电压、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容、电感、频率互换计算、参数查询等，还可显示频率曲线、电压曲线等，直观判断试验谐振频率准确及稳定性。

参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数设置，包括起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示及帮助等。

试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态，具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。

保护功能及信息提示：具备高压过压保护、低压过流、过流保护、失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。

数据存储功能：

试验结果保存：手动或自动试验完毕后，显示试验时的详细参数，中断时提示中断状态。参数保存在非易失存储器中，可保存50次试验记录。

数据查询：已保存的试验结果数据显示到屏幕上，具有USB接口，可输出打印或利用设备所携带打印机打印。

自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.5%。

调频范围及频率分辨率设定：调频范围可设为20～300Hz、45～100Hz、50Hz等，频率分辨率可预设为0.1Hz、0.05Hz、0.02Hz或0.01Hz，在调谐效率与调谐精准度之间取得优化平衡。频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。
