雷击计数器测试仪详细说明

一、产品概述

避雷器计数器是记录雷击次数的关键设备，其动作可靠性直接影响电力系统对避雷器状态的评估。由于密封不良或运行环境潮湿，计数器内部元件可能锈蚀，导致动作失效。根据《规程》要求，需每年至少检查一次计数器动作可靠性。

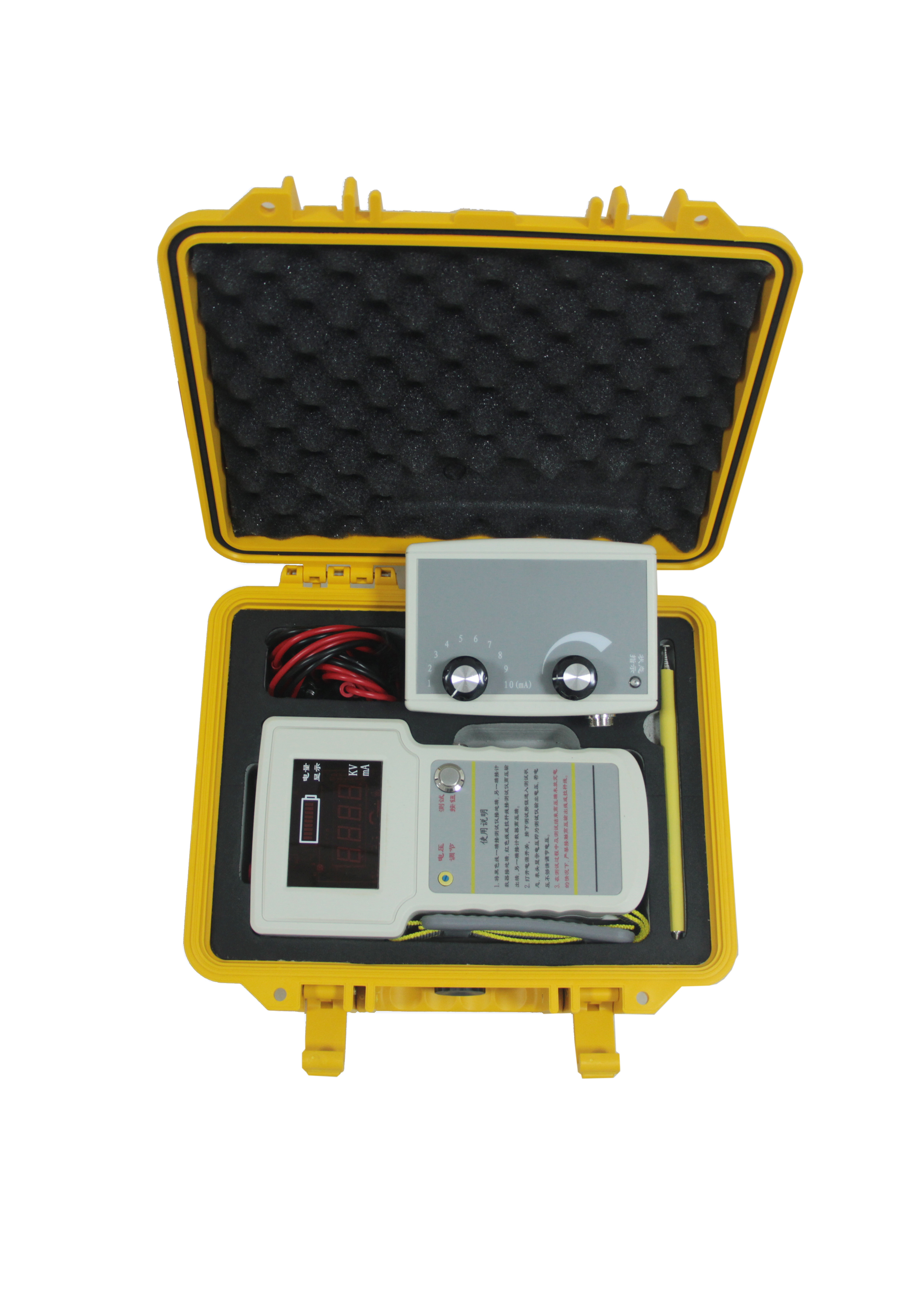

雷击计数器测试仪专为校验各类避雷器计数器设计，支持阀型避雷器（如FZ、FCD、FCZ等）及氧化锌避雷器放电记录器的动作检测。仪器符合电力行业标准DL474.5-92，采用手持式设计，操作便捷，替代传统笨重测试设备，广泛应用于发电厂、变电所、修理车间及实验室等场景。

二、性能特点

高效测试原理

采用电容充放电法，充电时间短（≤1秒），放电速度快，提升测试效率。

一键自动操作

单键完成充放电循环，时间间隔1～2秒/次，简化操作流程。

宽范围高压输出

输出电压0～1300V可调，适配不同计数器动作电压需求。

安全防护设计

外壳采用ABS塑料，高压输出端无金属外露，避免电击风险；内置放电保护电路，确保操作安全。

长续航能力

一次充电可连续测试≥2000次，满足现场长时间使用需求。

精准电流调节

电流输出范围0.2～9.999mA，支持微调（0.2～0.5mA）与选档（0.5mA～10mA）双模式，适应不同测试场景。

灵活测试配件

配备标准测试线及拉杆线，支持多种接线方式，满足不同计数器接口需求。

三、使用方法

接线步骤

接地端：黑色线一端接测试仪接地端，另一端接计数器接地端。

高压端：红色线或拉杆线一端接测试仪高压输出端，另一端接计数器高压端。

电流测试（可选）：将电流输出装置与主机连接，仪器自动切换至电流显示模式。

电压测试流程

打开电源开关，按下测试按钮进入测试状态。

观察表头显示电压，若不足则调节电压旋钮至目标值。

需重复测试时，按住测试按钮即可连续操作。

电流测试流程

电流模式下，仅需调节输出旋钮：

0.2～0.5mA：使用微调旋钮精细调节。

0.5mA～10mA：通过选档旋钮快速切换档位。

动作测试按钮在电流模式下失效。

测试结束

先关闭电源开关，待高压端完全放电后，再拆除测试线。

四、注意事项

高压安全警示

测试过程中及高压端未放电时，严禁触碰高压输出线或拉杆线，防止电击。

操作前确认接地线连接可靠，避免设备漏电风险。

电池维护

每月至少充电一次，避免电池亏电损坏。长期闲置时，建议每3个月充电一次以延长电池寿命。

环境适应性

避免在雨淋、潮湿或腐蚀性气体环境中使用，防止仪器内部元件受损。

操作规范

禁止在测试过程中切换电压/电流档位或插拔测试线，以免损坏仪器或计数器。

若计数器无响应，检查接线是否正确或尝试提高输出电压/电流。

存储与运输

仪器应存放于干燥、通风环境中，避免剧烈振动或撞击。

运输时需包装完好，防止高压端金属部件暴露。

五、应用场景

电力设备检修：定期校验避雷器计数器动作可靠性，确保雷击记录准确。

新设备验收：验证新安装避雷器计数器功能是否正常。

故障排查：当避雷器动作异常时，检测计数器是否失效。

实验室研究：模拟雷击环境，测试计数器性能参数。

六、维护与保养

清洁保养

定期用干布擦拭仪器外壳，避免灰尘或潮气侵入。

清洁测试线接头，确保接触良好。

功能检查

每次使用前检查电源、按键及显示功能是否正常。

长期未使用时，需定期通电测试以确认性能。

校准服务

建议每2年联系厂家或授权机构进行校准，确保测试精度符合标准要求。
