一体化精密油介损体积电阻率测试仪介绍

一、概述

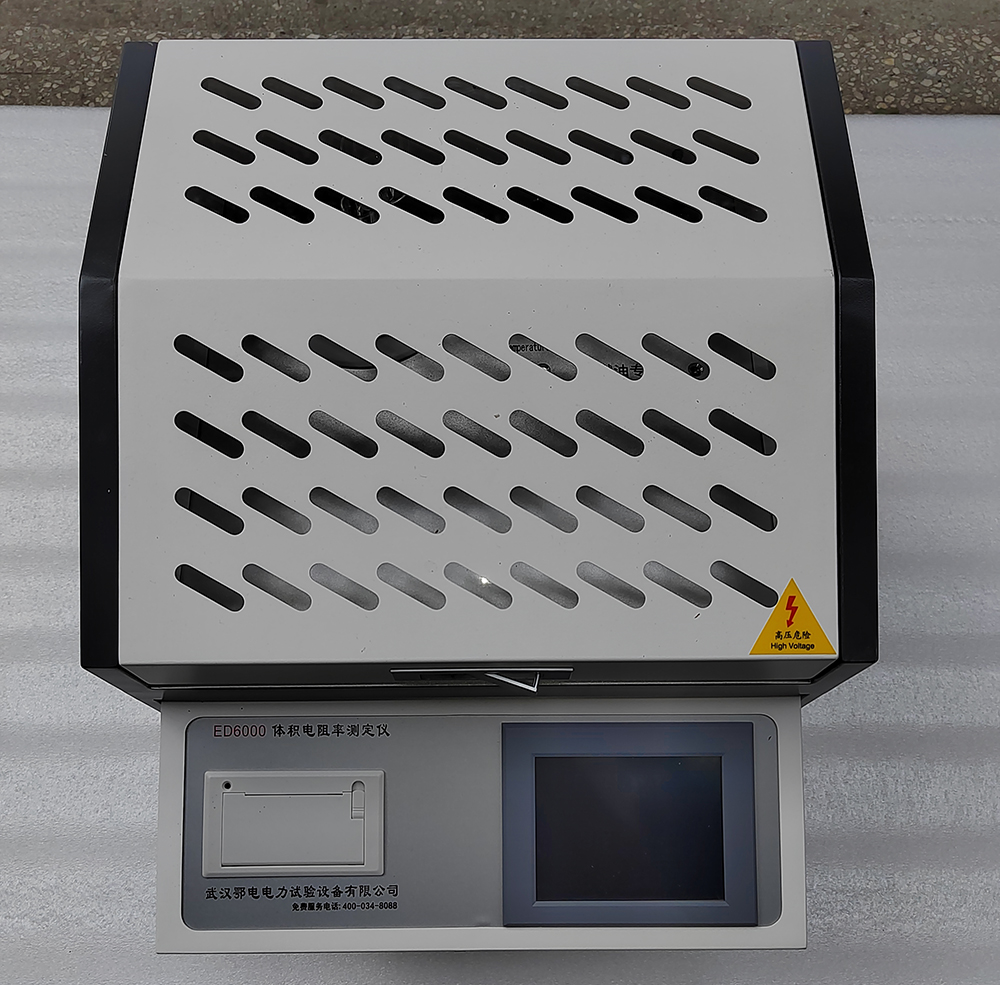

一体化精密油介损体积电阻率测试仪是一款专为绝缘油等液体绝缘介质设计的高精密测试设备，集成了介质损耗角及体积电阻率测试功能于一体。该仪器内部配备了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等核心部件，确保了测试的准确性和可靠性。

加热方式：采用高频感应加热技术，实现油杯与加热体的非接触加热，具有加热均匀、速度快、控制方便等优点。

交流试验电源：采用AC-DC-AC转换方式，有效隔离市电电压及频率波动对测试结果的影响，确保在各种电源条件下都能准确运行。

标准电容器：内部标准电容器为SF6充气三极式电容，其介损及电容量稳定，不受环境温度、湿度等影响，保证仪器长时间使用后的精度一致性。

智能化操作：仪器采用全数字技术，实现智能自动化测量，配备大屏幕触控式显示器和全中文菜单，操作简便，无需专业培训即可上手。

安全警示：设备具有高压输出，使用不当可能危及人身安全。操作员在未仔细阅读使用说明书之前，严禁使用本仪器。

二、工作原理

加热：

仪器采用高频感应炉加热，温控CPU发出加热命令，并采集油杯内部温度传感器的温度值。

加热过程采用变功率控制和PWM控制相结合的方式，油样温度较低时采用大功率加热，接近预设温度时采用较小功率PWM加热，确保加热均匀且快速。

控温：

当实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，并通过PID运算分析出最佳PWM控制占空比，使温度严格控制在预设温度误差范围以内。

介损测量：

试验电压同时加在仪器内部标准电容器及油杯加压极上。

测量电路对两路信号进行PGA等控制后，进行同步AD采样，将数字信号送DSP（数字信号处理器）。

DSP对信号进行滤波、FFT等运算，计算出tgδ（油样介质损耗角正切值）、Cx（油样油杯的电容值）、εr（相对介电常数）等参数，并送主控CPU。

体积电阻率测量：

直流高压试验电压加在油杯加压极上，经过测试回路产生一微弱电流信号。

该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP。

DSP对信号进行处理，计算出Rx（油样的绝缘电阻）、ρ（油样的体积电阻率）等参数，并送主控CPU。

三、名词解释

试验源为AC：

tgδ：油样介质损耗角正切值，反映油样在交流电场下的能量损耗。

Cx：油样油杯的电容值，表示油样在交流电场下的储能能力。

εr：相对介电常数，是根据电容值换算而得到的，反映油样的介电性能。

试验源为DC：

Rx：油样的绝缘电阻，表示油样在直流电场下的电阻特性。

ρ：油样的体积电阻率，是根据绝缘电阻换算而得到的，反映油样单位体积内的电阻特性。

注意：基于上述两种不同的试验电源对油样有不同的极化效应，因此在进行重复测试时，中间必须有足够的放电时间，以确保测试数据的可靠性。
