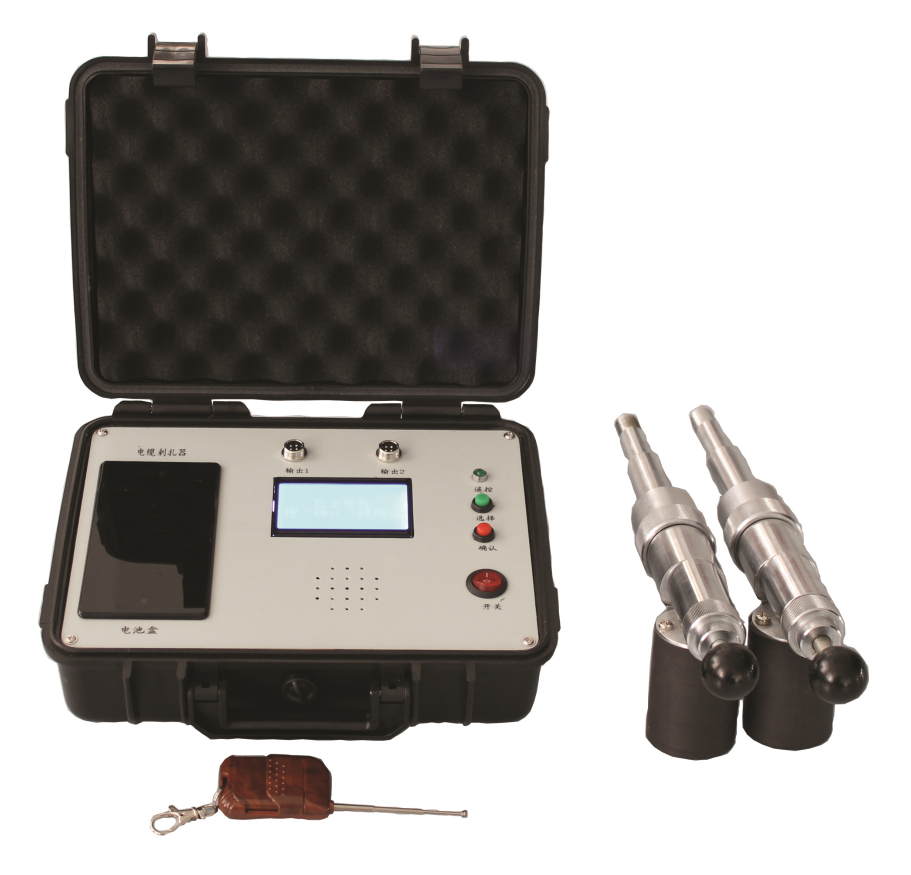

遥控型高压电缆安全刺扎器

一、概述

传统上，电缆运行与维护部门在电缆试扎过程中，遵循中华人民共和国行业标准DL409-1991《电业安全工作规程（电力线路部分）》第234条要求，采用人工试扎方式，存在极高安全风险。为保障供电安全及施工人员人身安全，我公司借鉴国外先进技术，成功研发了电缆识别仪，有效解决了已知终、始端但施工现场难以鉴别具体电缆的问题，赢得了全国各行业用户的广泛认可。

鉴于2002年现场技术人员提出的关于不明始、终端现场高压电缆带电状态鉴别及安全替代人工试扎的需求，我公司经过广泛的技术及市场调研，于2003年初成功研制出遥控型高压电缆安全试扎装置。该系列产品彻底解决了现场高压电缆的识别与全自动安全试扎问题，有效避免了扎错或锯错高压电缆导致的人身伤亡事故，彻底消除了相关安全隐患。

二、功能特点及技术指标

2.1 功能特点

试扎安全可靠：确保操作人员安全，避免直接接触高压电缆。

双键遥控操作：操作简便，提高工作效率。

超亮发光二极管指示：清晰显示工作状态，便于监控。

多重保护设计：机械与电子双重保护，确保使用安全。

便携式结构设计：外形美观，便于携带与现场操作。

内置锂离子充电电池：配备外附充电器，适合野外无电源环境使用。

2.2 技术指标

无线遥控距离：≥3米

适用电缆：直径≤Φ125mm的各种高压电缆

重量：约10kg（含铝合金箱及全套附件）

外形尺寸：540×340×120mm³（含铝合金箱及全套附件）

三、使用方法

3.1 结构示意说明

本装置基于射钉枪原理设计，由精密自动机械部件、先进的电子检测控制电路及机电控制部件构成。写有型号名称的方盒为精密自动机械及电子控制部分，用户不可拆卸，如有故障请及时联系我公司。其他部分为用户可拆装部分，请按图操作。

环卡、压板：用于与待扎高压电缆紧固连接。

钉管、制动环、活塞体：每次试扎后需擦拭并上润滑油保养。

充电：充电插座与充电指示灯（充电时亮）。

欠压：电池状态指示灯，亮时需及时充电（3~5小时充满）。

上镗：装置工作状态指示灯，亮时可装子弹及试扎。

试扎：装置工作状态指示灯，亮时表示已进入试扎状态。

3.2 拆装、保养说明

3.2.1 充电保养

装置内置可充电电池，欠压时需充电。

长时间不用时，每三个月充电一次（3~5小时），以防电池损坏。

3.2.2 拆装保养

每次试扎后需擦拭保养，以防锈蚀。

按装配示意图拆装，对“钉管、制动环、活塞体”等活动部件用棉布（纱）擦拭，去除火药颗粒，涂润滑油（普通润滑机油）防锈。

3.3 安装说明

打开电源开关，检查“上镗”指示灯是否亮，如不亮，同时按压遥控器上的两个键使指示灯亮。

关闭电源开关，用通杆将射钉从连接套口顶入枪管底部，拉出弹夹将子弹装入枪镗内。

将钉管伸出连接套部分正对着硬物完全压回连接套（端面平齐），确保可自由压回。

通过压板及合适的环卡将装置与待扎高压电缆紧固连接，保证钉管伸出部分完全压回连接套（端面平齐）。装置可立装、吊装、横装，但枪口应正对待扎电缆，且电缆另一边不得有其他电缆。

用所配地线将环卡可靠接地，现场无地线时，可将地线接至已插入大地大于0.3米的接地针上。

3.4 试扎操作说明

完成上述安装步骤后，打开装置电源开关，“上镗”状态指示灯应亮。

操作者远离装置≥3米。

同时按下遥控器上的两个键，装置接受遥控指令自动试扎。试扎成功时，“试扎”灯闪亮；如未闪亮，则重复按上两键，直到“试扎”灯闪亮并听到子弹爆炸声，说明试扎完成。

完成后，装置自动工作到“上镗”灯亮状态，以备下次使用。

试扎完成后，首先确认被扎电缆已不带电，然后拆除装置，去掉接地线。

用通杆将枪架的顶杆重新顶入枪管底部，拉出装弹夹，将弹壳退出镗外，对装置进行擦拭保养以备再用。
